модель 2004 года
- Модель Mountain Cat 600
- Код модели MOUNTAIN CAT 600 EFI GREEN (S2004MCD4EUSG)

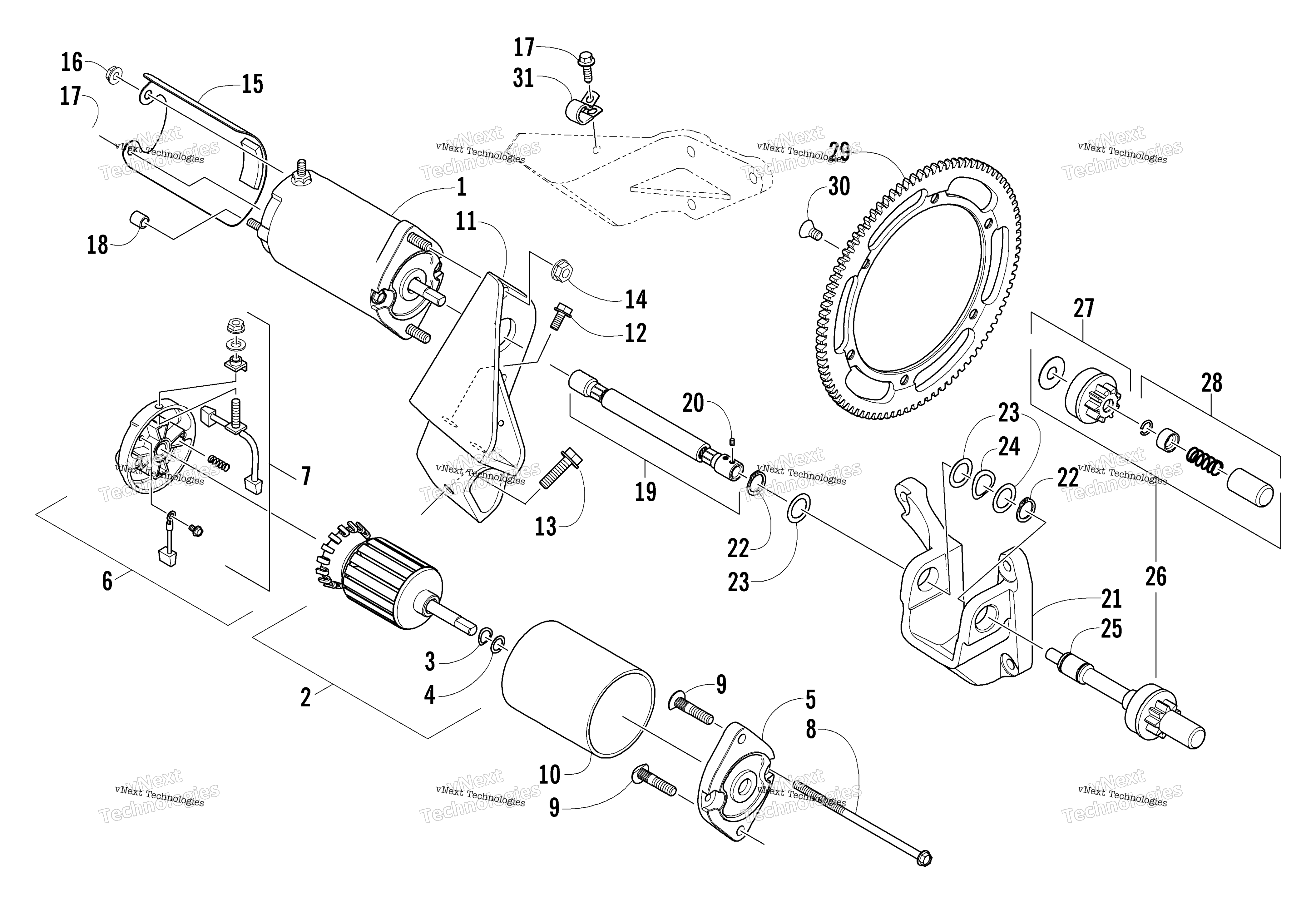

Схема flex привод Starter Motor узел (Optional) для MOUNTAIN CAT 600 EFI GREEN (S2004MCD4EUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
Electric Start Kit art. 1639-228
По запросу
1
Motor, Starter - Assembly - Flex-B w/Ribbolt/Nuts (inc. 2-10) art. 0745-356
от 1 162 ₽
2
Armature Assembly (inc. 3-4) art. 0645-296
По запросу
3
Washer, Wave art. 0645-131
По запросу
4
Washer, Thrust art. 0645-293
По запросу
5
Cap, Drive art. 0645-297
По запросу
6
Cap, Commutator (inc. 7) art. 0645-313
По запросу
7
Kit, Brush & Springs art. 0645-275
По запросу
8
Through-Bolt art. 0645-128
По запросу
9
Bolt, Ribbed art. 0623-093
По запросу
11
Bracket, Mounting - Starter Motor art. 0708-097
По запросу
12
Screw, Self-Tapping art. 0623-890
По запросу
13
Screw, Cap art. 8020-224
По запросу
14
Nut, Lock art. 8048-426
По запросу
15
Shield, Heat art. 0745-181
По запросу
16
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
17
Screw, Self-Tapping art. 0623-892
По запросу
18
Cap, Protector art. 0623-404
По запросу
19
Shaft, Flex-ES Bonded - 13.25 (inc. 20) art. 0745-169
По запросу
20
Screw, Set art. 0623-891
По запросу
21
Bracket, Engine Mounting - Left - Front art. 0745-179
По запросу
22
Ring, Snap art. 0645-256
По запросу
23
Washer, Thrust art. 0645-254
По запросу
24
Washer, Wave art. 0645-255
По запросу
25
Привод стартера ( бендикс ) Arctic Cat art. 0745-253
от 43 638 ₽
26
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
27
Шестерня бендикса стартера 9 зубьев Arctic Cat art. 0637-265
от 2 610 ₽
28
Pinion Stopper - Assembly art. 0645-186
По запросу
29
RING GEAR,ELECTRIC START-LW art. 0645-329
По запросу
30
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
31
Clamp, Routing art. 1623-080
По запросу
