модель 2004 года
- Модель Mountain Cat 800
- Код модели MOUNTAIN CAT 800 EFI RED 159 (S2004MCHE9USR)

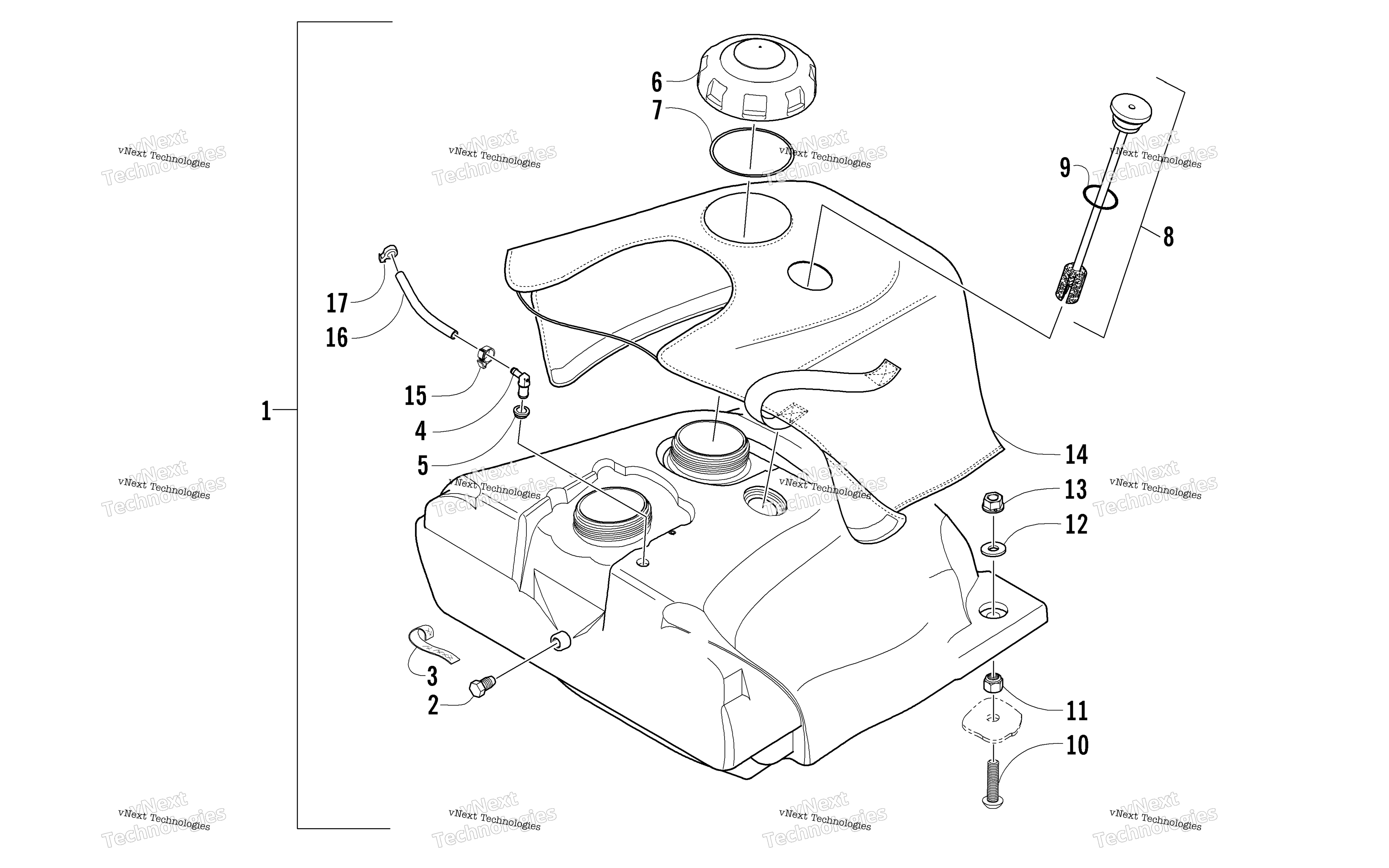

Схема узла топливного бака для MOUNTAIN CAT 800 EFI RED 159 (S2004MCHE9USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tank, Gas (inc. 2-11) art. 0770-613
По запросу
2
Plug, Gas Tank art. 0670-243
По запросу
3
Tape, Teflon art. 0670-289
По запросу
4
Fitting, Oil Tank art. 1670-494
По запросу
5
Grommet art. 1670-325
По запросу
6
Крышка бензобака art. 0470-541
По запросу
7
Gasket, Gas Tank Cap art. 1670-228
По запросу
8
GAUGE, FUEL,W/GASKET - PRESS FIT (inc. 9) art. 1670-241
По запросу
9
Seal, Fuel Gauge art. 0470-400
По запросу
10
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
11
Nut art. 1623-077
По запросу
12
Washer art. 8050-222
По запросу
13
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
14
Wrap/Pad, Gas Tank art. 0705-962
По запросу
15
Хомут Arctic Cat art. 0623-063
от 683 ₽
16
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
16
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
17
Clip, Routing Optional art. 0623-101
По запросу
