модель 2004 года
- Модель Mountain Cat 900
- Код модели MOUNTAIN CAT 900 EFI RED 159 (S2004MCJE9USR)

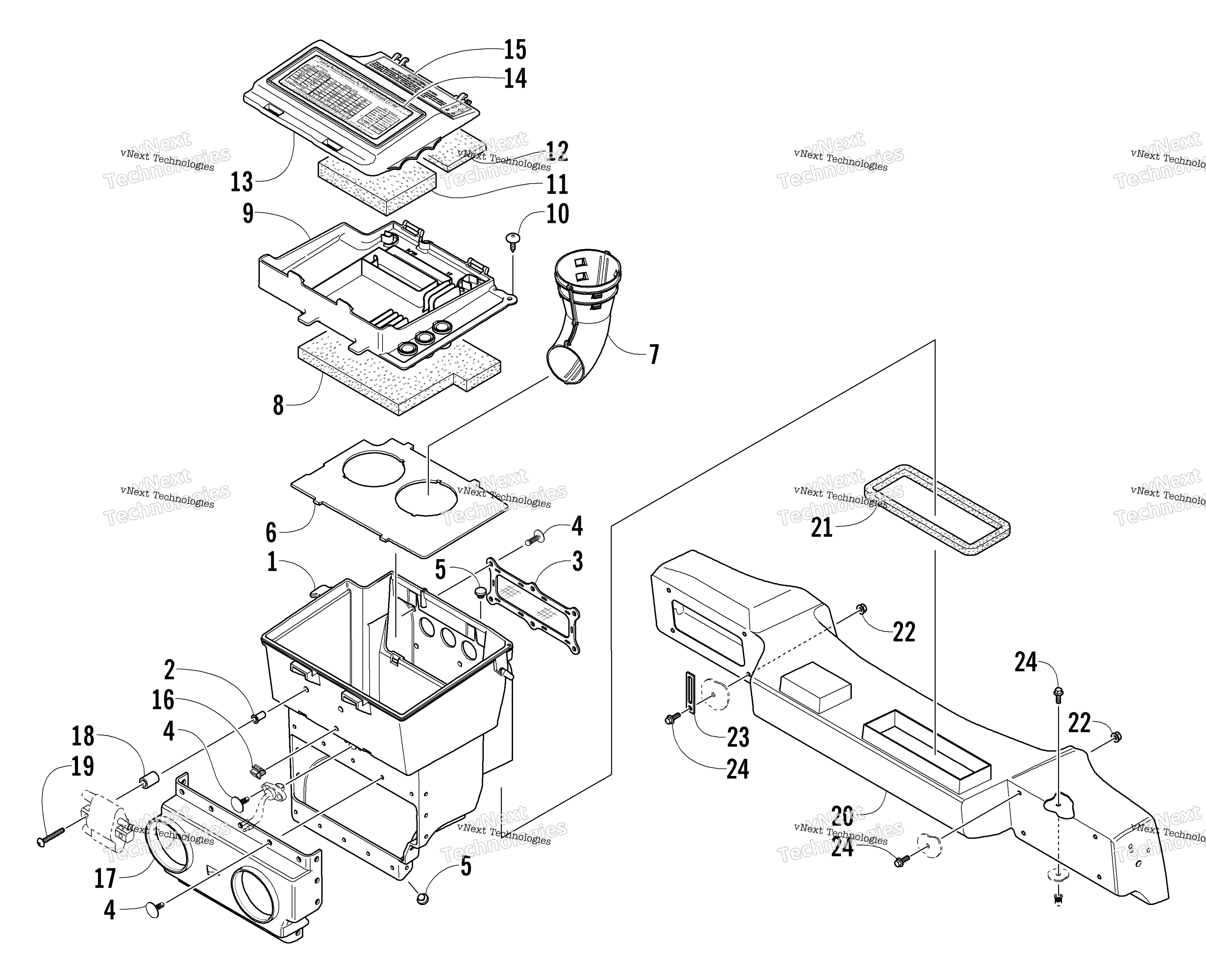

Схема Воздушный Silencer узла для MOUNTAIN CAT 900 EFI RED 159 (S2004MCJE9USR)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-3 and six No. 4) art. 0770-671
По запросу
2
Insert art. 1623-127
По запросу
3
Screen, Vent art. 1670-517
По запросу
4
Clip, Retaining art. 0623-165
По запросу
5
Bumper, Air Silencer art. 1606-038
По запросу
6
Baffle, Air Silencer art. 1670-461
По запросу
7
Funnel, Air Silencer art. 0670-617
По запросу
8
Foam, Air Silencer - Cover art. 0617-430
По запросу
9
Cover, Air Silencer art. 1670-539
По запросу
10
Screw, Self-Tapping art. 0623-727
По запросу
11
Foam, Tool Tray art. 0617-439
По запросу
12
Foam, Tool Tray art. 0617-440
По запросу
13
Cover, Tool Tray art. 1670-425
По запросу
14
Decal, Clutching art. 5611-309
По запросу
15
Decal, ECU art. 6611-009
По запросу
16
Clamp, Push-Mount art. 0623-403
По запросу
17
Boot, Air Silencer art. 1670-256
По запросу
18
Spacer art. 1623-045
По запросу
19
Болт Arctic Cat art. 8017-406
от 168 ₽
20
Plenum, Air Silencer art. 1670-480
По запросу
21
Seal, Air Silencer Plenum art. 0617-436
По запросу
22
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
23
Зажим Arctic Cat art. 1623-984
По запросу
24
Screw, Cap art. 8020-039
По запросу
