модель 2004 года
- Модель Z440
- Код модели Z 440 LX RED (S2004ZABLXUSR)

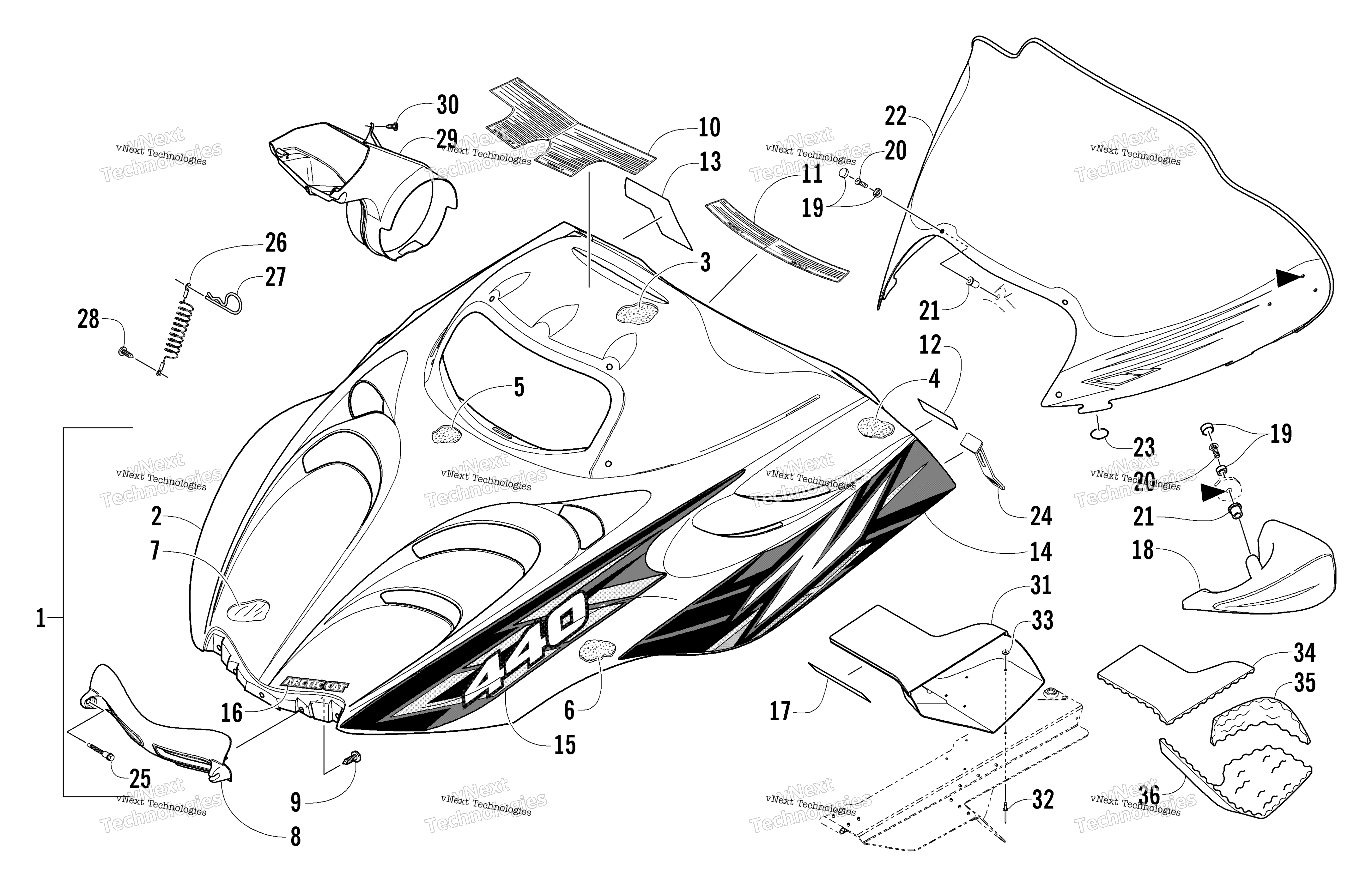

Схема Hood и Windshield узла для Z 440 LX RED (S2004ZABLXUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-16) art. 1718-404
По запросу
2
Hood w/o Decals - Black (inc. 3-13) art. 1718-323
По запросу
3
Foam, Hood - Upper Middle - Left art. 0717-149
По запросу
3
Foam, Hood - Upper Middle - Right art. 0717-148
По запросу
4
Foam, Hood - Rear - Right art. 0717-164
По запросу
4
Foam, Hood - Upper Left art. 0717-165
По запросу
5
Foam, Hood - Middle art. 0717-138
По запросу
6
Foam, Hood - Rear - Right art. 0717-140
По запросу
6
Foam, Hood - Front - Left art. 0717-141
По запросу
7
Foil, Hood - Right art. 1606-938
По запросу
7
Foil, Hood - Left art. 1606-939
По запросу
8
Накладка капота art. 1606-720
По запросу
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Decal, Warning - General and Brake art. 3611-485
По запросу
11
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
12
Decal, Warning - Seating Capacity art. 3611-509
По запросу
13
Decal, Reverse art. 3611-580
По запросу
14
Decal, Hood - Lower Left art. 5611-287
По запросу
14
Decal, Hood - Lower Right art. 5611-286
По запросу
15
Decal, Hood - Upper Left art. 5611-291
По запросу
15
Decal, Hood - Upper Right art. 5611-290
По запросу
16
Decal, Hood - “Arctic Cat” art. 3611-679
По запросу
17
Foil, Protective art. 0706-548
По запросу
18
KIT, MIRROR WS MOUNT-BLK (inc. six No. 19-21) art. 2639-477
от 3 344 ₽
19
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
20
Screw, Machine art. 0623-902
По запросу
21
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
22
Windshield art. 3606-078
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
25
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
26
Cable, Hood art. 1606-158
По запросу
27
Clip, Hairpin art. 0623-805
По запросу
28
Screw, Self-Tapping art. 0623-057
По запросу
29
Duct, Air-In art. 1606-829
По запросу
30
Screw, Self-Tapping art. 0623-257
По запросу
31
Duct, Air-Out art. 1606-872
По запросу
32
Rivet art. 8060-506
По запросу
33
Washer, Flat art. 0123-149
По запросу
34
Foam, Air-Out Duct - Top art. 0617-453
По запросу
35
Foam, Air-Out Duct - Side art. 0617-454
По запросу
36
Foam, Air-Out Duct - Bottom art. 0617-452
По запросу
