модель 2004 года
- Модель ZR900
- Код модели ZR 900 EFI BLACK-RED (S2004ZRJEFUSR)

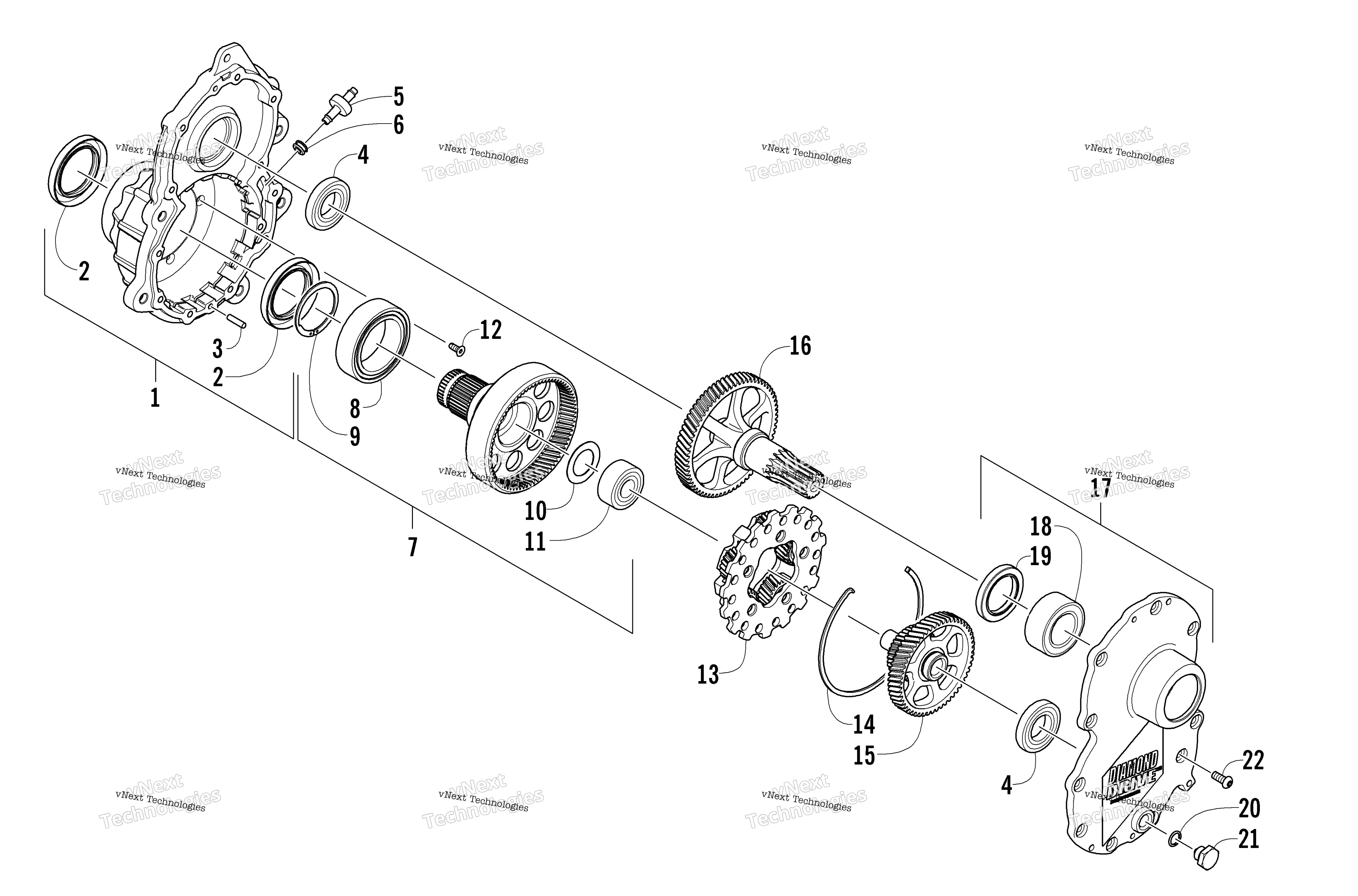

Схема картера редуктора Assembly для ZR 900 EFI BLACK-RED (S2004ZRJEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
0
Gearcase Assembly art. 0702-533
По запросу
1
Gearcase (inc. 2-3 and one No. 4) art. 0702-569
По запросу
2
Seal art. 1602-344
По запросу
3
Pin, Dowel art. 1602-345
По запросу
4
Подшипник Arctic Cat art. 1602-981
от 4 179 ₽
5
Обратный клапан Arctic Cat art. 0610-059
от 2 100 ₽
6
Grommet, Check Valve art. 1602-346
По запросу
7
KIT,RING GEAR (inc. 8-11) art. 0702-928
По запросу
8
Bearing - Peer art. 1602-980
По запросу
9
Ring, Snap art. 1602-557
По запросу
10
Washer, Thrust art. 1602-610
По запросу
11
Bearing art. 1602-348
По запросу
12
SCREW,SELF TAP-TSFH #10-32X1/2 TYPF Z&Y art. 0623-569
По запросу
13
Gear, Planetary art. 1602-349
По запросу
14
Ring, Retaining - Planetary Gear art. 1602-350
По запросу
15
Gear, Transfer - 54T/34T art. 1602-514
По запросу
16
SHAFT,INPUT-W/GEAR 66T art. 1602-737
По запросу
17
Cover, Gearcase - w/Bearing - Assembly (inc. one No. 4 and 18-19) art. 0702-803
По запросу
18
Bearing art. 1602-341
от 4 179 ₽
19
Seal, Oil art. 1602-342
По запросу
20
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
21
Plug, Gearcase Cover - Magnetic art. 0623-251
По запросу
22
Screw, Machine art. 1623-075
По запросу
