модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI BLACK (S2005F7FEFUSB)

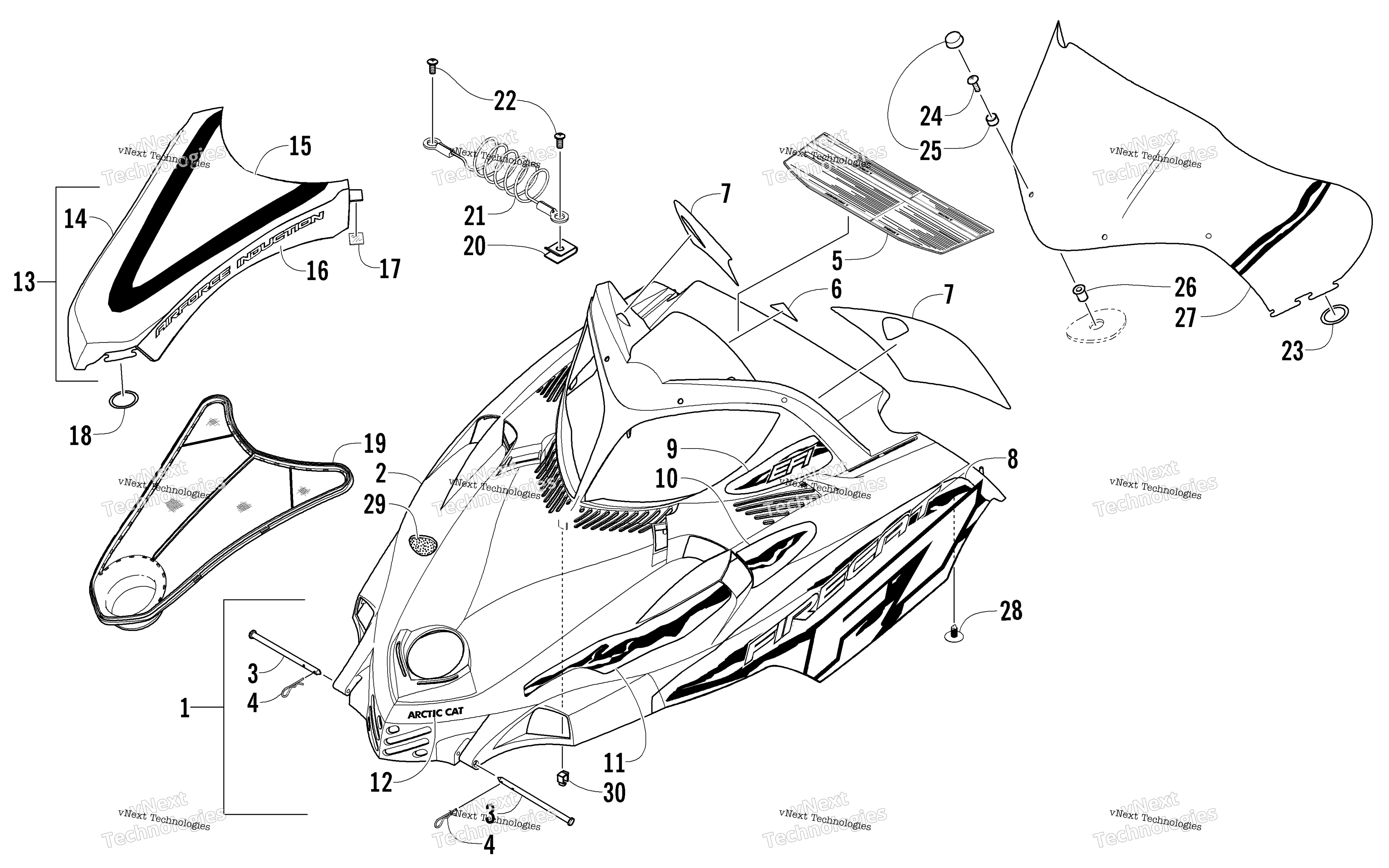

Схема Hood и Windshield узла для FIRECAT 700 EFI BLACK (S2005F7FEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-12) art. 1718-648
По запросу
2
Hood w/o Decals - Black (inc. 3-5) art. 1718-636
По запросу
3
Pin, Clevis art. 1623-026
По запросу
4
Clip, Hairpin art. 0623-847
По запросу
5
DECAL, CAUTION/WARNING art. 4611-496
По запросу
6
Decal, "Made In U.S.A." - Domed art. 3611-611
По запросу
7
Decal, Console - Right art. 5611-998
По запросу
7
Decal, Console - Left art. 5611-999
По запросу
8
Decal, Hood - Lower Right art. 5611-970
По запросу
8
Decal, Hood - Lower Left art. 5611-971
По запросу
9
Decal, Hood - Upper Right art. 5611-972
По запросу
9
Decal, Hood - Upper Left art. 5611-973
По запросу
10
Decal, Hood - Vent - Upper Right art. 5611-976
По запросу
10
Decal, Hood - Vent - Upper Left art. 5611-977
По запросу
11
Decal, Hood - Vent - Lower Left art. 5611-979
По запросу
11
Decal, Hood - Vent - Lower Right art. 5611-978
По запросу
12
Decal, “Arctic Cat” - Hood art. 4611-855
По запросу
13
Cover, Hood Black (inc. 14-17) art. 1718-655
По запросу
14
Cover, Hood - w/o Decals art. 2706-031
По запросу
15
Decal, Cover - Center art. 6611-001
По запросу
16
Decal, Cover - Left art. 5611-963
По запросу
16
Decal, Cover - Right art. 5611-962
По запросу
17
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
18
O-Ring art. 2606-801
По запросу
19
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
20
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
21
Cable, Hood art. 2606-726
По запросу
22
Screw, Self-Tapping art. 0623-302
По запросу
23
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
24
Screw, Machine art. 0623-902
По запросу
25
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
26
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
27
WINDSHIELD,LOW ALL BLK art. 3606-250
По запросу
28
Plug art. 0623-544
По запросу
29
Foam, Hood art. 0617-466
По запросу
30
Clip, Cable art. 0123-394
По запросу
