модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI R BLACK (S2005F7FERUSB)

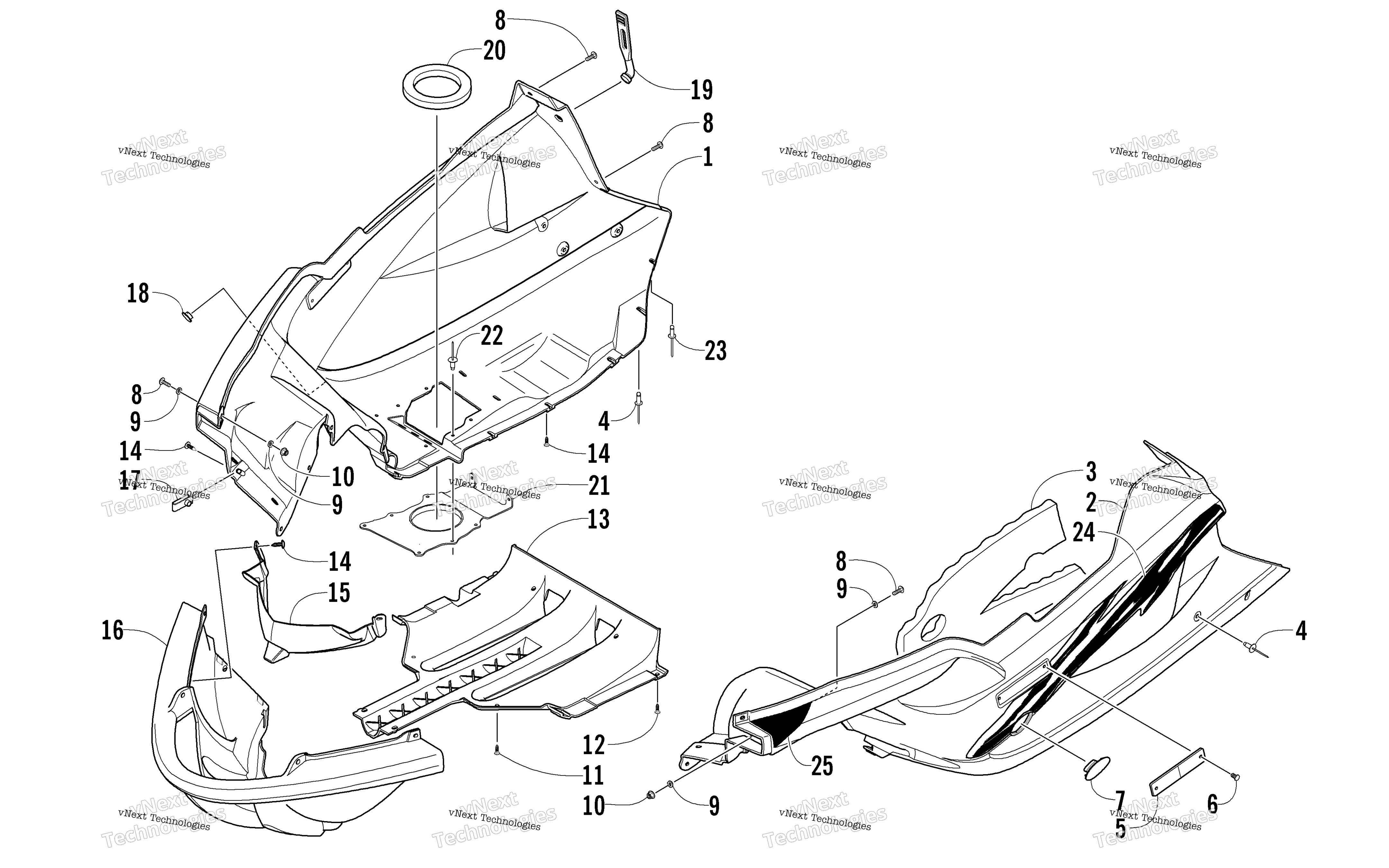

Схема Belly поддон узла для FIRECAT 700 EFI R BLACK (S2005F7FERUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
BELLY PAN,RH-INJ MOLD-BLACK art. 2606-646
По запросу
2
Belly Pan - Left Black art. 2606-647
По запросу
3
Foam, Belly Pan art. 0617-443
По запросу
4
Заклепка Arctic Cat art. 8061-708
от 168 ₽
5
Reflector, Front Amber art. 0606-526
По запросу
6
Clip, Retaining art. 0623-269
По запросу
7
Panel, Access - Drive Clutch - Black art. 2606-650
По запросу
8
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
9
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
10
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
11
Винт Arctic Cat art. 2623-164
от 368 ₽
12
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
13
Belly Pan, Center Black art. 3606-085
По запросу
14
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
15
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
16
BELLY PAN,FRT BUMPER-BLK art. 4606-040
По запросу
17
Clip, U-Nut art. 1623-030
По запросу
18
Pin, Resonator Mounting art. 3606-050
По запросу
19
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
20
Seal, Exhaust art. 1612-603
По запросу
21
Deflector, Exhaust art. 1612-686
По запросу
22
Клепка art. 8061-508
По запросу
23
Rivet art. 8061-710
По запросу
24
Decal, Belly Pan - Right art. 6611-002
По запросу
24
Decal, Belly Pan - Left art. 6611-003
По запросу
