модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI R RED (S2005F7FERUSR)

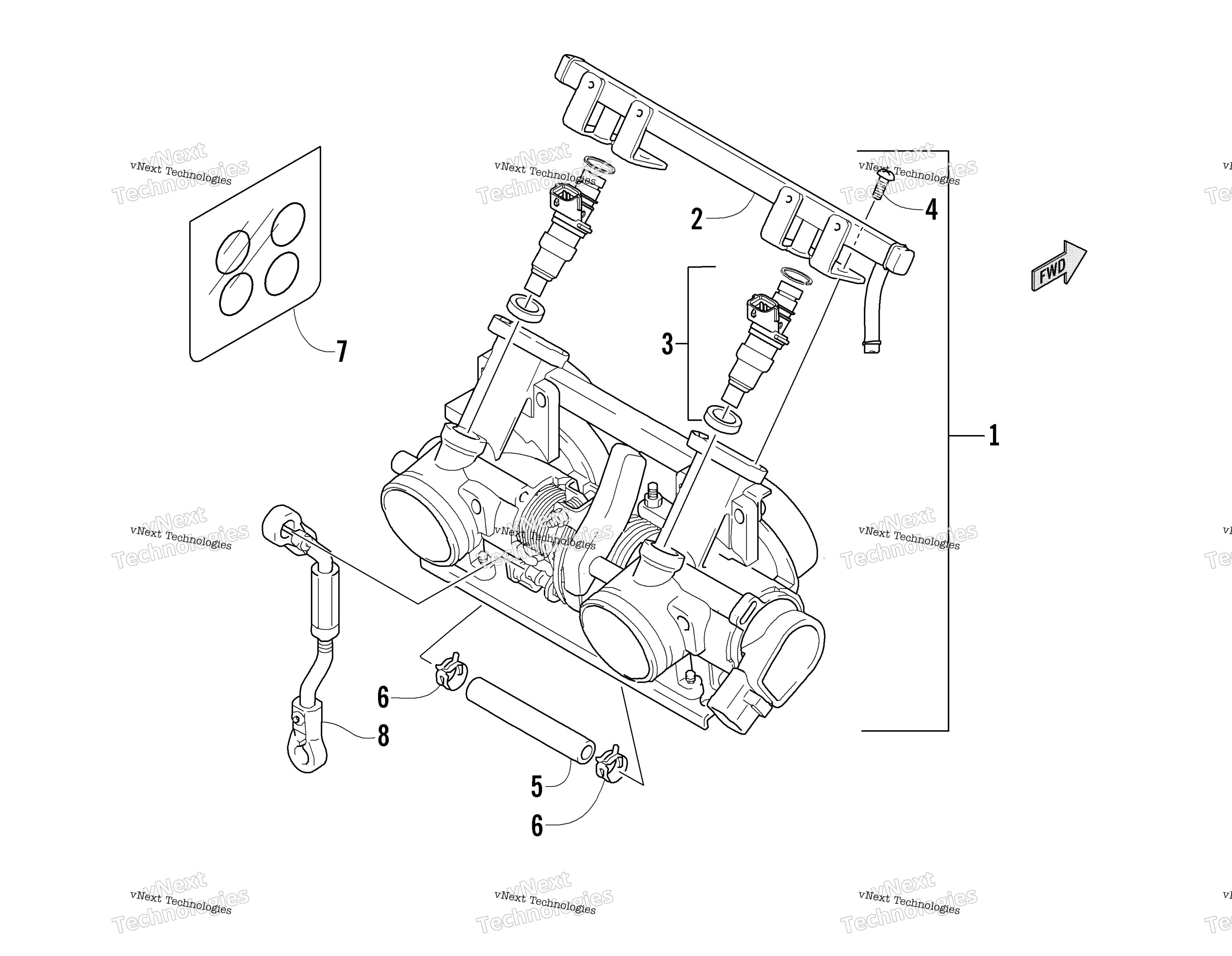

Схема дросселя Body Assembly для FIRECAT 700 EFI R RED (S2005F7FERUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Body, Throttle - Assembly (Circle) art. 3006-720
По запросу
1
ASSY,THROTTLE BODY (Square) art. 3007-441
По запросу
1
Body, Throttle - Assembly (Triangle) art. 3006-722
По запросу
2
Pipe, Delivery art. 3006-517
По запросу
3
INJECTOR,FUEL (CIR) (Circle) art. 3007-698
По запросу
3
INJECTOR,FUEL (SQU) (Square) art. 3007-699
По запросу
3
Injector, Fuel (Triangle) art. 3007-700
По запросу
4
Screw art. 3007-443
По запросу
5
Hose art. 3006-723
По запросу
6
Clamp, Hose art. 3004-193
По запросу
7
O-Ring - Set (inc. All Throttle Body O-Rings) art. 3005-692
По запросу
8
Rod, Control - Oil Pump art. 3006-514
По запросу
