модель 2005 года
- Модель Firecat 700
- Код модели FIRECAT 700 SNO PRO ORANGE (S2005F7FCSUSO)

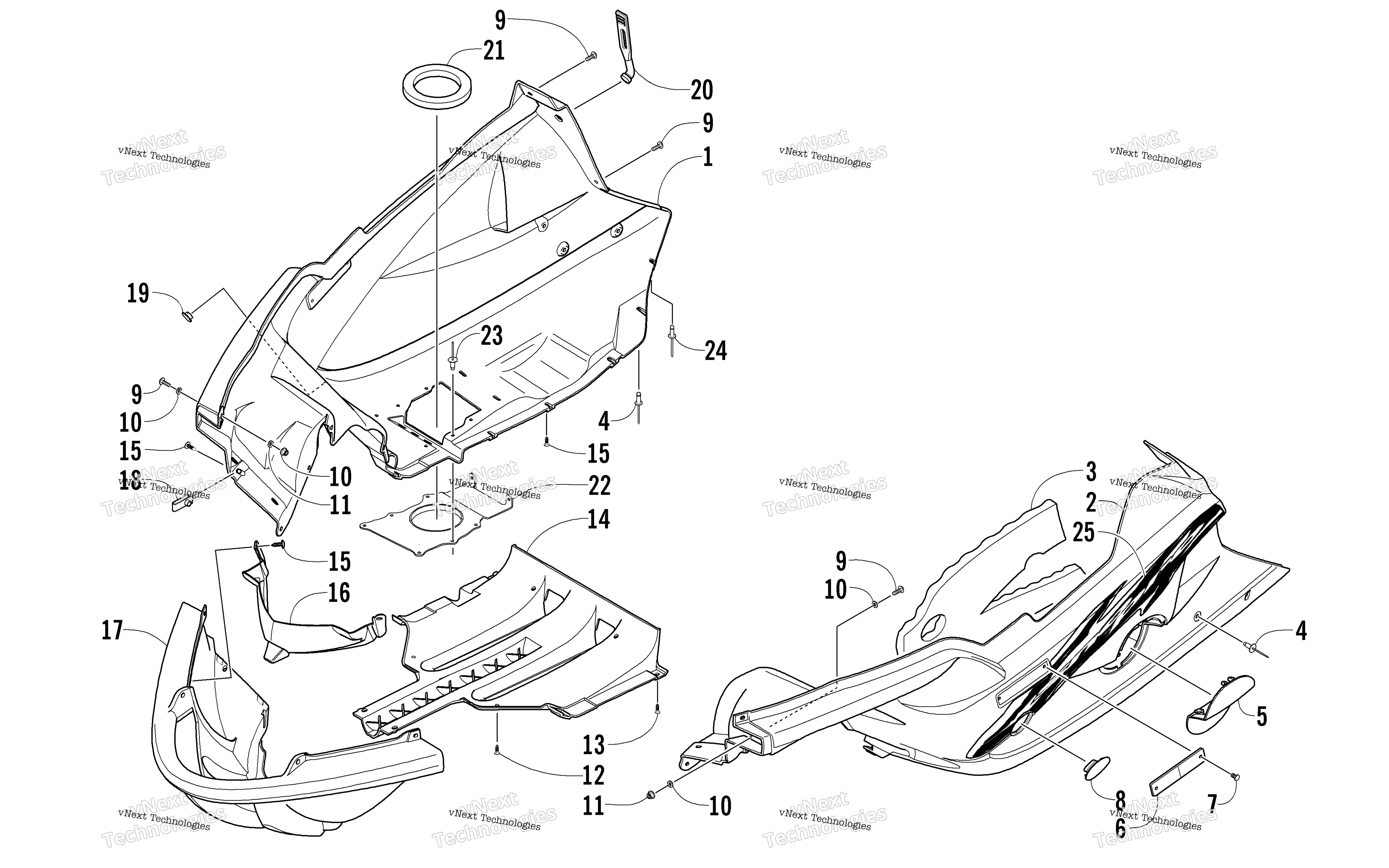

Схема Belly поддон узла для FIRECAT 700 SNO PRO ORANGE (S2005F7FCSUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Orange art. 3606-576
По запросу
2
Belly Pan - Left Orange art. 3606-919
По запросу
3
Foam, Belly Pan art. 0617-462
По запросу
4
Заклепка Arctic Cat art. 8061-708
от 168 ₽
5
Panel, Access - Driven Clutch art. 3606-918
По запросу
6
Reflector, Front Amber art. 0606-526
По запросу
7
Clip, Retaining art. 0623-269
По запросу
8
Panel, Access - Drive Clutch art. 3606-570
По запросу
9
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
10
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
11
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
12
Винт Arctic Cat art. 2623-164
от 368 ₽
13
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
14
Belly Pan, Center Orange art. 3606-751
По запросу
15
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
16
Пластик-накладка передней части ( морды) Arctic Cat art. 2606-911
По запросу
17
BELLY PAN,FRT BUMPER-ORN art. 4606-043
По запросу
18
Clip, U-Nut art. 1623-030
По запросу
19
Pin, Resonator Mounting art. 3606-050
По запросу
20
Петля капота Arctic Cat art. 2606-624
от 1 292 ₽
21
Seal, Exhaust art. 1612-603
По запросу
22
Deflector, Exhaust art. 1612-686
По запросу
23
Клепка art. 8061-508
По запросу
24
Rivet art. 8061-710
По запросу
25
Decal, Belly Pan - Right art. 6611-204
По запросу
25
Decal, Belly Pan - Left art. 6611-205
По запросу
