модель 2005 года
- Модель Pantera 550
- Код модели PANTERA 550 (SPTCCAUSB) (S2005PTCCAUSG)

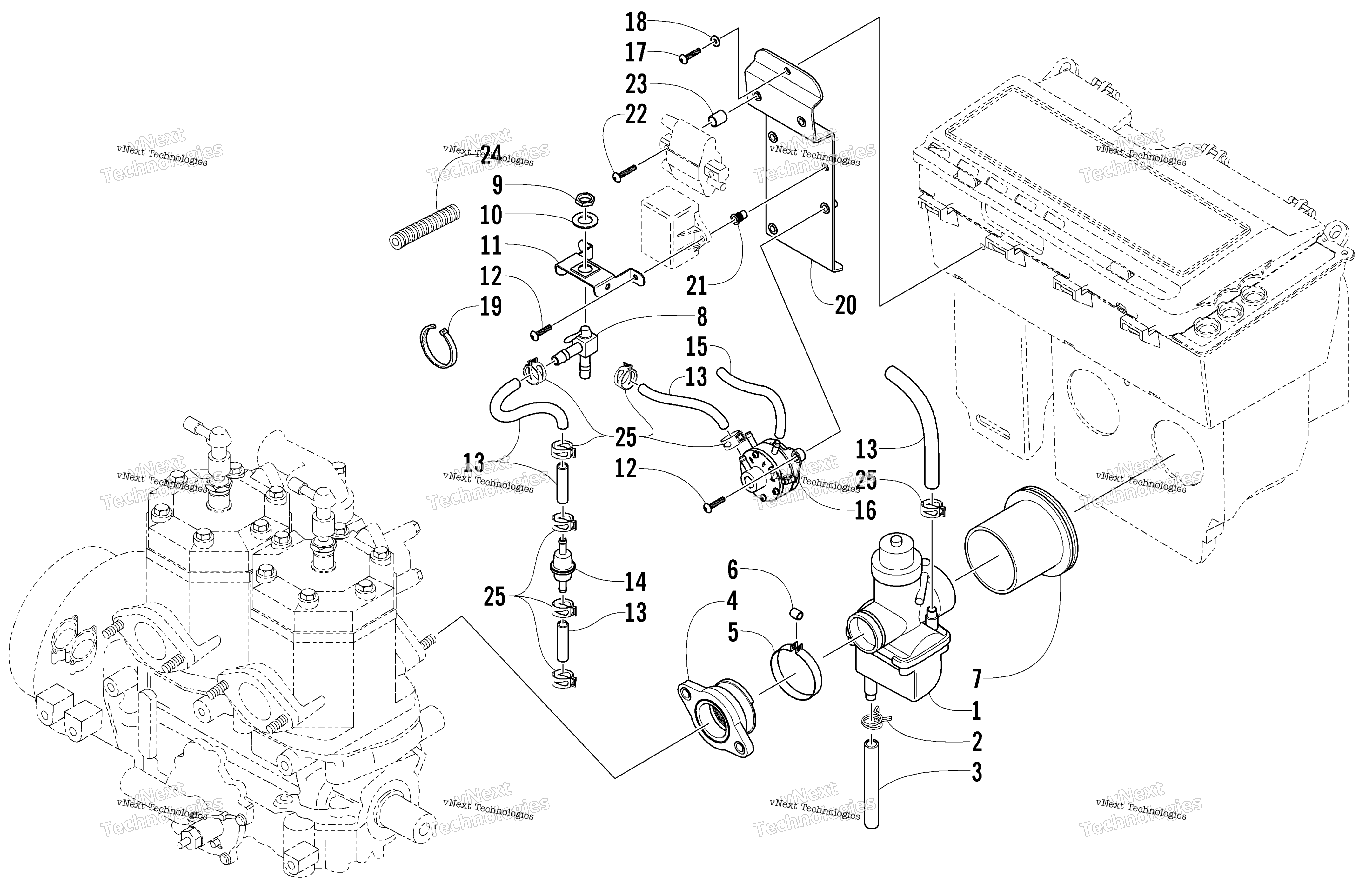

Схема карбюратора And Fuel Pump Assembly для PANTERA 550 (SPTCCAUSB) (S2005PTCCAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
CARB-ASSY VM38-362 97COA/COB/PAB art. 0770-204
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
Патрубок карбюратора Arctic Cat art. 0670-197
По запросу
5
Clamp (inc. 6) art. 0670-199
По запросу
6
Spacer, Clamp art. 0670-209
По запросу
7
BOOT, AIR SILENCER art. 1670-402
По запросу
8
Valve, Fuel Shut-Off (inc. 9-10) art. 0670-144
По запросу
9
Nut art. 0623-287
По запросу
10
Washer art. 0623-288
По запросу
11
BRKT, MTG-Fuel Shut Off art. 0770-614
По запросу
12
Screw, Machine art. 8017-402
По запросу
13
Hose - 50 ft art. 6101-009
По запросу
13
Hose - 100 ft art. 6101-001
По запросу
14
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
15
Hose, Impulse - 25’ art. 0610-007
По запросу
16
Pump, Fuel art. 0670-311
от 6 663 ₽
Аналог
6 663 ₽
Требуется 1 шт.
17
Screw, Machine art. 8017-577
По запросу
18
Washer, Spring Lock - 1/4 .252X.487X.062 Z&Y art. 8051-212
По запросу
19
Tie, Cable - 4 in. art. 0123-811
По запросу
20
Plate, Mounting (inc. 21) art. 0770-693
По запросу
21
Insert art. 1623-127
По запросу
22
Болт Arctic Cat art. 8017-406
от 168 ₽
23
Spacer art. 0107-630
По запросу
24
Loom, Protective - 10 ft art. 0716-558
По запросу
25
Clamp, Hose art. 1623-233
По запросу
