модель 2005 года
- Модель Sabercat 500
- Код модели SABERCAT 500 BLACK (S2005SCCCAUSB)

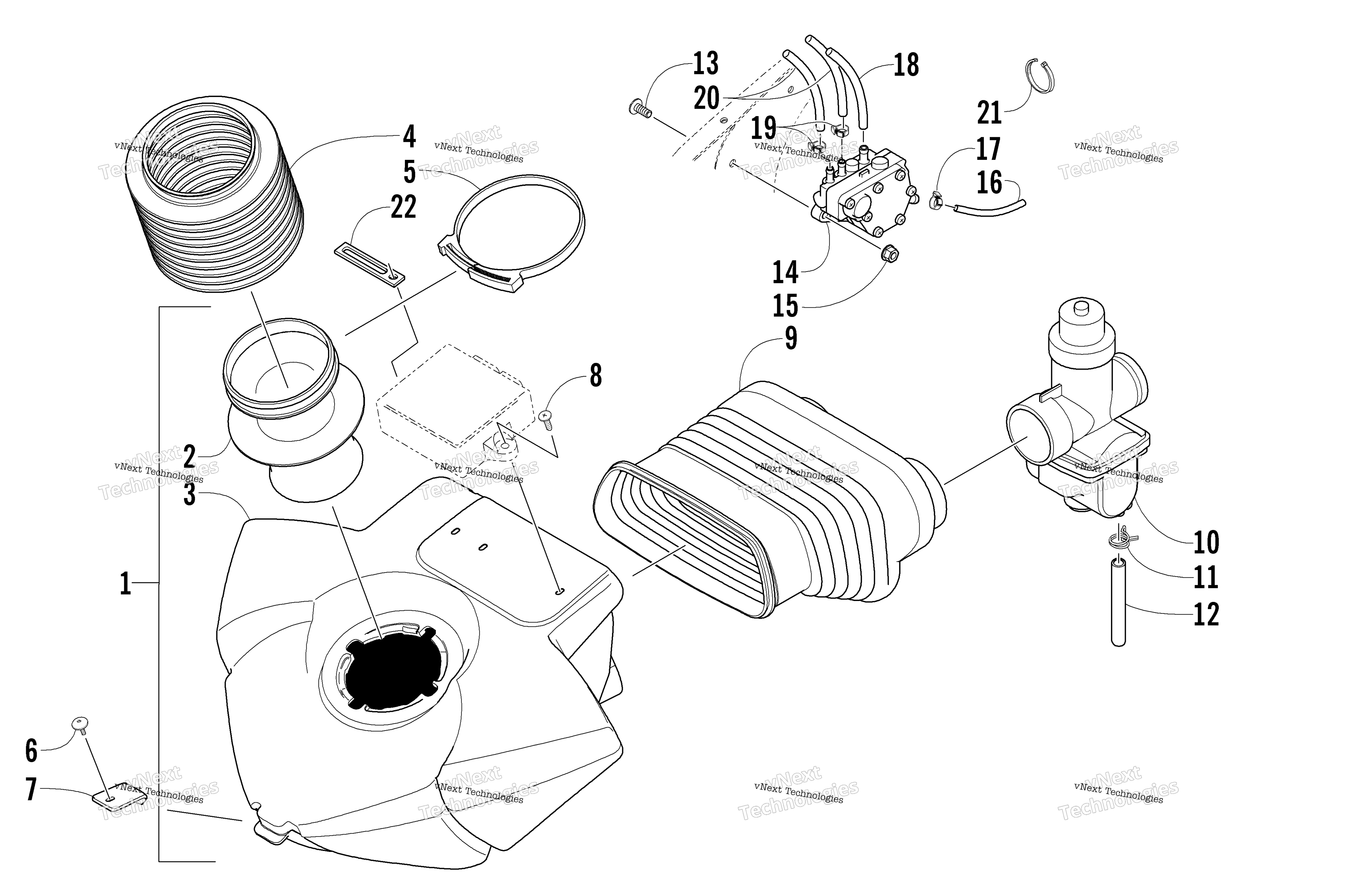

Схема Воздушный Silencer узла для SABERCAT 500 BLACK (S2005SCCCAUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Silencer, Air - Assembly (inc. 2-3) art. 0770-611
По запросу
2
Intake, Air art. 1670-473
По запросу
3
Silencer, Air art. 1670-774
По запросу
4
Connector, Intake art. 1670-514
По запросу
5
Clamp, Intake Connector art. 1623-132
По запросу
6
SCREW,SELF TAP-TSTRH #10-12X1.00 art. 2623-165
По запросу
7
Hold-Down, Air Silencer art. 3606-146
По запросу
8
Screw, Self-Tapping art. 1623-204
По запросу
9
Boot, Air Silencer art. 1670-581
По запросу
10
Carburetor, VM34-612 art. 0770-697
По запросу
11
Clamp, Hose art. 0623-652
По запросу
12
Hose, Drain - 1.5 in. art. 0610-442
По запросу
13
Screw, Machine art. 1623-689
По запросу
14
Pump, Fuel art. 1670-537
По запросу
15
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
16
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
16
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
17
Clamp, Hose art. 1623-351
По запросу
18
Hose, Impulse - 25’ art. 0610-007
По запросу
19
Clamp, Hose art. 1623-233
По запросу
20
Hose - 100 ft art. 6101-001
По запросу
20
Hose - 50 ft art. 6101-009
По запросу
21
Зажим Arctic Cat art. 0123-788
По запросу
22
Зажим Arctic Cat art. 1623-984
По запросу
