модель 2005 года
- Модель Sabercat 600
- Код модели SABERCAT 600 EFI EXT RED (S2005SCDXEUSR)

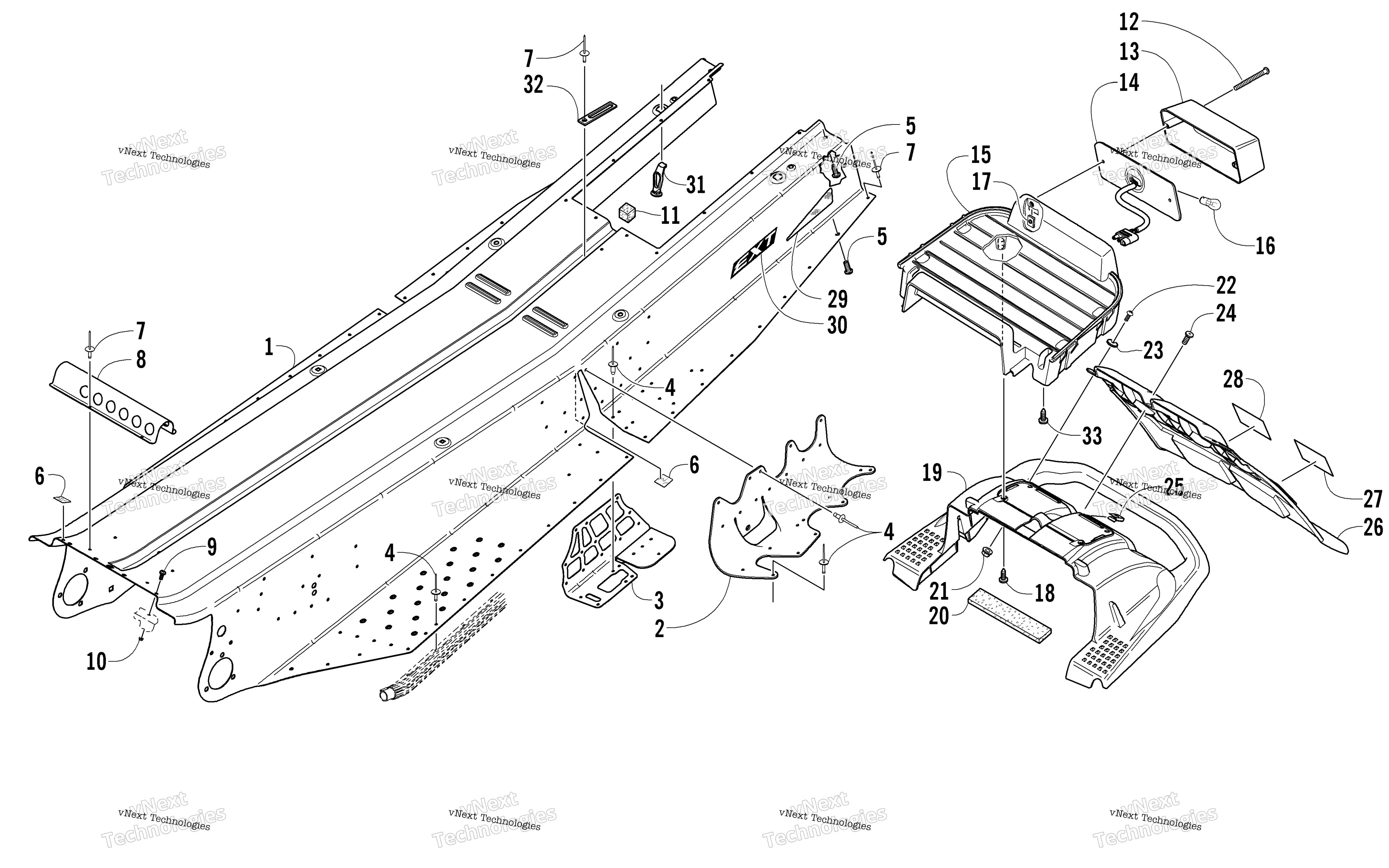

Схема Tunnel, задний Bumper, и Taillight узла для SABERCAT 600 EFI EXT RED (S2005SCDXEUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Tunnel Assembly (inc. 2-4) art. 1718-569
По запросу
2
Bracket, Suspension Mounting - Right - Rear art. 2706-556
По запросу
2
Bracket, Suspension Mounting - Left - Rear art. 2706-557
По запросу
3
Plate, Backing - Right art. 2706-264
По запросу
3
Plate, Backing - Left art. 2706-263
По запросу
4
Rivet, Solid art. 0123-418
По запросу
4
Rivet art. 0623-806
По запросу
4
Rivet Optional art. 8060-506
По запросу
5
Screw, Self-Tapping art. 1623-022
По запросу
6
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
7
Клепка Arctic Cat art. 8060-504
от 116 ₽
8
Protector, Wiring Harness art. 2606-938
По запросу
9
Screw, Machine art. 8017-399
По запросу
10
Nut, Hex Lock - NYL 10-24 Z&Y art. 8040-246
По запросу
11
Foam, Rear Heat Exchanger art. 0617-455
По запросу
12
Screw, Machine art. 0623-204
По запросу
13
Стекло заднего фонаря Arctic Cat art. 0609-229
от 1 076 ₽
14
Housing, Taillight art. 0609-230
По запросу
15
Housing, Taillight art. 0609-638
По запросу
16
Лампочка Arctic Cat art. 0109-460
от 221 ₽
17
Clip, U-Nut art. 1623-023
По запросу
18
Screw, Plastite art. 1623-109
По запросу
19
Bumper, Rear (inc. 20) art. 3606-453
По запросу
20
Foam, Rear Heat Exchanger art. 0617-496
По запросу
21
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
22
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
23
Washer art. 1623-242
По запросу
24
Screw, Machine art. 8017-577
По запросу
25
Nut, Speed art. 0623-363
По запросу
26
SNOWFLAP,BLK-W/5611-526 DECAL (inc. 27-28) art. 3606-333
По запросу
27
Decal, Warning - Towing (French) (French) art. 5611-852
По запросу
28
Decal, Warning - Towing (English) (English) art. 5611-853
По запросу
29
Decal, Reflector - Red - Left art. 6611-013
По запросу
29
Decal, Reflector - Red - Right art. 6611-012
По запросу
30
Decal, “EXT” - Tunnel art. 6611-260
По запросу
31
Strap, Hold-Down - Storage Box art. 3606-223
По запросу
32
Зажим Arctic Cat art. 1623-984
По запросу
33
Screw, Plastite art. 1623-061
По запросу
