модель 2005 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI RED (S2005SCFEFUSR)

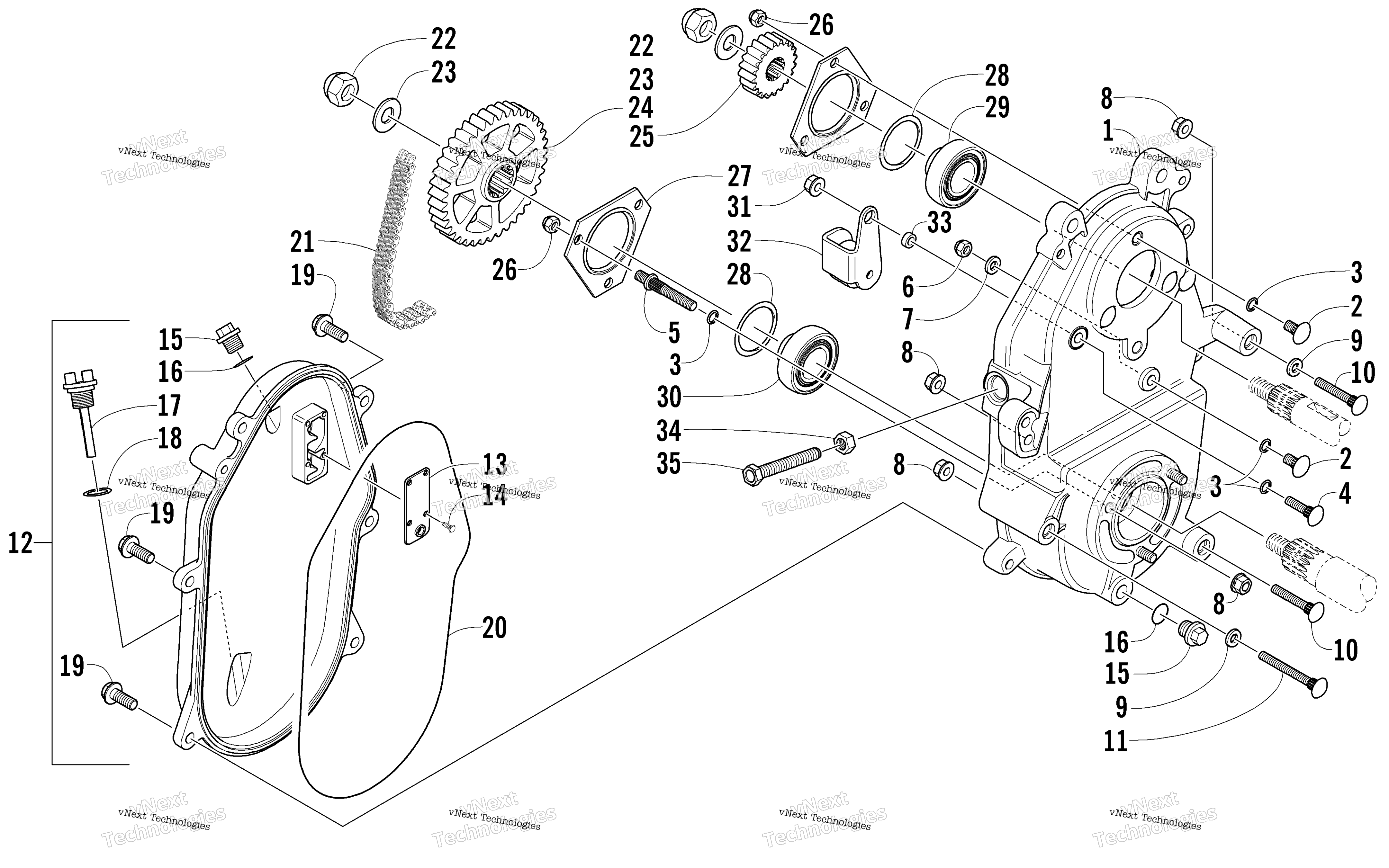

Схема привод / Dropcase узла для SABERCAT 700 EFI RED (S2005SCFEFUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Dropcase w/Studs (inc. 2-7) art. 0702-490
По запросу
2
Болт Arctic Cat art. 0123-523
от 578 ₽
3
Кольцо уплотнительное Arctic Cat art. 0607-025
от 263 ₽
4
Болт-шпилька Arctic Cat art. 0623-117
от 2 205 ₽
5
Шпилька Arctic Cat art. 0623-317
от 2 800 ₽
6
NUT,5/16-18 HEX-REG-GR5 Z&Y art. 8042-426
По запросу
7
Шайба Arctic Cat art. 0623-094
от 110 ₽
8
Гайка Arctic Cat art. 8047-426
По запросу
9
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
10
Screw, Cap art. 8011-139
По запросу
11
Bolt, Carriage art. 1623-121
По запросу
12
COVER, DROPCASE-MFG ASSY (UNPTD) (inc. 13-14 and one No. 15-16) art. 7996-258
По запросу
13
COVER, OIL VENT art. 1602-152
По запросу
14
Screw, Self-Tapping art. 0623-081
По запросу
15
Plug, Drain art. 0623-293
По запросу
16
Кольцо уплотнительное Arctic Cat art. 1602-213
По запросу
17
Stick, Oil Level art. 0602-462
По запросу
18
Уплотнительное кольцо Arctic Cat art. 0670-183
от 116 ₽
19
Болт 5/16-18 X 1.25 Arctic Cat art. 8020-134
от 326 ₽
20
Прокладка крышки КПП Arctic Cat art. 0602-437
По запросу
21
Цепь КПП Arctic Cat art. 1602-042
По запросу
22
Гайка Arctic Cat art. 0623-465
от 987 ₽
23
Washer, Spring art. 0623-231
По запросу
24
Sprocket - 41T (Over 5,000 ft Alt.) art. 1602-119
По запросу
24
Шестерня КПП 39 зубьев Arctic Cat art. 0602-451
от 9 910 ₽
25
Sprocket - 22T (Over 5,000 ft Alt.) art. 0602-455
По запросу
25
Sprocket - 24T art. 0602-446
По запросу
26
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
27
Корпус подшипника Arctic Cat art. 1602-521
от 14 564 ₽
28
Уплотнительное кольцо Arctic Cat art. 0107-003
от 168 ₽
29
Подшипник Arctic Cat art. 1702-180
от 4 127 ₽
30
Подшипник Arctic Cat art. 1702-179
от 3 146 ₽
31
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
32
Arm, Tightener - Assembly art. 0702-397
По запросу
33
Bushing art. 0602-369
По запросу
34
Гайка Arctic Cat art. 0123-150
от 116 ₽
35
Screw, Chain Roller art. 0602-638
По запросу
