модель 2005 года
- Модель T660 Turbo/Turbo ST
- Код модели T660 TURBO ST RED (S2005ACFTBUSR)

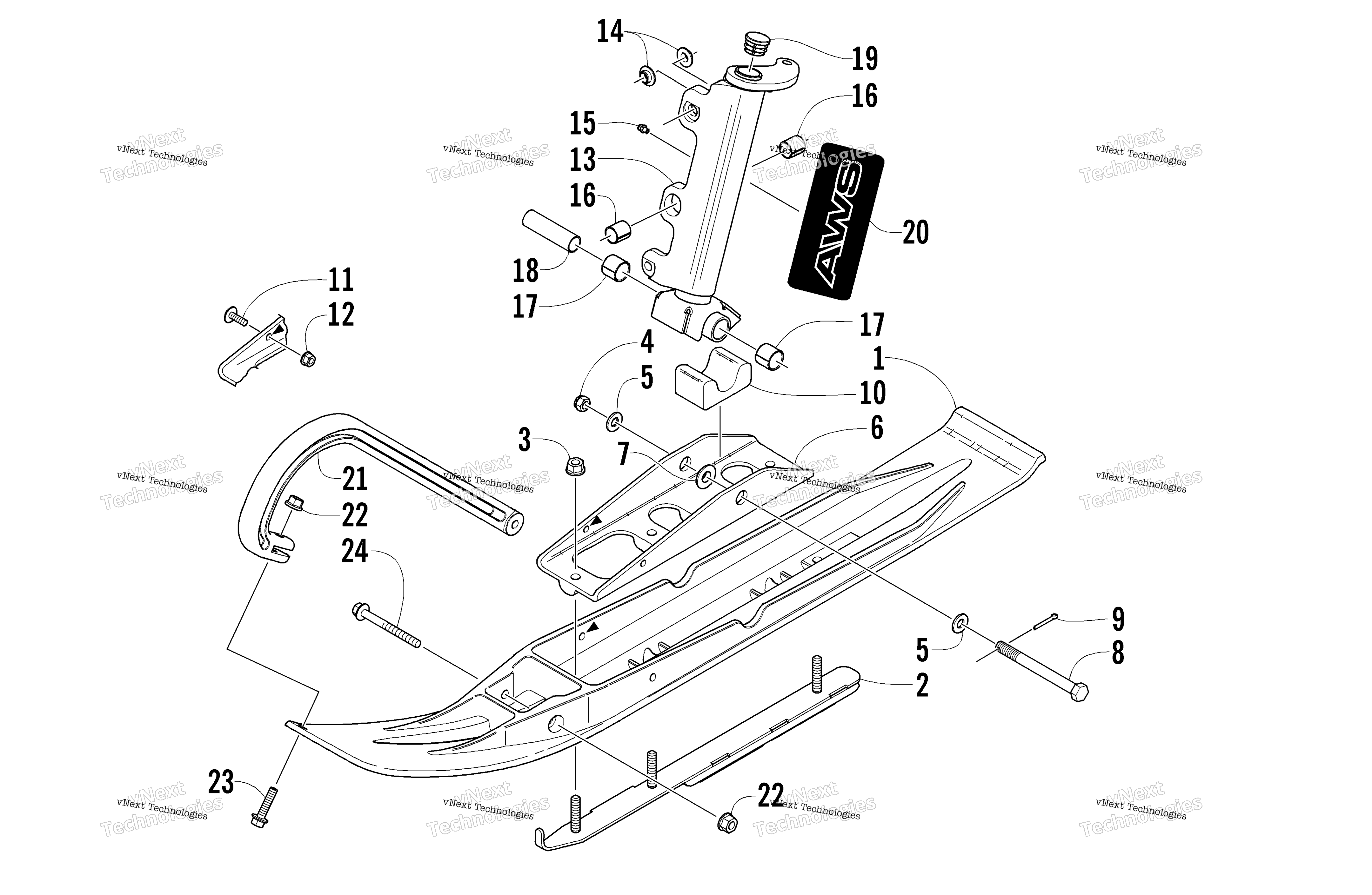

Схема Ski и Spindle узла для T660 TURBO ST RED (S2005ACFTBUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic Black art. 1703-109
По запросу
2
Конек правой лыжи Arctic Cat art. 2703-598
от 11 477 ₽
2
Конек левой лыжи Arctic Cat art. 2703-599
от 11 477 ₽
3
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
4
Nut, Lock art. 0123-296
По запросу
5
Washer art. 0623-728
По запросу
6
Saddle, Ski Platinum (inc. 7) art. 1703-501
По запросу
7
Insert, Ski Saddle art. 0603-621
По запросу
8
Screw, Cap art. 0623-552
По запросу
9
Шплинт art. 0123-458
По запросу
10
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
11
SCREW,MACH-TSTRH 1/4-20 X 7/8 GR2 Z&Y art. 8017-581
По запросу
12
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
13
Spindle, Steering - Left Platinum (inc. 14-17) art. 1703-353
По запросу
13
Spindle, Steering - Right Platinum (inc. 14-17) art. 1703-352
По запросу
14
Insert, Spindle art. 0603-647
По запросу
15
Фиттинг art. 1623-010
По запросу
16
Втулка Arctic Cat art. 0603-083
По запросу
17
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
18
AXLE,SPINDLE art. 2603-548
По запросу
19
Cap art. 0623-831
По запросу
20
Decal, “AWS” - Spindle art. 6611-022
По запросу
21
HANDLE,PLASTIC-BLACK art. 0603-624
По запросу
22
Nut, Lock art. 8048-426
По запросу
23
Screw, Cap art. 8020-135
По запросу
24
Screw, Cap art. 8020-143
По запросу
