модель 2005 года
- Модель Z440
- Код модели Z 440 LX (S2005ZABLXUSG)

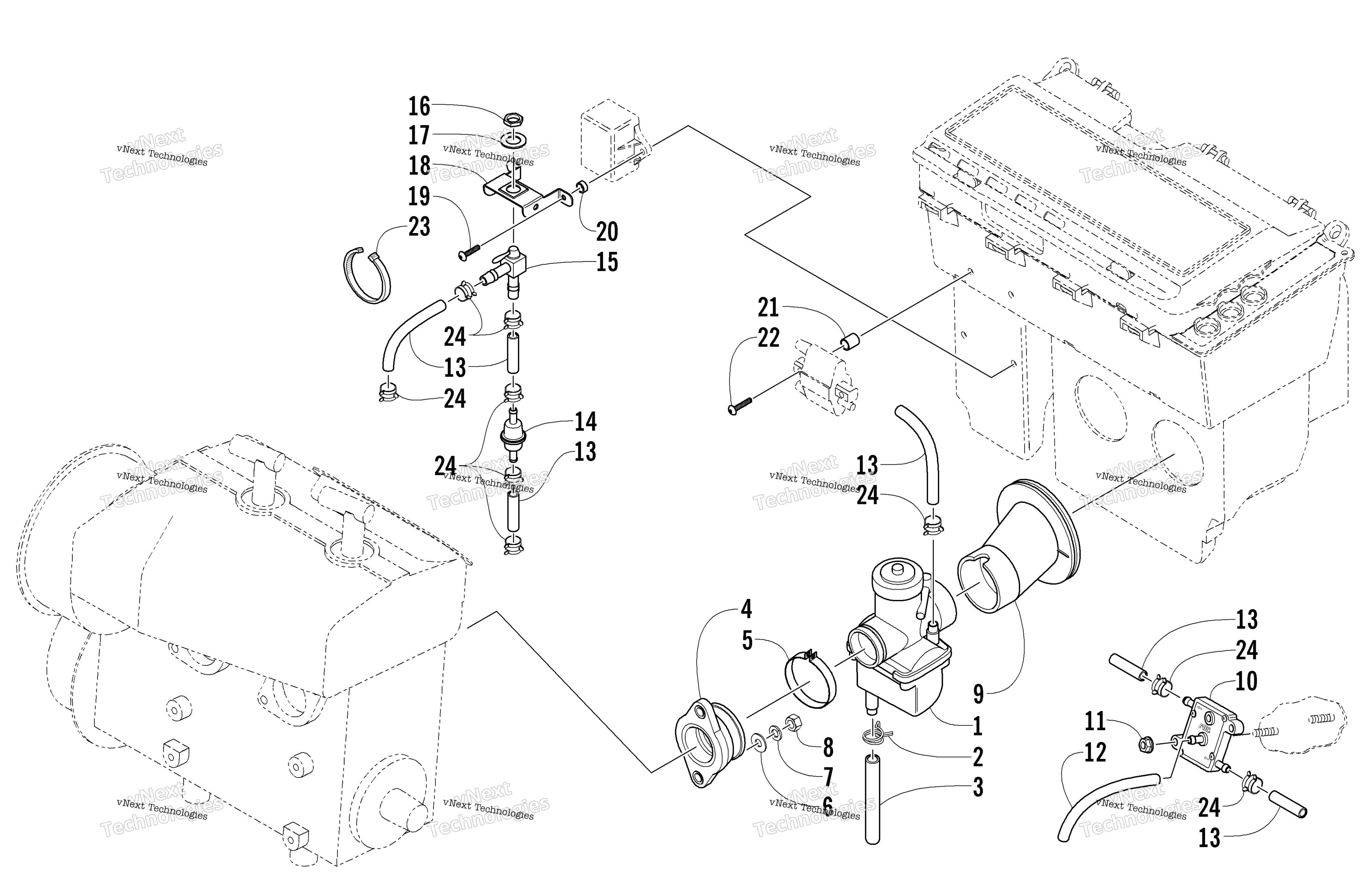

Схема карбюратора And Fuel Pump Assembly для Z 440 LX (S2005ZABLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor - VM34-567 art. 0770-499
По запросу
2
Clamp, Hose art. 0623-652
По запросу
3
Hose, Drain - 1.5 in. art. 0610-442
По запросу
4
Патрубок впускной Arctic Cat art. 0115-544
от 944 ₽
Аналог
Адаптор карбюратора Arctic Cat / Yamaha / Polaris / Ski-Doo
art. 07-100-13
944 ₽
Требуется 2 шт.
5
Clamp art. 0109-709
По запросу
6
Washer art. 0423-472
По запросу
7
Washer, Lock art. 0423-467
По запросу
8
NUT,HEX - M8 X 1.25 CL8 Z&Y art. 8420-802
По запросу
9
BOOT, AIR SILENCER art. 1670-346
По запросу
10
Pump Kit, Fuel (Rectangle) art. 0636-272
По запросу
11
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
12
Hose, Impulse - 25’ art. 0610-007
По запросу
13
Hose - 50 ft art. 6101-009
По запросу
13
Hose - 100 ft art. 6101-001
По запросу
14
Фильтр топливный Arctic Cat art. 0470-988
от 362 ₽
15
Valve, Fuel Shut-Off (inc. 16-17) art. 0670-144
По запросу
16
Nut art. 0623-287
По запросу
17
Washer art. 0623-288
По запросу
18
BRKT, MTG-Fuel Shut Off art. 0770-614
По запросу
19
Screw, Machine art. 8017-402
По запросу
20
Spacer art. 0107-234
По запросу
21
Spacer art. 0670-210
По запросу
22
Болт Arctic Cat art. 8017-406
от 168 ₽
23
Зажим Arctic Cat art. 0123-788
По запросу
24
Clamp, Hose art. 1623-233
По запросу
