модель 2006 года
- Модель Firecat 700
- Код модели FIRECAT 700 EFI TONY STEWART EDITION (S2006F7FTSUSO)

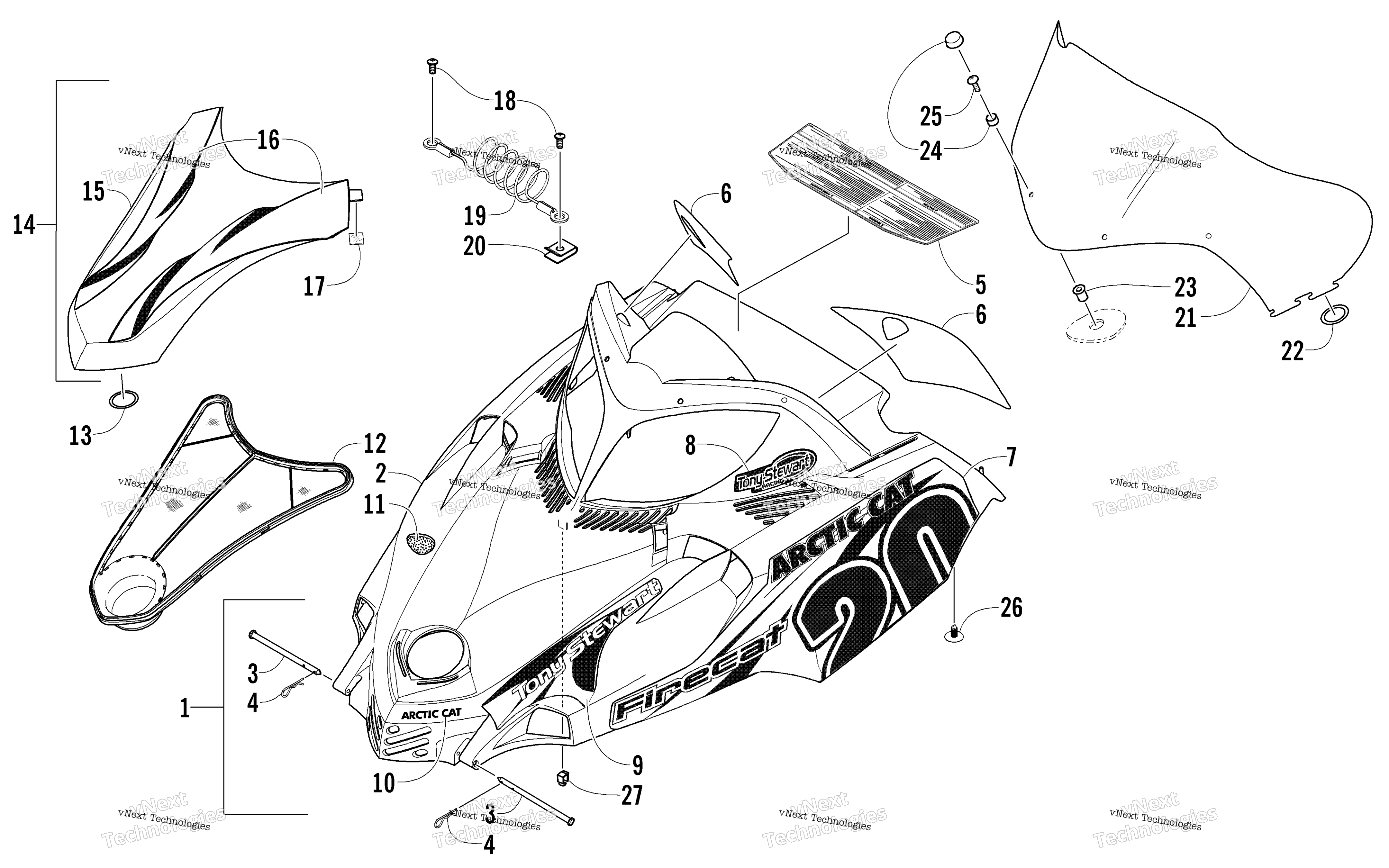

Схема Hood и Windshield узла для FIRECAT 700 EFI TONY STEWART EDITION (S2006F7FTSUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - TS Orange (inc. 2-10) art. 1718-910
По запросу
2
Hood w/o Decals - Orange (inc. 3-5) art. 1718-638
По запросу
3
Pin, Clevis art. 1623-026
По запросу
4
Clip, Hairpin art. 0623-847
По запросу
5
DECAL, CAUTION/WARNING art. 4611-496
По запросу
6
Decal, Console - Right art. 7611-180
По запросу
6
Decal, Console - Left art. 7611-181
По запросу
7
Decal, Hood - Lower Right art. 7611-184
По запросу
7
Decal, Hood - Lower Left art. 7611-185
По запросу
8
Decal, Hood - Light -“Tony Stewart” art. 7611-177
По запросу
9
Decal, Hood - Upper Left art. 7611-183
По запросу
9
Decal, Hood - Upper Right art. 7611-182
По запросу
10
Decal, Hood - “Arctic Cat” art. 3611-187
По запросу
11
Foam, Hood art. 0617-466
По запросу
12
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
13
O-Ring art. 2606-801
По запросу
14
Cover, Hood - w/Decals - TS Orange (inc. 15-17) art. 1718-911
По запросу
15
Cover, Hood - w/o Decals art. 2706-031
По запросу
16
Decal, Cover - Left art. 7611-179
По запросу
16
Decal, Cover - Right art. 7611-178
По запросу
17
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
18
Screw, Self-Tapping art. 0623-302
По запросу
19
Cable, Hood art. 2606-726
По запросу
20
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
21
Windshield Chrome art. 2606-834
По запросу
22
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
23
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
24
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
25
Screw, Machine art. 0623-902
По запросу
26
Plug art. 0623-544
По запросу
27
Clip, Cable art. 0123-394
По запросу
