модель 2006 года
- Модель Panther 570
- Код модели PANTHER 570 BLACK (S2006PADFCUSB)

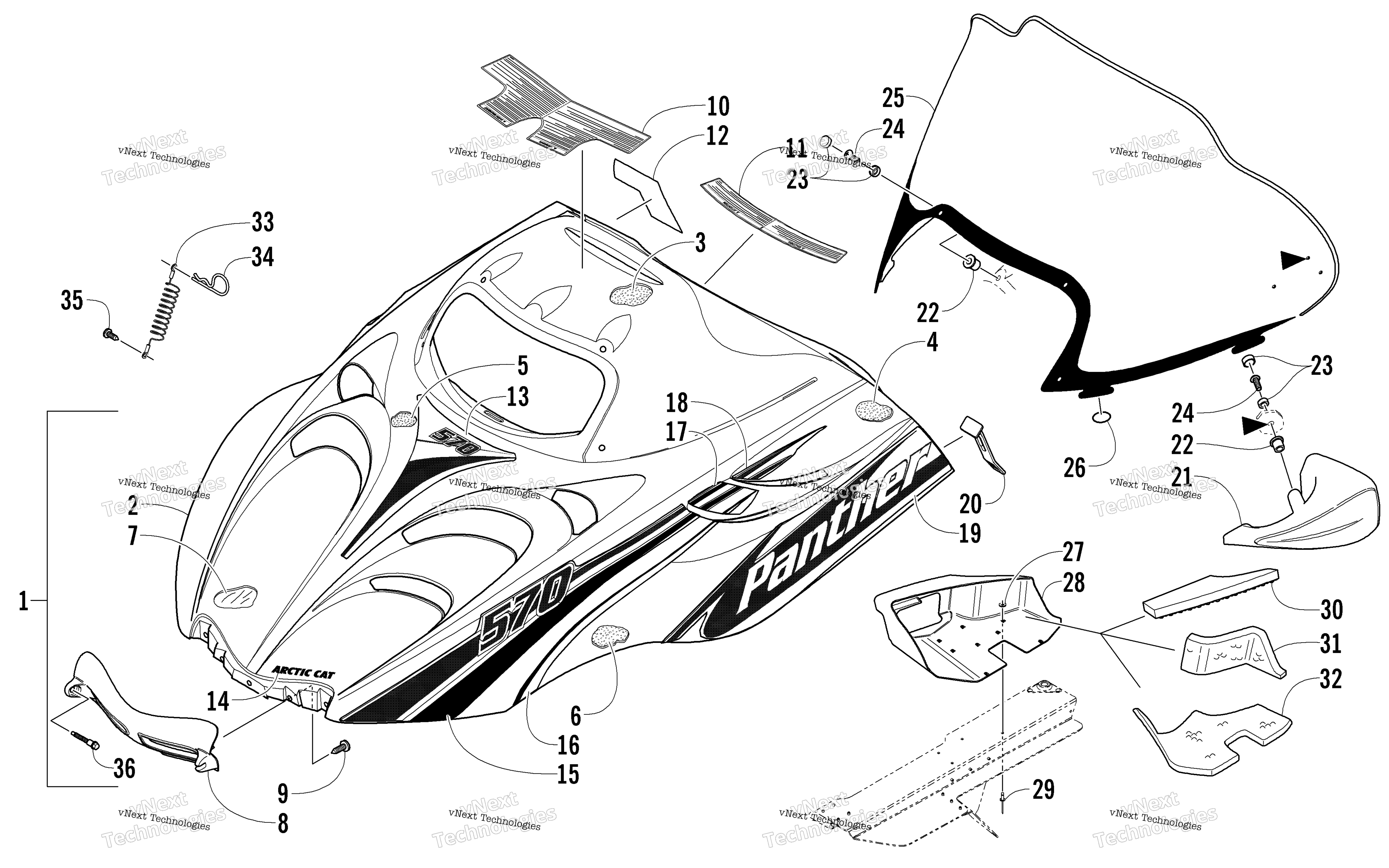

Схема Hood и Windshield узла для PANTHER 570 BLACK (S2006PADFCUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-19) art. 1718-889
По запросу
2
Hood w/o Decals - Black (inc. 3-12) art. 1718-555
По запросу
3
Foam, Hood - Upper Middle - Left art. 0617-479
По запросу
3
Foam, Hood - Upper Middle - Right art. 0617-478
По запросу
4
Foam, Hood - Upper Right art. 0617-476
По запросу
4
Foam, Hood - Upper Left art. 0617-505
По запросу
5
Foam, Hood - Middle art. 0617-475
По запросу
6
Foam, Hood - Front - Right art. 0617-326
По запросу
6
Foam, Hood - Front - Left art. 0617-327
По запросу
7
Foil, Hood - Right art. 1606-938
По запросу
7
Foil, Hood - Left art. 1606-939
По запросу
8
Накладка капота art. 1606-720
По запросу
9
Винт Arctic Cat art. 2623-164
от 368 ₽
10
Decal, Warning - General and Brake art. 3611-485
По запросу
11
Decal, Caution - Engine/Battery/Fuel art. 3611-970
По запросу
12
Decal, Reverse art. 3611-580
По запросу
13
Decal, Hood - Crest art. 6611-606
По запросу
14
Decal, “Arctic Cat” - Hood art. 6611-614
По запросу
15
Decal, Hood - Forward Left art. 6611-637
По запросу
15
Decal, Hood - Forward Right art. 6611-636
По запросу
16
Decal, Hood - Center Left art. 6611-603
По запросу
16
Decal, Hood - Center Right art. 6611-602
По запросу
17
Decal, Hood - Vent - Center Left art. 6611-639
По запросу
17
Decal, Hood - Vent - Center Right art. 6611-638
По запросу
18
Decal, Hood - Vent - Rear Right art. 6611-640
По запросу
18
Decal, Hood - Vent - Rear Left art. 6611-641
По запросу
19
Decal, Hood - Lower Right art. 6611-604
По запросу
19
Decal, Hood - Lower Left art. 6611-605
По запросу
20
Замок-фиксатор капота Arctic Cat art. 1606-067
от 366 ₽
21
KIT, MIRROR WS MOUNT-BLK (inc. six No. 22-24) art. 2639-477
от 3 344 ₽
22
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
23
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
24
Screw, Machine art. 0623-902
По запросу
25
Стекло ветровое Arctic Cat art. 2606-366
По запросу
26
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
27
Washer art. 0123-802
от 110 ₽
28
Duct, Air-Out art. 2606-370
По запросу
29
Rivet art. 8060-508
По запросу
30
Foam, Air-Out Duct - Top art. 0617-427
По запросу
31
Foam, Air-Out Duct - Side art. 0617-428
По запросу
32
Foam, Air-Out Duct - Bottom art. 0617-425
По запросу
33
Cable, Hood art. 1606-158
По запросу
34
Clip, Hairpin art. 0623-805
По запросу
35
Screw, Self-Tapping art. 0623-057
По запросу
36
Болт переднего пластика Arctic Cat art. 1623-016
от 2 510 ₽
