модель 2006 года
- Модель Sabercat 500
- Код модели SABERCAT 500 EFI BLACK (S2006SCCEFUSB)

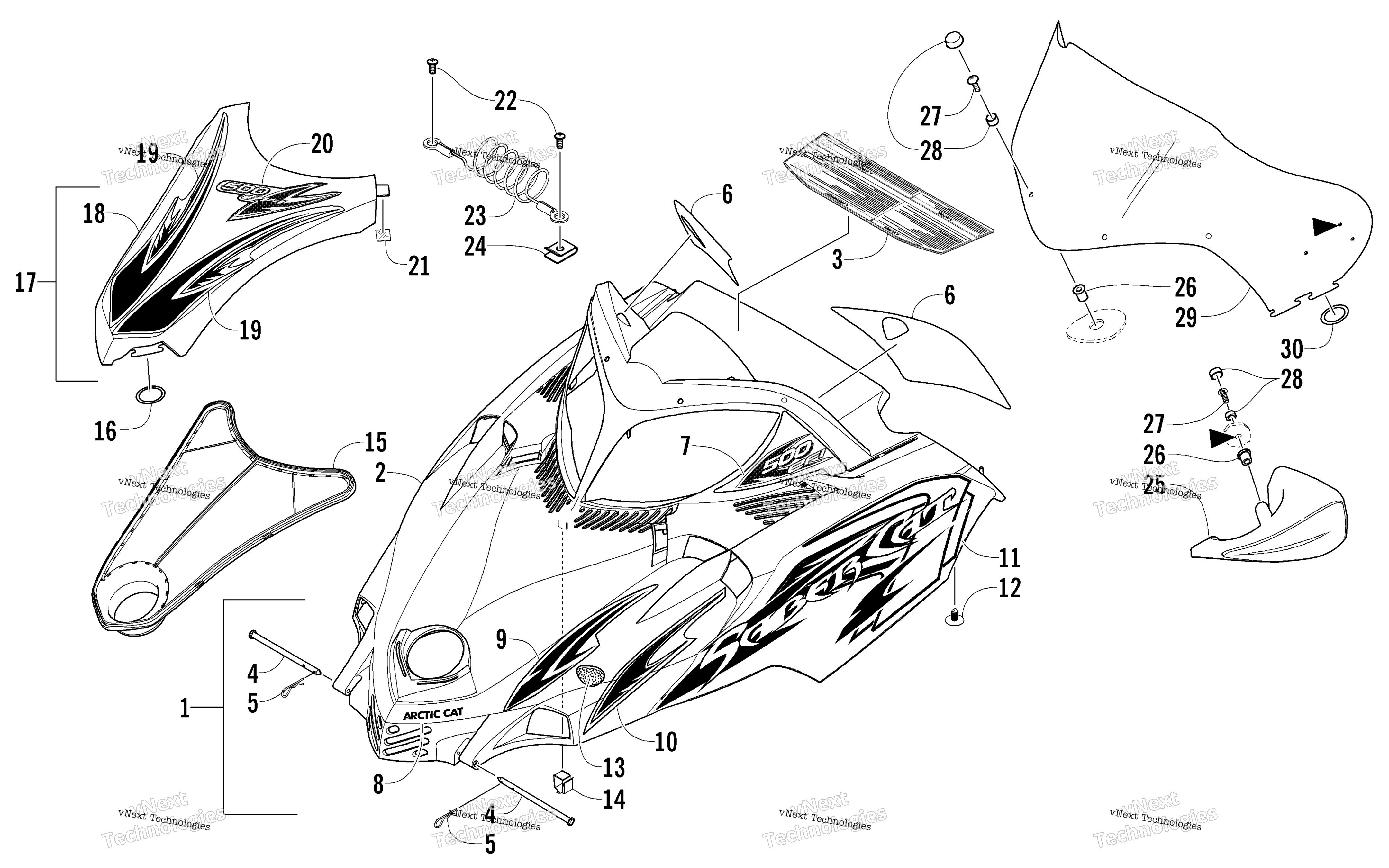

Схема Hood и Windshield узла для SABERCAT 500 EFI BLACK (S2006SCCEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-11) art. 1718-791
По запросу
2
Hood w/o Decals - Black (inc. 3-5) art. 1718-636
По запросу
3
DECAL, CAUTION/WARNING art. 4611-496
По запросу
4
Pin, Clevis art. 1623-026
По запросу
5
Clip, Hairpin art. 0623-847
По запросу
6
Decal, Console - Right art. 6611-668
По запросу
6
Decal, Console - Left art. 6611-669
По запросу
7
Decal, Headlight - Right art. 6611-656
По запросу
7
Decal, Headlight - Left art. 6611-657
По запросу
8
Decal, Hood - “Arctic Cat” art. 6611-673
По запросу
9
Decal, Hood - Upper Right art. 6611-662
По запросу
9
Decal, Hood - Upper Left art. 6611-663
По запросу
10
Decal, Hood - Forward - Right art. 6611-664
По запросу
10
Decal, Hood - Forward - Left art. 6611-665
По запросу
11
Decal, Hood - Lower Left art. 6611-667
По запросу
11
Decal, Hood - Lower Right art. 6611-666
По запросу
12
Plug art. 0623-544
По запросу
13
Foam, Hood art. 0617-466
По запросу
14
Clip, Cable art. 0123-394
По запросу
15
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
16
O-Ring art. 2606-801
По запросу
17
Cover, Hood - w/Decals - Black (inc. 18-21) art. 1718-782
По запросу
18
Cover, Hood - w/o Decals art. 2706-031
По запросу
19
Decal, Cover - Left art. 6611-675
По запросу
19
Decal, Cover - Right art. 6611-674
По запросу
20
Decal, Cover - Crest art. 6611-670
По запросу
21
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
22
Screw, Self-Tapping art. 0623-302
По запросу
23
Cable, Hood art. 2606-726
По запросу
24
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
26
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
27
Screw, Machine art. 0623-902
По запросу
28
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
29
Windshield art. 3606-942
По запросу
30
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
