модель 2006 года
- Модель Sabercat 700
- Код модели SABERCAT 700 EFI LX RED (S2006SCFLXUSR)

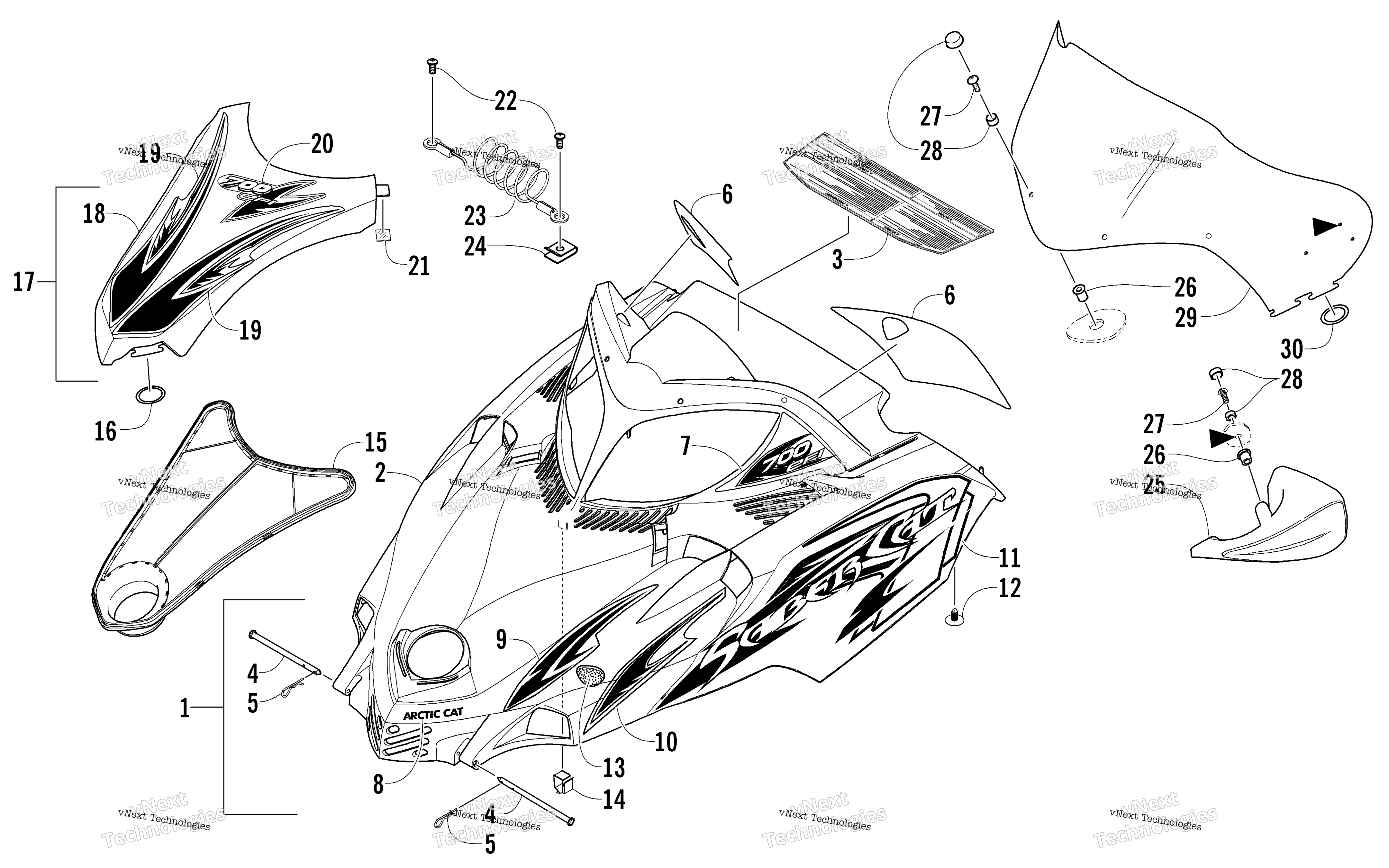

Схема Hood и Windshield узла для SABERCAT 700 EFI LX RED (S2006SCFLXUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Red (inc. 2-11) art. 1718-806
По запросу
2
Hood w/o Decals - Red (inc. 3-5) art. 1718-663
По запросу
3
Decal, Caution/Warning - Reverse art. 5611-483
По запросу
4
Pin, Clevis art. 1623-026
По запросу
5
Clip, Hairpin art. 0623-847
По запросу
6
Decal, Console - Right art. 6611-732
По запросу
6
Decal, Console - Left art. 6611-733
По запросу
7
Decal, Headlight - Right art. 6611-724
По запросу
7
Decal, Headlight - Left art. 6611-725
По запросу
8
Decal, Hood - “Arctic Cat” art. 6611-737
По запросу
9
Decal, Hood - Upper Right art. 6611-726
По запросу
9
Decal, Hood - Upper Left art. 6611-727
По запросу
10
Decal, Hood - Forward - Right art. 6611-728
По запросу
10
Decal, Hood - Forward - Left art. 6611-729
По запросу
11
Decal, Hood - Lower Left art. 6611-731
По запросу
11
Decal, Hood - Lower Right art. 6611-730
По запросу
12
Plug art. 0623-544
По запросу
13
Foam, Hood art. 0617-466
По запросу
14
Clip, Cable art. 0123-394
По запросу
15
SCREEN,HOOD-AIR INTAKE art. 3606-150
По запросу
16
O-Ring art. 2606-801
По запросу
17
Cover, Hood Black (inc. 18-21) art. 1718-790
По запросу
18
Cover, Hood - w/o Decals - Red art. 2706-761
По запросу
19
Decal, Cover - Left art. 6611-739
По запросу
19
Decal, Cover - Right art. 6611-738
По запросу
20
Decal, Cover - Center art. 6611-736
По запросу
21
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
22
Screw, Self-Tapping art. 0623-302
По запросу
23
Cable, Hood art. 2606-726
По запросу
24
Клипса-гайка Arctic Cat art. 1623-052
от 221 ₽
25
KIT, MIRROR WS MOUNT-BLK (inc. six No. 26-28) art. 2639-477
от 3 344 ₽
26
Гайка крепления стекла Arctic Cat art. 0623-845
от 368 ₽
27
Screw, Machine art. 0623-902
По запросу
28
Шайба-крышка Arctic Cat art. 0124-054
от 221 ₽
29
Windshield art. 3606-947
По запросу
30
Фиксатор резиновый лобового стекла Arctic Cat art. 0616-032
от 263 ₽
