модель 2006 года
- Модель Touring
- Код модели T660 TOURING BLACK (S2006ACFTOUSB)

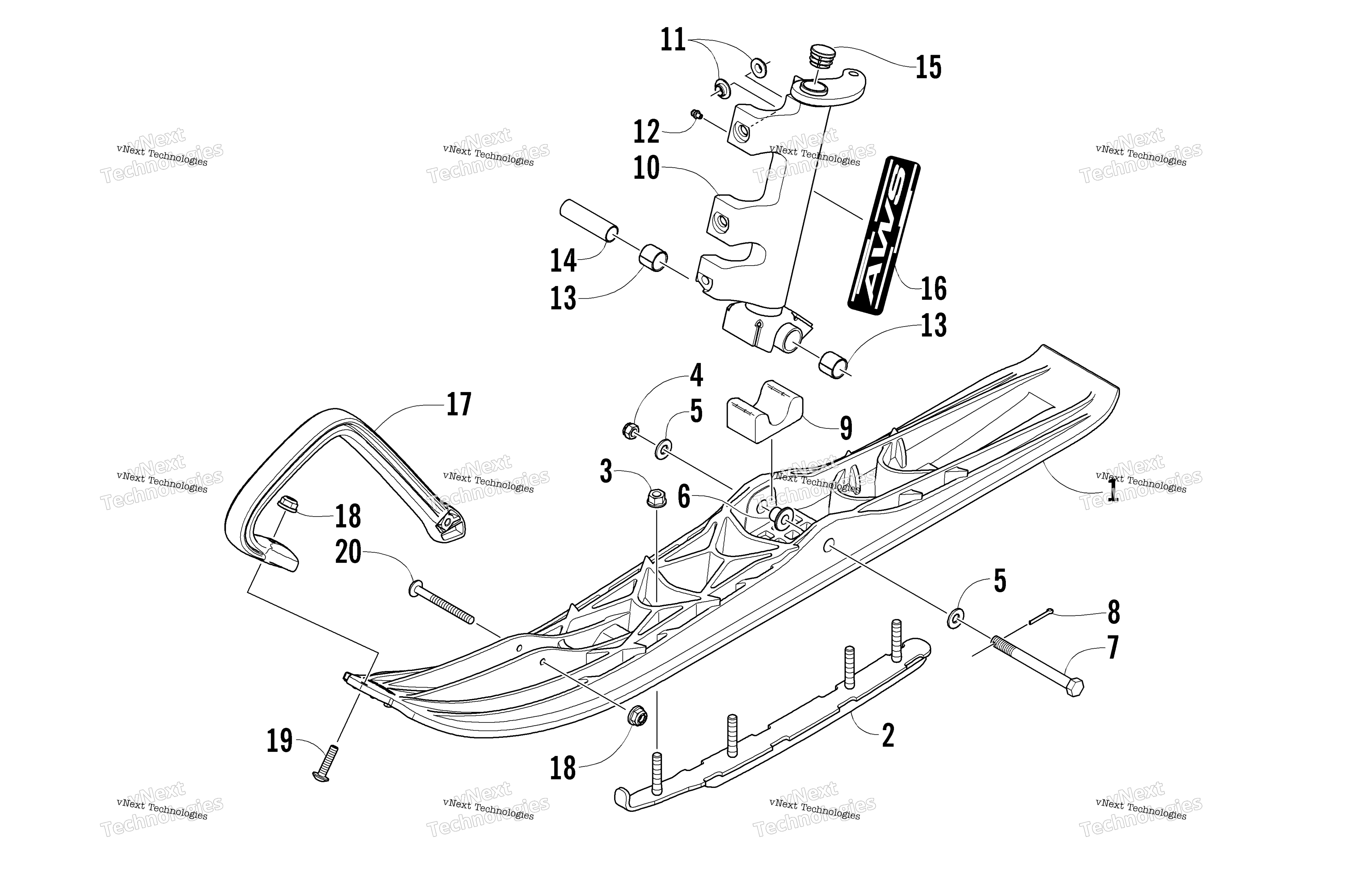

Схема Ski и Spindle узла для T660 TOURING BLACK (S2006ACFTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Ski, Plastic - Black art. 2603-599
По запросу
2
Wearbar - Right art. 1703-848
По запросу
2
Wearbar - Left art. 1703-849
По запросу
3
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
4
Nut, Lock art. 0123-296
По запросу
5
Washer art. 0623-728
По запросу
6
Insert art. 2603-397
По запросу
7
Болт крепления лыжи Arctic Cat art. 0623-776
По запросу
8
Шплинт art. 0123-458
По запросу
9
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
10
Spindle, Steering - Right Platinum (inc. 11-13) art. 2703-006
По запросу
10
Spindle, Steering - Left Platinum (inc. 11-13) art. 2703-007
По запросу
11
Insert, Spindle art. 0603-647
По запросу
12
Fitting, Grease art. 0623-010
По запросу
13
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
14
AXLE,SPINDLE art. 2603-548
По запросу
15
Cap art. 0623-831
По запросу
16
Decal, “AWS” - Spindle - Left art. 6611-801
По запросу
16
Decal, “AWS” - Spindle - Right art. 6611-800
По запросу
17
Handle, Plastic Ski - Black art. 2603-598
По запросу
18
Nut, Lock art. 8047-366
По запросу
19
Screw, Machine art. 1623-689
По запросу
20
Screw, Machine art. 8017-587
По запросу
