модель 2006 года
- Модель Z370
- Код модели Z 370 GREEN (S2006ZAAFCUSG)

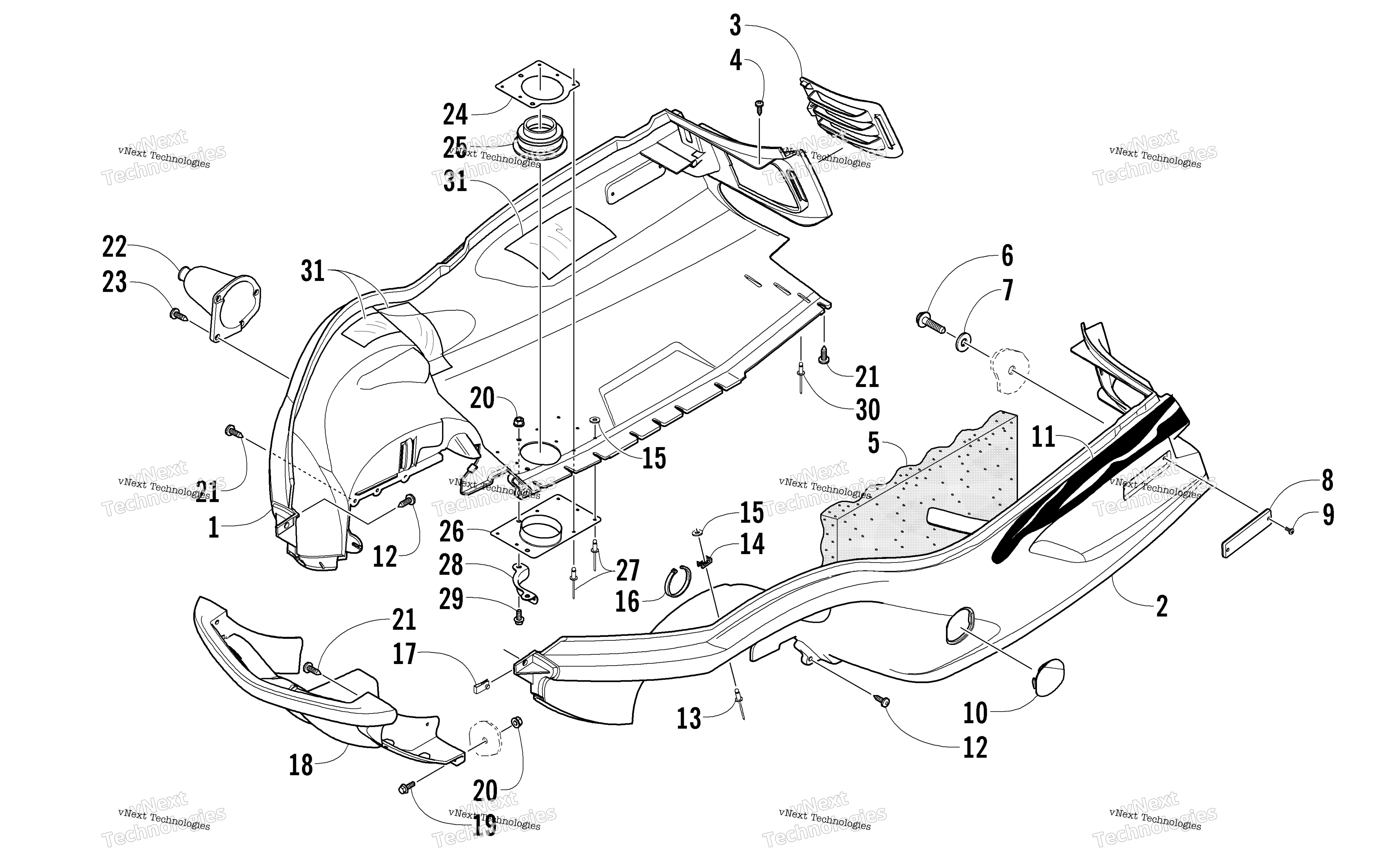

Схема Belly поддон и передний Bumper узла для Z 370 GREEN (S2006ZAAFCUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Belly Pan - Right Black art. 1706-110
По запросу
2
Belly Pan - Left Black art. 1706-141
По запросу
3
Louver, Air-Intake - Left Black art. 1606-045
По запросу
3
Louver, Air-Intake - Right Black art. 1606-044
По запросу
4
SCREW,SELF TAP-PHTRH #8-32 X .50 AB Z&Y art. 0623-378
По запросу
5
Foam, Belly Pan - Left art. 0617-315
По запросу
6
Screw, Self-Tapping art. 0623-647
По запросу
7
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
8
Reflector, Front Amber art. 0606-526
По запросу
9
Clip, Retaining art. 0623-269
По запросу
10
Заглушка боковой панели Arctic Cat art. 1606-767
По запросу
11
Decal, Belly Pan - Right art. 6611-566
По запросу
11
Decal, Belly Pan - Left art. 6611-567
По запросу
12
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
13
Rivet art. 8060-506
По запросу
14
Spacer art. 0623-228
По запросу
15
Washer, Flat art. 0123-149
По запросу
16
Зажим Arctic Cat art. 0123-788
По запросу
17
U-Nut art. 0623-427
По запросу
18
Бампер передний черный Arctic Cat Bearcat WT / 660 art. 2606-224
По запросу
19
Screw, Cap art. 8020-040
По запросу
20
Гайка болта грузика ведущего вариатора Arctic Cat art. 8048-366
По запросу
21
Винт-саморез Arctic Cat art. 1623-129
По запросу
22
Пыльник рулевой тяги Arctic Cat art. 0605-332
По запросу
22
Пыльник рулевой тяги Arctic cat art. 0605-333
По запросу
23
Screw, Self-Tapping art. 0623-564
По запросу
24
RING,EXHAUST OUTLET-UPPER-PTD BLK art. 0712-881
По запросу
25
Boot, Exhaust art. 1612-027
По запросу
26
RING,EXHAUST OUTLET-LOWER-PTD BLK art. 0712-880
По запросу
27
Rivet art. 8060-508
По запросу
28
Deflector, Exhaust Outlet art. 0712-879
По запросу
29
Screw, Cap art. 8020-039
По запросу
30
Клепка art. 8061-508
По запросу
31
Foil, Protective art. 0619-206
По запросу
