модель 2006 года
- Модель ZR900
- Код модели ZR 900 EFI BLACK (S2006ZRJEFUSB)

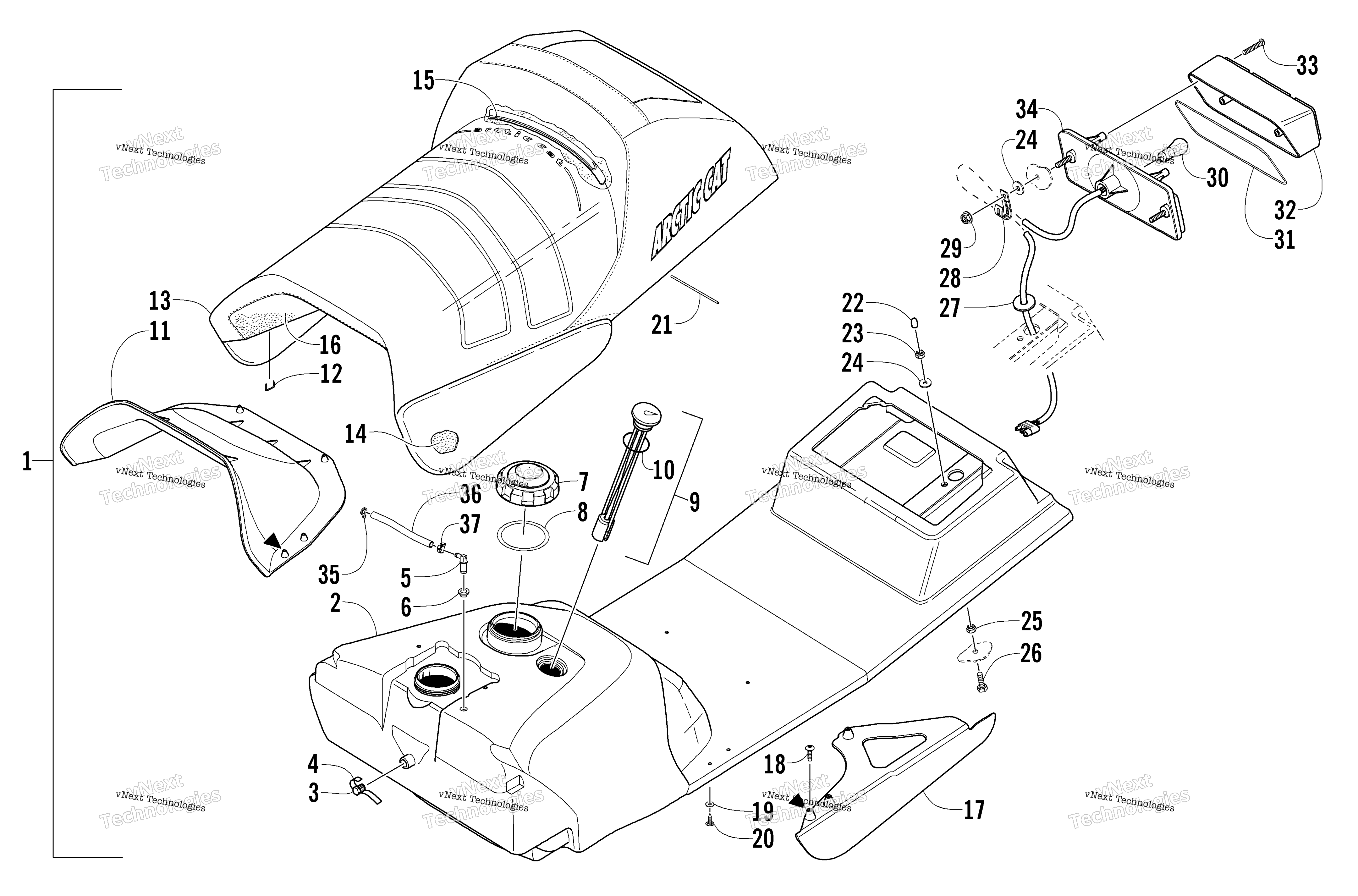

Схема топливный Tank, Seat, и Taillight узла для ZR 900 EFI BLACK (S2006ZRJEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Complete Seat Assembly (inc. 2-21) art. 1718-994
По запросу
2
TANK/SEATBASE, GAS-ASSY-02 600 EFI (inc. 3-10) art. 0770-558
По запросу
3
Plug, Gas Tank art. 0670-243
По запросу
4
Tape, Teflon art. 0670-289
По запросу
5
Fitting, Oil Tank art. 1670-494
По запросу
6
Grommet art. 1670-325
По запросу
7
Крышка бензобака art. 0470-541
По запросу
8
Gasket, Gas Tank Cap art. 1670-228
По запросу
9
GAUGE, FUEL,W/GASKET - PRESS FIT (inc. 10) art. 1670-241
По запросу
10
Seal, Fuel Gauge art. 0470-400
По запросу
11
Insert, Seat Foam art. 1606-126
По запросу
12
Staple art. 0624-528
По запросу
13
Cover, Seat (inc. 14-15) art. 3706-175
По запросу
14
Foam, Tunnel Pad art. 0617-417
По запросу
15
Wire, Seat art. 3606-363
По запросу
16
Foam, Seat Cushion art. 2706-196
По запросу
17
Insert, Seat Pad - Left art. 1606-519
По запросу
17
Insert, Seat Pad - Right art. 1606-518
По запросу
18
Screw, Self-Tapping art. 0623-783
По запросу
19
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
20
Screw, Self-Tapping art. 0623-309
По запросу
21
Wire, Seat art. 2606-943
По запросу
22
Cap, Protector art. 0623-404
По запросу
23
Гайка рулевой сошки Arctic Cat art. 8040-366
от 110 ₽
24
Шайба 1/4X1.0-Z&Y Arctic Cat art. 0623-184
от 221 ₽
25
Nut, Lock art. 8041-366
По запросу
26
Screw, Cap art. 8002-042
По запросу
27
Seal, Foam - Seat-Base art. 0617-136
По запросу
28
Зажим Arctic Cat art. 1623-984
По запросу
29
Nut art. 0623-038
от 110 ₽
30
Лампочка Arctic Cat art. 0109-460
от 221 ₽
31
Gasket, Taillight Lens art. 0609-092
По запросу
32
Стекло заднего фонаря art. 0609-090
По запросу
33
Screw, Retaining art. 0609-093
По запросу
34
Корпус стоп-сигнала Arctic Cat art. 0609-091
от 7 644 ₽
35
Clip, Routing Optional art. 0623-101
По запросу
36
HOSE,GAS 1/4 X100’ art. 0610-015
По запросу
36
HOSE,GAS 1/4 X25’ art. 0610-016
По запросу
37
Хомут Arctic Cat art. 0623-063
от 683 ₽
