модель 2007 года
- Модель 120
- Код модели 120 GREEN (S2007ACAAAUSG)

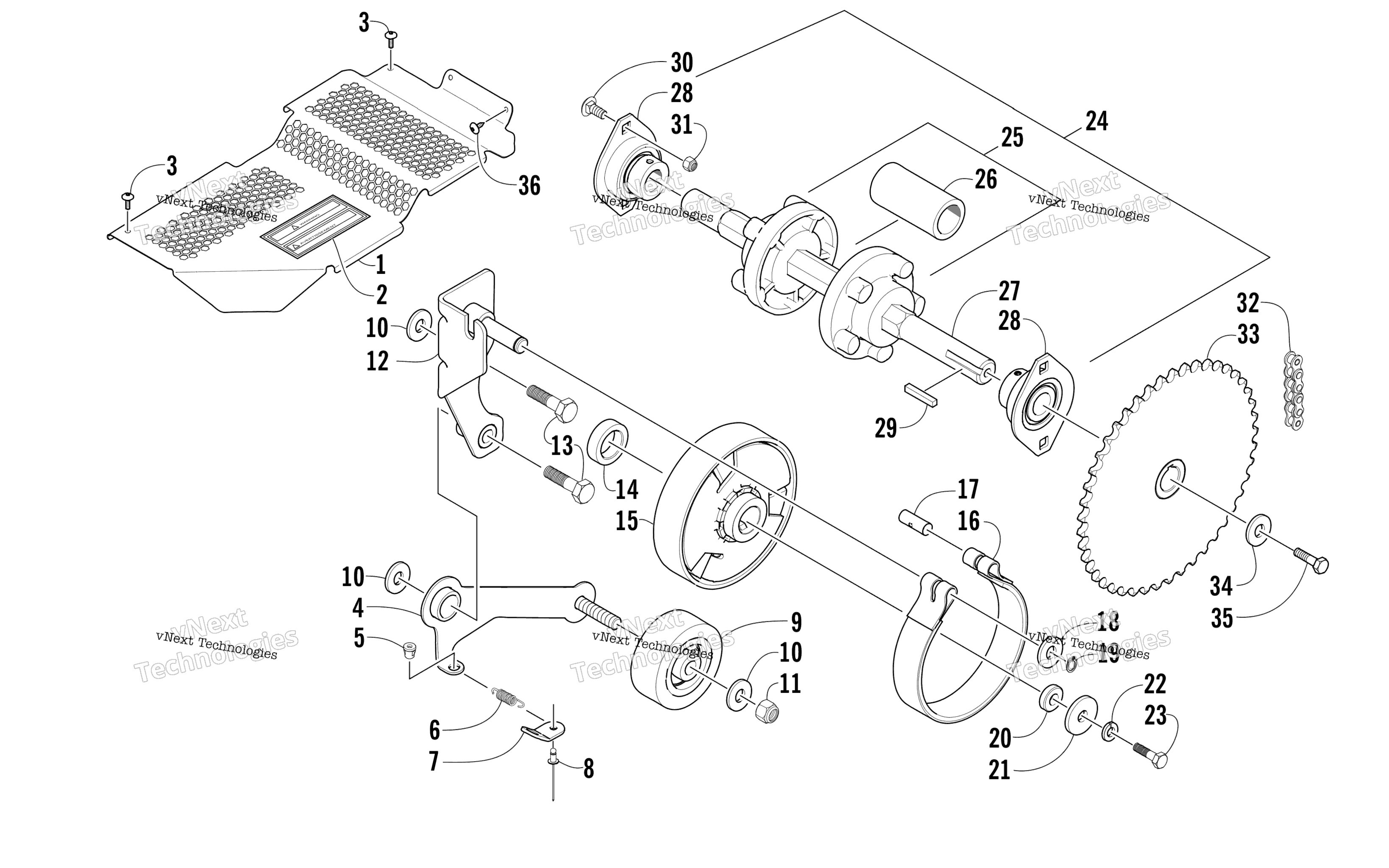

Схема привода Train Shaft And Brake Assemblies для 120 GREEN (S2007ACAAAUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Shield, Clutch/Brake/Muffler art. 1712-778
По запросу
2
Decal, Warning - Cover art. 3611-754
По запросу
3
Винт Arctic Cat art. 2623-164
от 368 ₽
4
Tensioner, Chain art. 0702-376
По запросу
5
Bushing, Snap art. 0623-868
По запросу
6
Пружина глушителя Arctic Cat art. 1612-178
от 578 ₽
Аналог
Пружина выхлопной системы Arctic Cat (10 шт) ( 1612-178 )
art. 02-105-02
1 571 ₽
Требуется 1 шт.
7
Tab, Spring Retainer art. 2606-021
По запросу
8
Rivet art. 8060-484
По запросу
9
Roller, Chain Tensioner art. 1602-065
По запросу
10
Шайба Arctic Cat art. 8050-247
По запросу
11
Гайка проставки КПП Arctic Cat art. 8041-426
от 221 ₽
12
Bracket, Brake art. 0702-360
По запросу
13
Screw, Cap art. 1623-548
По запросу
14
Spacer art. 1602-026
По запросу
15
Clutch, Centrifugal art. 7639-193
По запросу
16
Колодки тормозные Arctic Cat art. 1602-021
По запросу
17
Pin, Retainer - Brake Cable art. 1602-049
По запросу
18
Шайба 3/8X1.000X.063 Z&Y Arctic Cat art. 8050-277
от 168 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 1 шт.
Подписаться
19
Стопор art. 0623-821
По запросу
20
Spacer art. 1602-027
По запросу
21
Шайба Arctic Cat art. 0123-260
от 326 ₽
22
WASHER,SPR LOCK-5/16 .314X.583X.078 Z&Y art. 8051-242
По запросу
23
Screw, Cap art. 8004-132
По запросу
24
Track, Drive - Assembly (inc. 25-28) art. 0728-167
По запросу
25
Sprocket, Drive art. 1602-117
По запросу
26
Spacer art. 3602-236
По запросу
27
Driveshaft art. 1602-850
По запросу
28
Bearing art. 1602-992
По запросу
29
Key art. 0623-823
По запросу
30
Болт Arctic Cat art. 8011-130
По запросу
31
Гайка Arctic Cat art. 8047-426
По запросу
32
Цепь КПП Arctic Cat art. 2602-333
от 5 500 ₽
33
Sprocket, Chain-Track Drive - 45T art. 3602-218
По запросу
34
Шайба 21/64X1-1/2X Arctic Cat art. 0123-019
от 473 ₽
35
Screw, Cap art. 1623-549
По запросу
36
Винт-саморез Arctic Cat art. 1623-129
По запросу
