модель 2007 года
- Модель Crossfire 500
- Код модели CROSSFIRE 500 EFI BLACK (S2007CFC36USB)

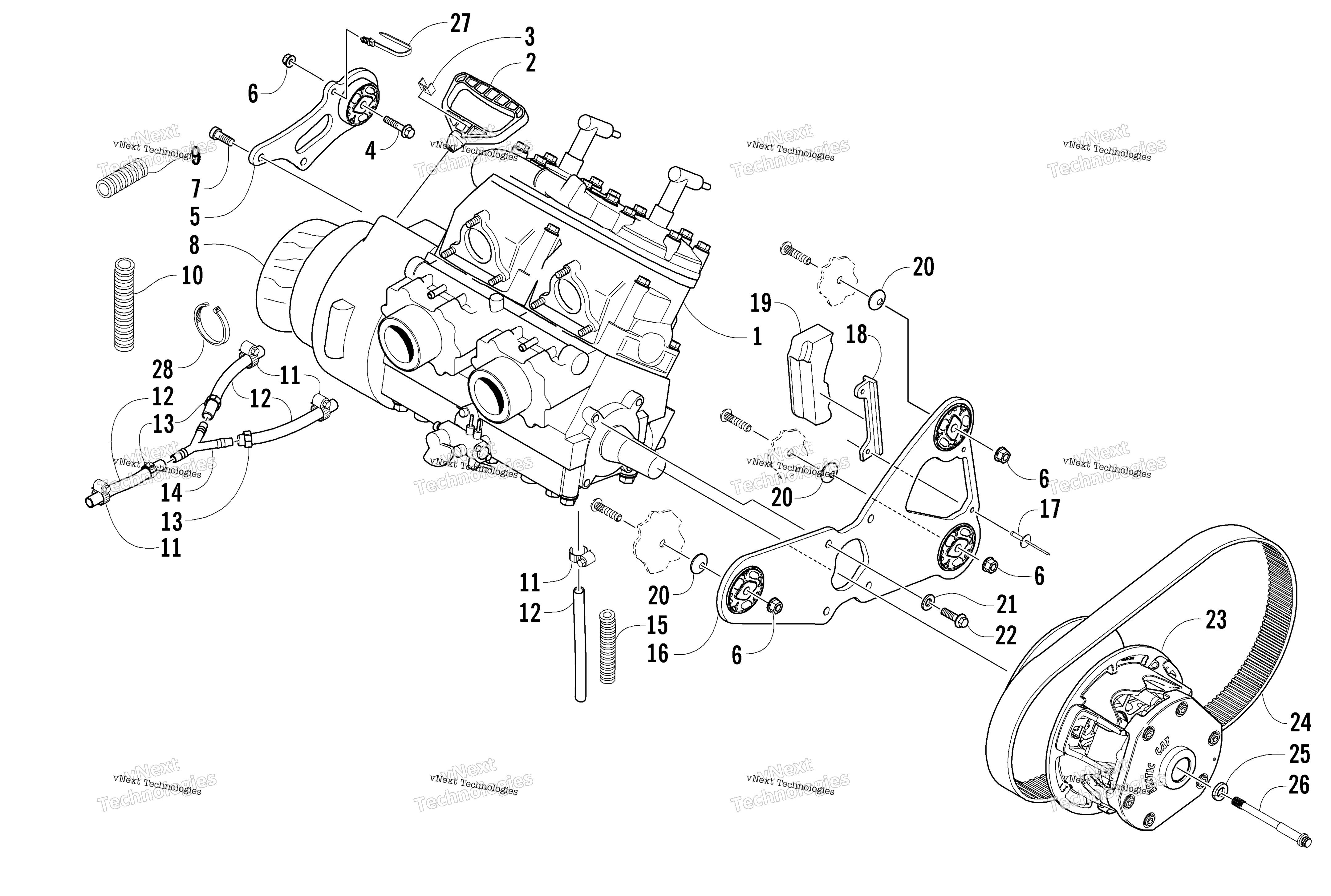

Схема двигателя And Related Parts для CROSSFIRE 500 EFI BLACK (S2007CFC36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,AX50L6 W/O EFI COMPONENTS art. 0662-475
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 8020-136
По запросу
5
Bracket, Engine Mounting - Rear - Right art. 0708-498
По запросу
6
Гайка Arctic Cat art. 8047-426
По запросу
7
Screw, Cap art. 1623-568
По запросу
8
Foil, Protective art. 1670-328
По запросу
9
Conduit, Flexible - 4 in. art. 0619-619
По запросу
10
Conduit (3/4 in. ID) - 6 in. art. 0619-994
По запросу
11
Clamp, Hose art. 0623-373
По запросу
12
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
13
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
14
Y-Fitting art. 1670-596
По запросу
15
Conduit, Flexible - 5 ft art. 0619-776
По запросу
16
Bracket, Engine Mounting - Left (inc. 17-18) art. 0708-497
По запросу
17
RIVET,BLIND-DH SST68 PL art. 8060-730
По запросу
18
Plate, Backing - Torque Bumper art. 0608-565
По запросу
19
Bumper, Torque art. 0608-462
По запросу
20
Washer, Spring art. 0623-987
По запросу
21
WASHER,FLAT- 5/16 X .875 X .063 Z&Y art. 8050-252
По запросу
22
Screw, Cap art. 1623-565
По запросу
23
Clutch, Drive - UNCAL-8.25 30MM/S art. 0746-838
По запросу
24
Ремень вариатора Arctic Cat art. 0627-046
По запросу
25
Washer, High Collar art. 0623-210
По запросу
26
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
27
Tie, Cable - Push Mount art. 0623-677
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
