модель 2007 года
- Модель Crossfire 600
- Код модели CROSSFIRE 600 EFI ORANGE (S2007CFD36USO)

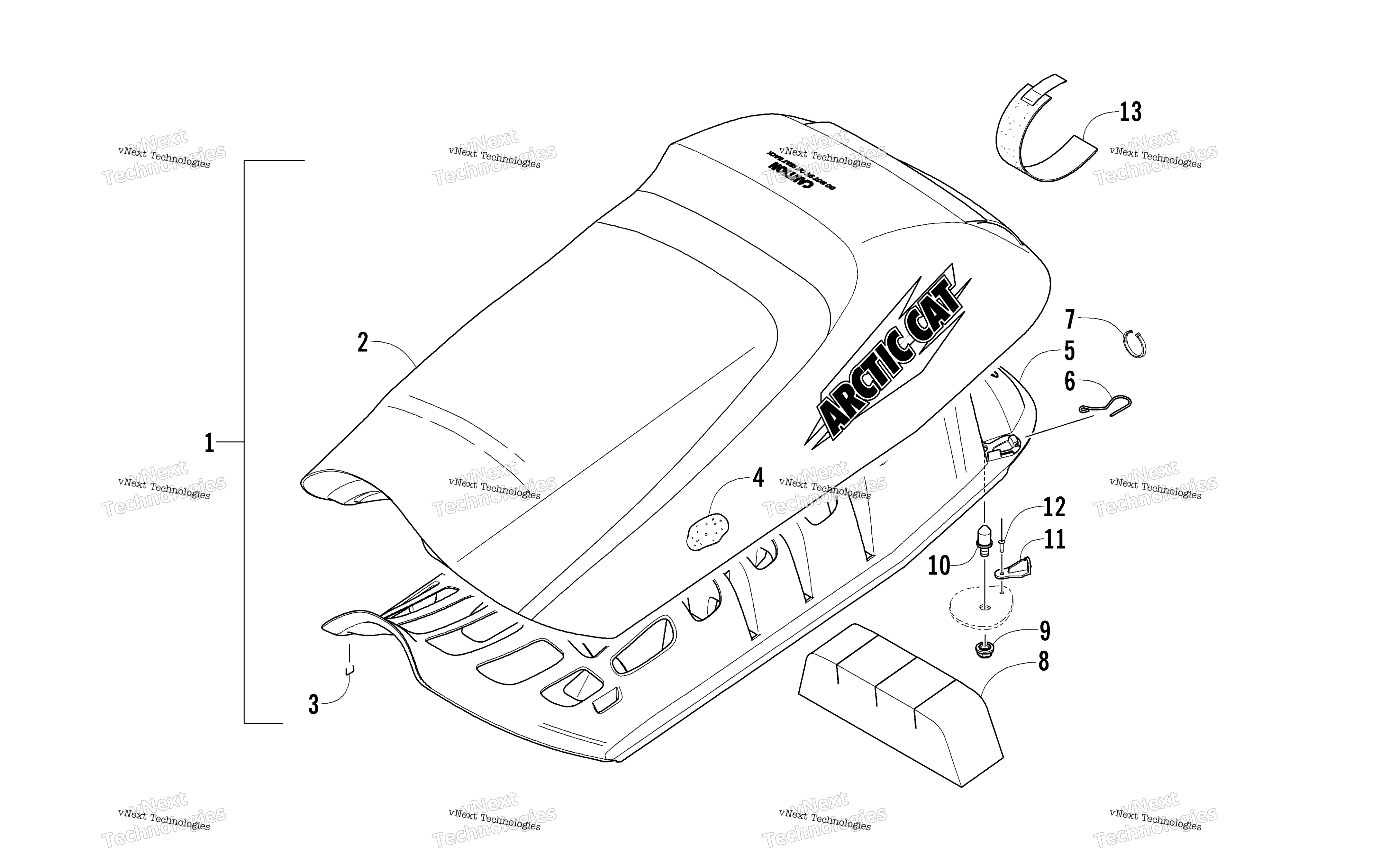

Схема сиденья Assembly для CROSSFIRE 600 EFI ORANGE (S2007CFD36USO)
Схема
Детали
Номер
Наименование детали
Цена
0
Kit, Tool Not Illustrated art. 3706-731
По запросу
1
Complete Seat Assembly (inc. 2-8) art. 7999-232
По запросу
2
Cover, Seat art. 3706-453
По запросу
3
Staple art. 0624-528
По запросу
4
Foam, Seat Cushion art. 3706-118
По запросу
5
Seat-Base art. 4606-128
По запросу
6
Clip, Retaining art. 1623-393
По запросу
7
Зажим Arctic Cat art. 0123-788
По запросу
8
Foam, Compartment art. 0617-512
По запросу
9
Гайка Arctic Cat art. 8047-426
По запросу
10
Stud, Latch art. 1623-458
По запросу
11
Cover, Latch - Right art. 4606-322
По запросу
12
Rivet art. 8061-628
По запросу
13
Retainer, Tool Kit Alternately located on the Front Frame and Footrest Assembly. art. 3706-033
По запросу
