модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI LXR GREEN (S2007F5CLXUSG)

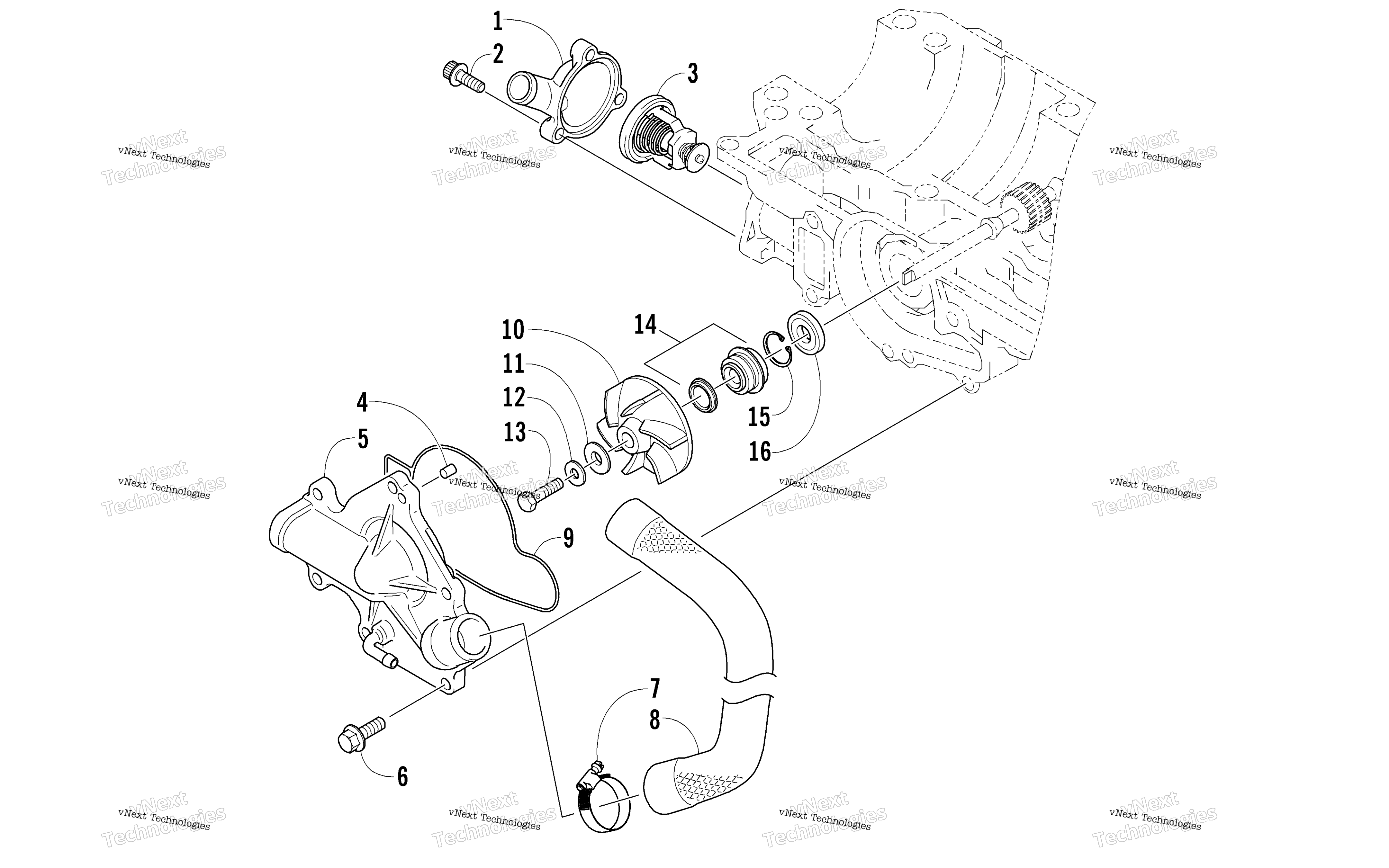

Схема системы охлаждения Pump/Water Manifold для F5 EFI LXR GREEN (S2007F5CLXUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Cap, Thermostat art. 3006-914
По запросу
2
Bolt, Thermostat Cap art. 3007-446
По запросу
3
Термостат Arctic Cat art. 3007-041
от 12 485 ₽
4
Pin, Dowel art. 3005-899
По запросу
5
Cover, Water Pump art. 3006-942
По запросу
6
Bolt art. 3007-409
По запросу
7
Хомут Arctic Cat art. 3006-324
от 987 ₽
8
Hose, Water Inlet art. 3008-661
По запросу
9
O-Ring art. 3006-356
По запросу
10
Impeller, Water Pump art. 3005-697
По запросу
11
Washer, Shaft art. 3003-431
По запросу
12
Washer art. 3003-432
По запросу
13
Bolt, Shaft art. 3003-426
По запросу
14
Seal, Mechanical Water Pump art. 3005-909
По запросу
15
Стопорное кольцо Arctic Cat art. 3007-714
от 683 ₽
16
Сальник помпы Arctic Cat art. 3007-431
от 136 ₽
Аналог
5 110 ₽
Требуется 1 шт.
