модель 2007 года
- Модель Firecat 500
- Код модели F5 EFI ORANGE (S2007F5CEFUSO)

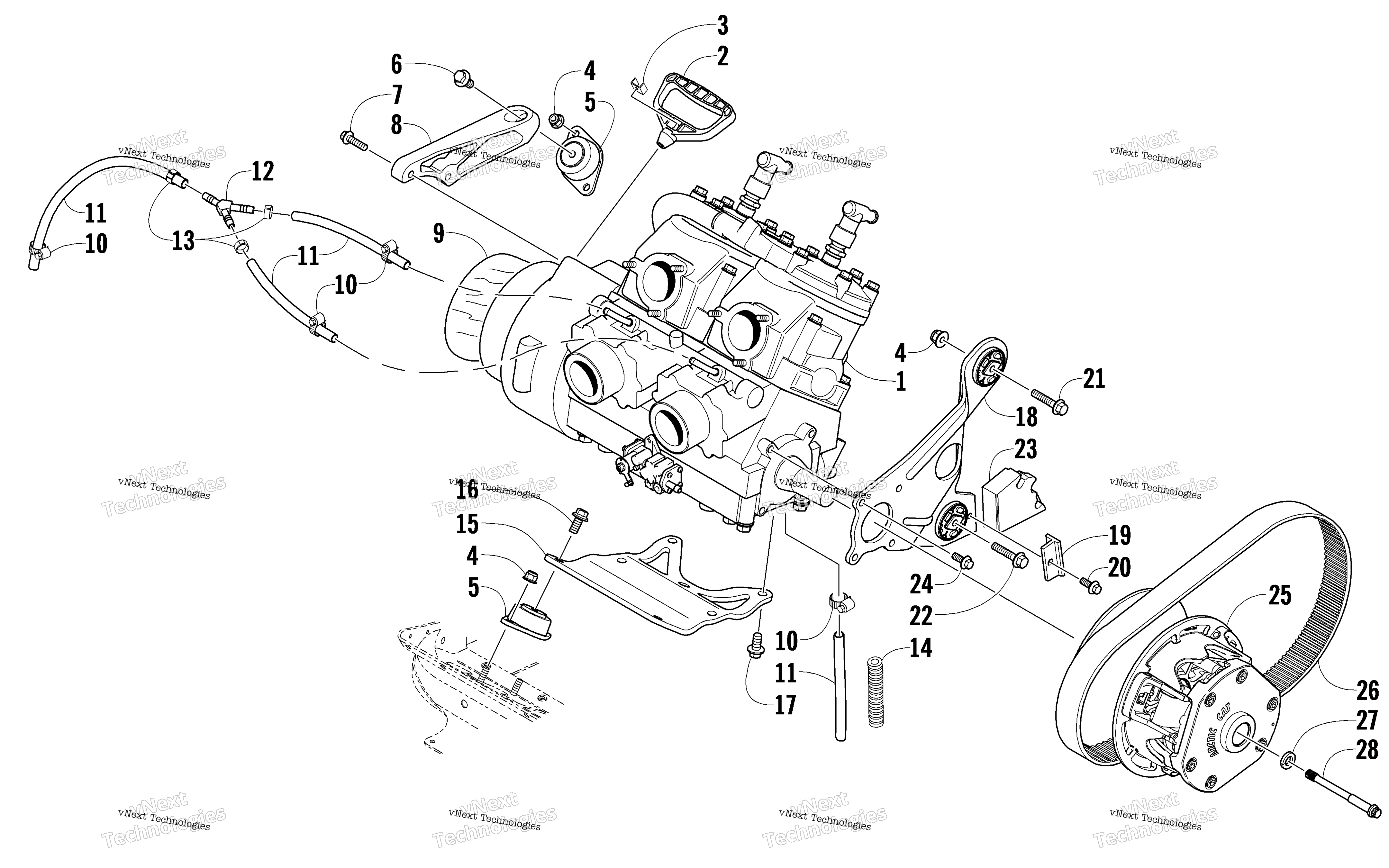

Схема двигателя And Related Parts для F5 EFI ORANGE (S2007F5CEFUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
ENGINE,AX50L6 W/O EFI COMPONENTS art. 0662-475
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
5
Mount, Engine art. 0608-496
По запросу
6
Болт Arctic Cat art. 8409-020
от 110 ₽
7
Болт M8X1.25X30 Arctic Cat art. 8408-831
По запросу
8
Bracket, Engine Mounting - Right art. 0708-478
По запросу
9
Foil, Protective art. 1670-328
По запросу
10
Clamp, Hose art. 0623-373
По запросу
11
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
12
Y-Fitting art. 1670-596
По запросу
13
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
14
Conduit, Flexible - 5 ft art. 0619-776
По запросу
15
Plate, Engine - Front art. 0608-474
По запросу
16
Болт Arctic Cat art. 8409-016
от 221 ₽
17
SCREW,CAP-HFH M10X1.25X20 CL10.9 W/2353 art. 8409-021
По запросу
18
Bracket, Engine Mounting - Left art. 0708-484
По запросу
19
Stop, Torque Bumper art. 0608-512
По запросу
20
Screw, Self-Tapping art. 0623-765
По запросу
21
Screw, Cap art. 8408-845
от 1 415 ₽
22
Screw, Cap art. 1623-642
По запросу
23
Bumper, Torque art. 0608-511
По запросу
24
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
25
Clutch, Drive - UNCAL-8.25 30MM/S art. 0746-838
По запросу
26
Ремень вариатора Arctic Cat art. 0627-046
По запросу
27
Washer, High Collar art. 0623-210
По запросу
28
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
