модель 2007 года
- Модель F-8
- Код модели F8 EFI LXR BLACK (S2007F8HLXUSB)

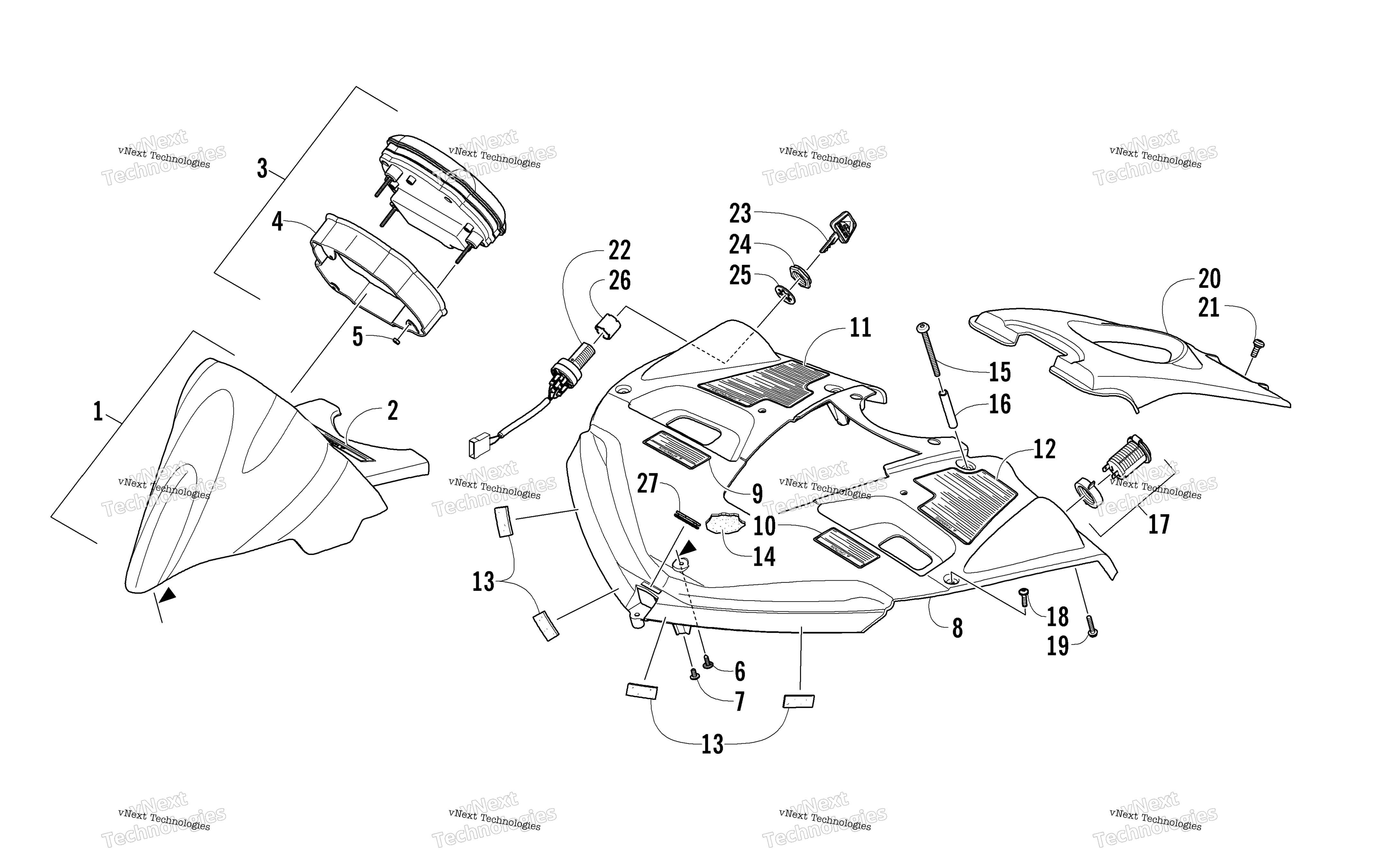

Схема консоли Assembly для F8 EFI LXR BLACK (S2007F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Speedometer/Tachometer (inc. 2) art. 2718-031
По запросу
2
Decal, Warning - Handlebar Riser art. 7611-572
По запросу
3
SPEEDO/TACH-DIGITAL-07 F SERIES ACT-R (inc. 4-5) art. 0620-339
По запросу
4
Bracket, Retaining art. 0620-281
По запросу
5
Nut w/Washer art. 0620-280
По запросу
6
Винт-саморез Arctic Cat art. 1623-129
По запросу
7
Screw, Self-Tapping art. 1623-661
По запросу
8
Console Black (inc. 9-12) art. 2718-065
По запросу
9
Decal, Caution - English art. 7611-575
По запросу
10
Decal, Caution - French art. 7611-574
По запросу
11
Decal, Warning - French art. 7611-428
По запросу
12
Decal, Warning - English art. 7611-427
По запросу
13
Tape, Double-Coated - Acrylic Foam art. 0619-946
По запросу
14
KIT,CONSOLE FOAM-SERV PARTS art. 0717-199
По запросу
15
Screw, Shoulder - TSTRH M6 x 1.0 x 80mm art. 1623-669
По запросу
16
Spacer art. 1623-591
По запросу
17
Розетка 12V Arctic Cat art. 0641-897
По запросу
18
Screw, Self-Tapping art. 1623-618
По запросу
19
Screw, Self-Tapping art. 0623-785
По запросу
20
Close-Off, Handlebar art. 3706-012
По запросу
21
Винт Arctic Cat art. 0423-396
от 473 ₽
22
Замок зажигания Arctic Cat art. 0609-806
По запросу
24
Гайка Arctic Cat art. 0609-113
от 221 ₽
25
Washer art. 0123-899
По запросу
26
Spacer art. 0609-450
По запросу
27
Grommet art. 4606-274
По запросу
