модель 2007 года
- Модель F-8
- Код модели F8 EFI SNO PRO BLACK (S2007F8HEPUSB)

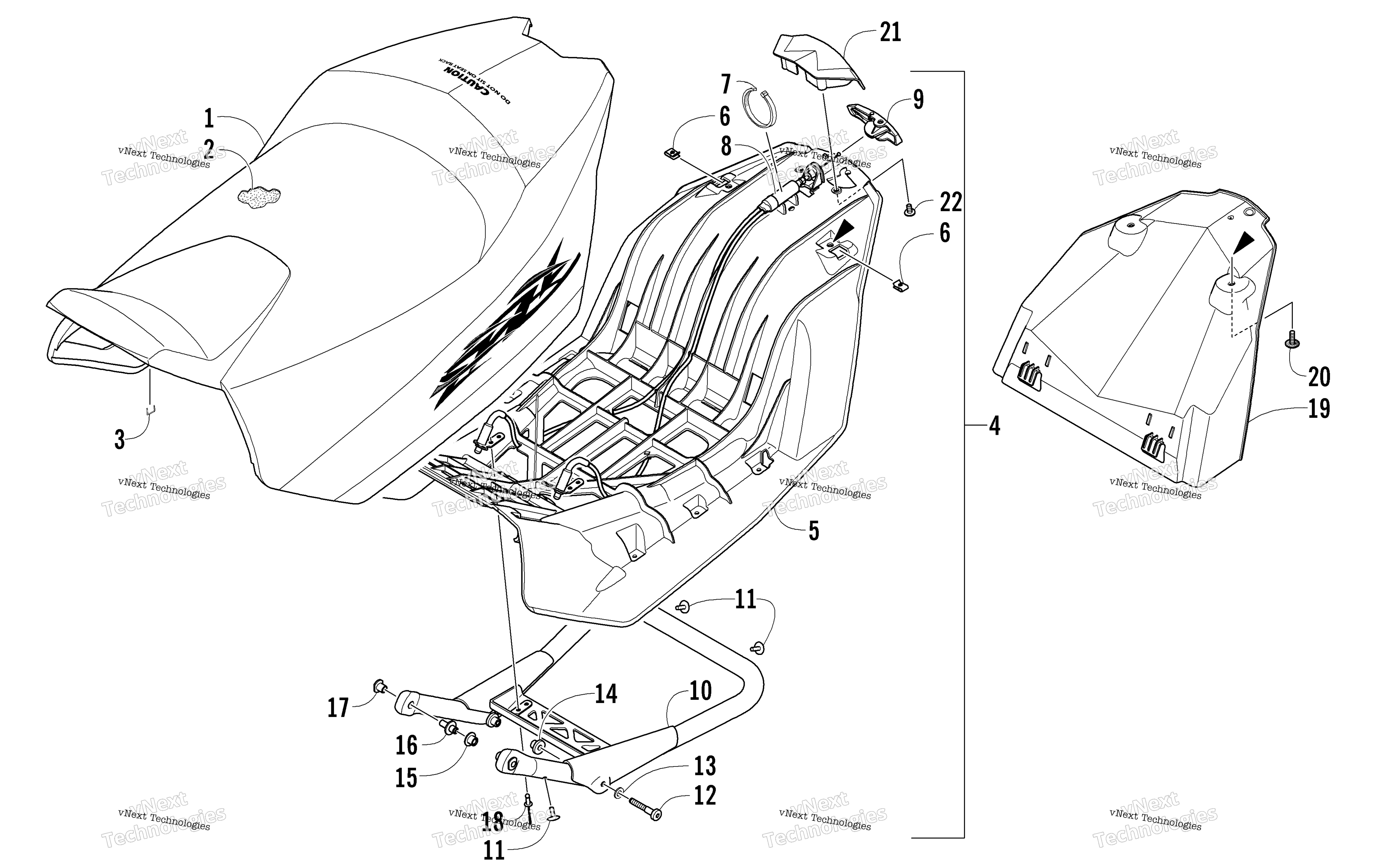

Схема сиденья Assembly для F8 EFI SNO PRO BLACK (S2007F8HEPUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Complete Seat Assembly art. 7999-339
По запросу
1
Cover, Seat Black art. 3706-540
По запросу
2
Foam, Seat art. 0617-467
По запросу
3
Staple art. 0624-528
По запросу
4
Seat-Base - Assembly (inc. 5-18) art. 3706-284
По запросу
5
Seat-Base art. 3606-662
По запросу
6
CLIP, TINERMAN -C07508-8A-4 art. 0423-060
По запросу
7
Зажим Arctic Cat art. 0123-788
По запросу
8
Cable, Seat Adjuster art. 4606-337
По запросу
9
Lever, Seat Adjuster Cable art. 4606-380
По запросу
10
Frame, Seat art. 3706-641
По запросу
11
Rivet art. 8061-688
По запросу
12
Pin, Slide - Bottom art. 4606-338
По запросу
13
Shim art. 1623-658
По запросу
14
Втулка сиденья Arctic Cat art. 1623-524
от 473 ₽
15
Втулка Arctic Cat art. 1623-525
от 420 ₽
16
Pin, Slide - Top art. 4606-339
По запросу
17
Nut, Slide Pin art. 1623-542
По запросу
18
Заклепка Arctic Cat art. 8060-686
от 116 ₽
19
Panel, Seat-Base art. 4606-225
По запросу
20
Винт Arctic Cat art. 2623-164
от 368 ₽
21
Housing, Cable - Seat Adjuster art. 4606-345
По запросу
22
Screw, Self-Tapping art. 1623-463
По запросу
