модель 2007 года
- Модель F1000
- Код модели F1000 EFI BLACK (S2007F1LEFUSB)

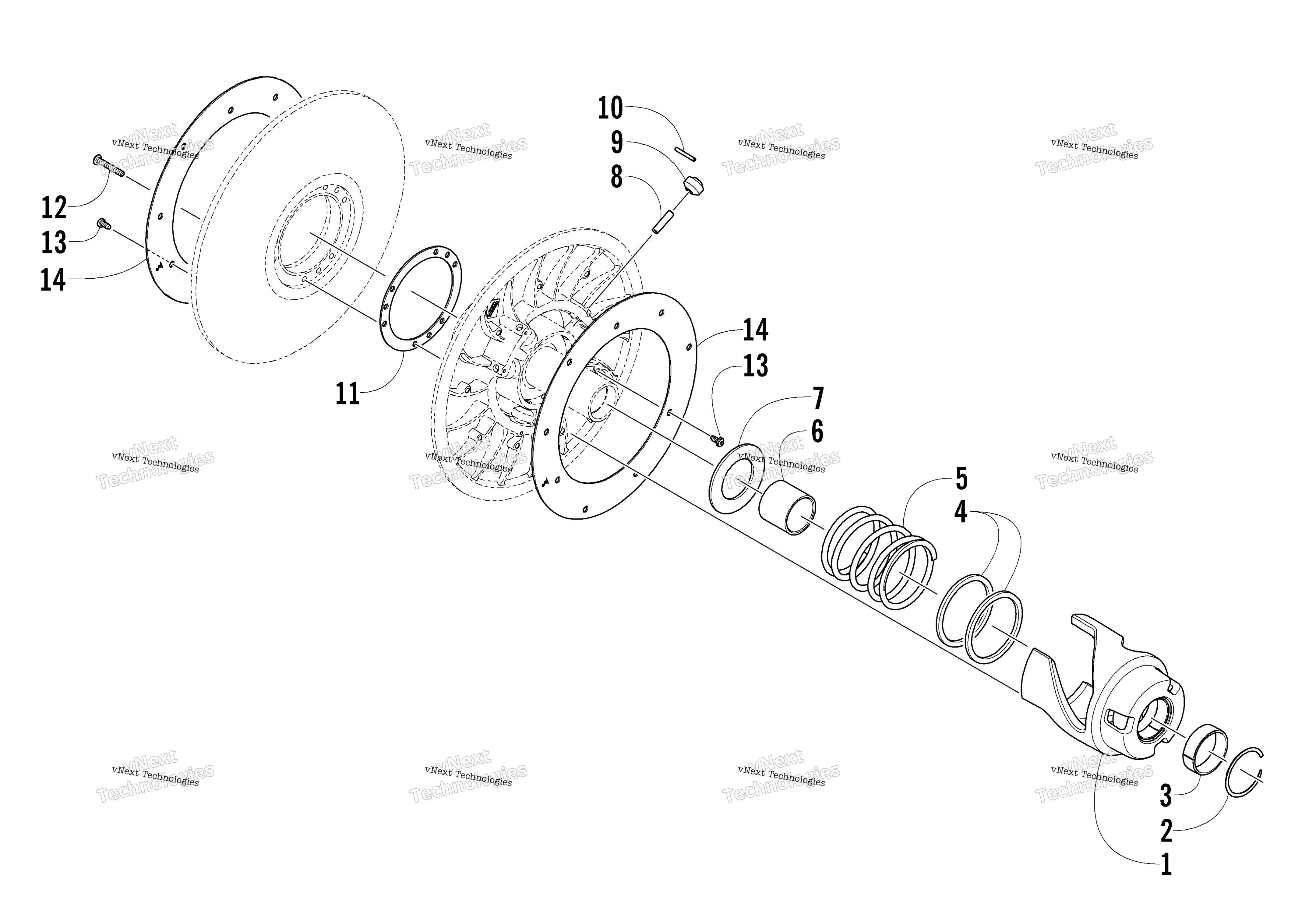

Схема ведомого Clutch для F1000 EFI BLACK (S2007F1LEFUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Bracket, Torque 38° (inc. 2-3) art. 0748-689
По запросу
1
Муфта ведомого вариатора Arctic Cat art. 0748-662
По запросу
2
Ring, Snap art. 0648-433
По запросу
3
Втулка ведомого вариатора Arctic Cat art. 0648-009
от 10 602 ₽
4
Seat, Spring art. 0648-713
По запросу
5
Spring, Driven Clutch - Orange art. 0648-774
По запросу
6
Spacer art. 0648-753
По запросу
7
Seat, Spring - Driven art. 0648-453
По запросу
8
Палец ролика ведомого вариатора Arctic Cat art. 0648-097
от 987 ₽
9
Ролик вариатора Arctic Cat art. 0648-139
от 584 ₽
Аналог
584 ₽
Требуется 6 шт.
10
Шплинт Arctic Cat art. 8070-224
По запросу
11
Шайба ведомого вариатора Arctic Cat art. 0637-322
от 4 179 ₽
12
Винт ведомого вариатора Arctic Cat art. 1623-517
По запросу
13
Болт Arctic Cat art. 0623-914
По запросу
14
Cover, Sheave art. 0648-728
По запросу
14
CLUTCH,DRIVEN-10.4 (46/40 ORN)-W/PLATES art. 0726-278
По запросу
