модель 2007 года
- Модель F1000
- Код модели F1000 EFI LXR BLACK (S2007F1LLXUSB)

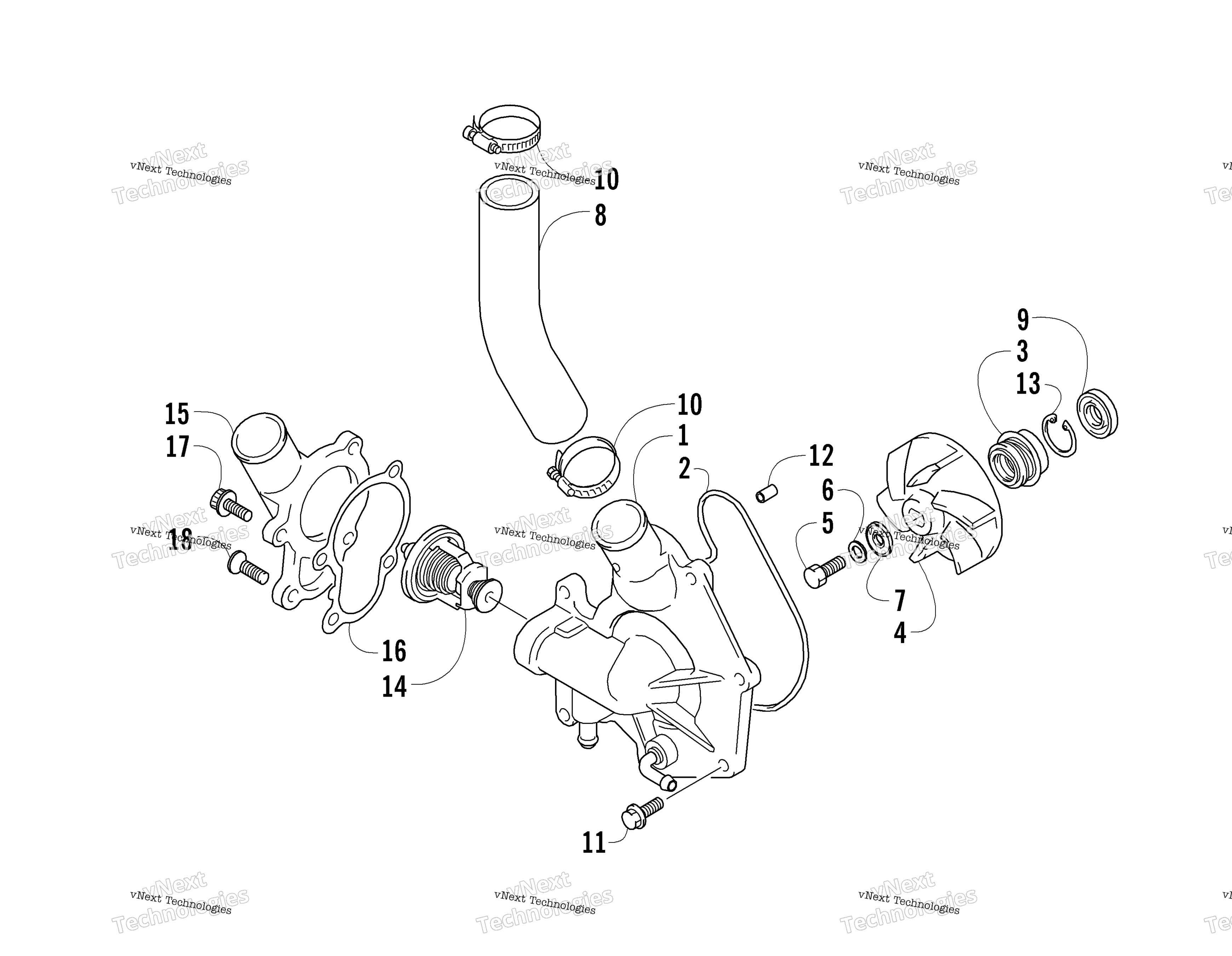

Схема системы охлаждения Pump And Thermostat для F1000 EFI LXR BLACK (S2007F1LLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Water Pump art. 3007-296
По запросу
2
O-Ring, Water Pump Case art. 3007-297
По запросу
3
Seal, Mechanical Water Pump art. 3007-476
По запросу
4
Impeller, Water Pump art. 3007-299
По запросу
5
Bolt, Shaft art. 3003-426
По запросу
6
Washer, Shaft art. 3003-431
По запросу
7
Gasket art. 3007-300
По запросу
8
Hose, Water Inlet art. 3007-301
По запросу
9
Seal, Oil art. 3007-302
По запросу
10
Хомут Arctic Cat art. 3004-786
от 1 596 ₽
11
Bolt art. 3007-409
По запросу
12
Pin, Dowel art. 3006-321
По запросу
13
Circlip art. 3007-303
По запросу
14
Термостат Arctic Cat art. 3007-041
от 12 485 ₽
15
Housing, Thermostat art. 3007-304
По запросу
16
Прокладка крышки термостата Arctic Cat art. 3007-543
от 2 615 ₽
17
Bolt, Thermostat Cap art. 3007-446
По запросу
18
Screw, Machine art. 3007-306
По запросу
