модель 2007 года
- Модель M-8
- Код модели M8 EFI 153 ORANGE SNO PRO (S2007M8HSPUSO)

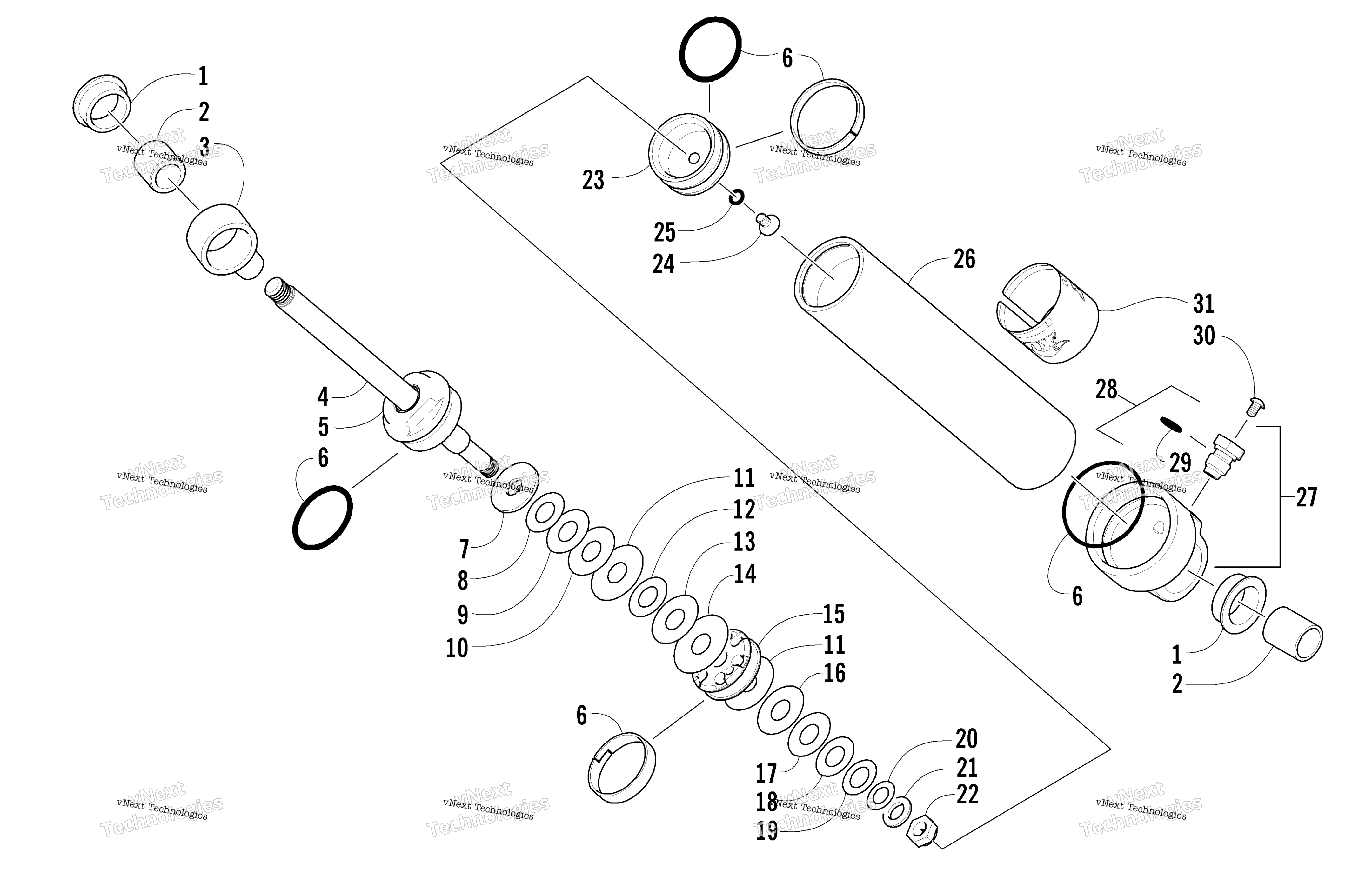

Схема задней части Suspension Rear Arm Shock Absorber для M8 EFI 153 ORANGE SNO PRO (S2007M8HSPUSO)
Схема
Детали
Номер
Наименование детали
Цена
0
Shock Absorber - Rear Arm art. 1704-568
По запросу
0
S/M SYN SHOCK OIL MED WT-1 QUART Not Illustrated art. 4639-368
По запросу
1
Bushing art. 1604-222
По запросу
2
Sleeve art. 2604-223
По запросу
3
Eylet, Shock art. 0604-893
По запросу
4
SHAFT,CHROME-.498 X 7.35" art. 2604-863
По запросу
5
Bearing - Assembly art. 2604-413
По запросу
6
Kit, Seal/Rebuild art. 2604-815
По запросу
7
Washer, Top Out - 1.125OD x 0.378ID x 0.093 art. 0603-540
По запросу
8
Valve, 0.900 x 0.015 in. art. 0603-886
По запросу
9
Valve, 1.000 x 0.015 in. art. 0603-887
По запросу
10
Valve, 1.100 x 0.015 in. art. 0603-888
По запросу
11
Valve, 1.250 x 0.010 in. art. 0603-347
По запросу
12
Valve, 0.900 x 0.006 in. art. 0603-336
По запросу
13
Valve, 1.100 x 0.010 in. art. 0603-344
По запросу
14
Valve, 1.300 x 0.010 in. art. 0603-350
По запросу
15
Piston, 0.039 in. - Orifice art. 1604-437
По запросу
16
Valve, 1.100 x 0.008 in. art. 0603-343
По запросу
17
Valve, 1.000 x 0.010 in. art. 0603-341
По запросу
18
Valve, 0.900 x 0.010 in. art. 0603-338
По запросу
19
Valve, 0.800 x 0.010 in. art. 0603-335
По запросу
20
Valve, .700 DIA X .010 art. 2603-045
По запросу
21
Washer, Backup art. 0603-389
По запросу
22
Nut, Cap - Fox Shock art. 0603-301
По запросу
23
Piston, Floating Assy art. 2604-816
По запросу
24
Screw, Machine - w/O-Ring (inc. 25) art. 1604-316
По запросу
25
O-Ring (FOX only) art. 1604-425
По запросу
26
Body, Shock art. 2604-864
По запросу
27
End Cap, Shock - Assembly (inc. 28-29) art. 2604-817
По запросу
28
Valve, Pressure - Assembly (inc. 29) art. 0703-341
По запросу
29
O-Ring art. 1604-318
По запросу
30
Screw, Valve art. 0624-097
По запросу
31
Decal, Shock art. 2604-897
По запросу
