модель 2007 года
- Модель Z1
- Код модели JAGUAR Z1 1100 EFI BLACK (S2007Z1NJGUSB)

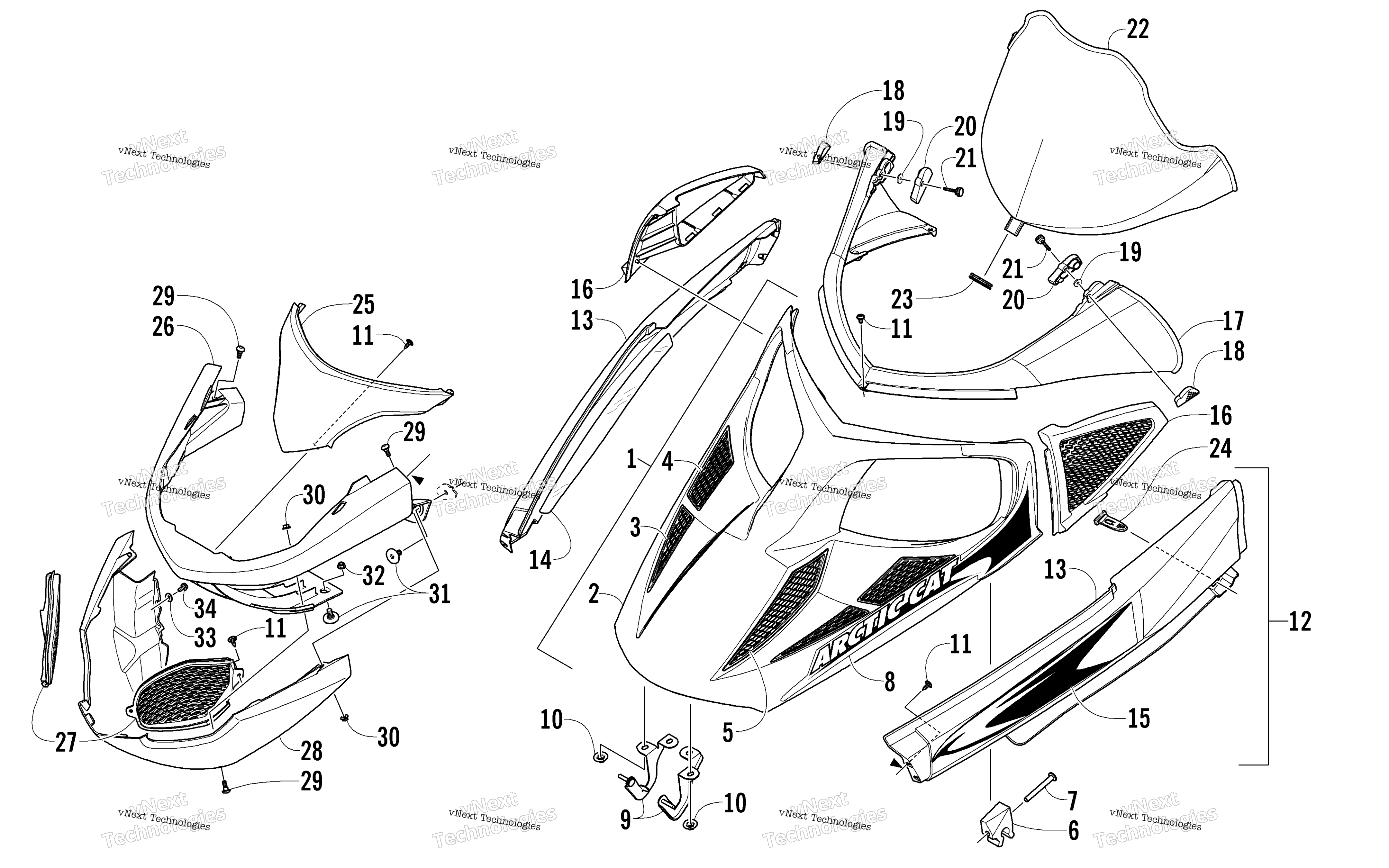

Схема Hood, Windshield, и передний Bumper узла для JAGUAR Z1 1100 EFI BLACK (S2007Z1NJGUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Black (inc. 2-8) art. 2718-090
По запросу
2
Hood w/o Decals - Black (inc. 3-7) art. 7999-265
По запросу
3
Vent, Hood - Outer Front - Left Pewter art. 4606-699
По запросу
3
Vent, Hood - Outer Front - Right Pewter art. 4606-698
По запросу
4
Vent, Hood - Outer Rear - Right Pewter art. 4606-700
По запросу
4
Vent, Hood - Outer Rear - Left Pewter art. 4606-701
По запросу
5
Vent, Hood - Inner - Right Pewter art. 4606-696
По запросу
5
Vent, Hood - Inner - Left Pewter art. 4606-697
По запросу
6
Крепеж капота правый Arctic Cat art. 1623-614
от 1 796 ₽
6
Clip, Rubber - Hood Hold-Down - Left art. 1623-615
По запросу
7
Палец Arctic Cat art. 1623-610
По запросу
8
Decal, Hood - Right Black art. 7611-760
По запросу
8
Decal, Hood - Left Black art. 7611-761
По запросу
9
Bracket, Hinge - Right art. 3706-348
По запросу
9
Bracket, Hinge - Left art. 3706-347
По запросу
10
Гайка Arctic Cat art. 1623-469
По запросу
11
Винт-саморез Arctic Cat art. 1623-129
По запросу
12
Spar, Front - w/Decals - Left (inc. 13 and 15) art. 3706-849
По запросу
12
Spar, Front - w/Decals - Right (inc. 13-15) art. 3706-848
По запросу
13
Spar, Front - w/o Decals - Left - Black art. 4606-885
По запросу
13
Spar, Front - w/o Decals - Right - Black (inc. 14) art. 4606-884
По запросу
14
Foil, Spar - Right art. 4606-934
По запросу
15
Decal, Front Spar - Left Black art. 7611-765
По запросу
15
Decal, Front Spar - Right Black art. 7611-764
По запросу
16
Bezel, Intake - Assembly - Left - Black art. 5606-925
По запросу
16
Bezel, Intake - Assembly - Right - Black art. 5606-924
По запросу
17
Base, Windshield art. 3606-700
По запросу
18
Latch, Windshield - Left art. 4606-783
По запросу
18
Latch, Windshield - Right art. 4606-782
По запросу
19
Washer, Rubber - Windshield Latch art. 1623-583
По запросу
20
Plate, Backing - Latch - Left art. 4606-393
По запросу
20
Plate, Backing - Latch - Right art. 4606-392
По запросу
21
Screw, Thumb art. 1623-647
По запросу
22
Windshield art. 3606-701
По запросу
23
Grommet art. 4606-274
По запросу
24
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
25
Fascia, Bumper - Upper - Black art. 4606-518
По запросу
26
Bumper, Front Black art. 4606-512
По запросу
27
Vent, Bumper - Right Pewter art. 4606-694
По запросу
27
Vent, Bumper - Left Pewter art. 4606-695
По запросу
28
Нижняя панель бампера Arctic Cat art. 5606-462
от 10 406 ₽
29
Болт Arctic Cat art. 0423-355
По запросу
30
Гайка Arctic Cat art. 8427-602
от 116 ₽
31
SCREW,FUEL TANK art. 0423-130
По запросу
32
Гайка Arctic Cat art. 8424-602
от 110 ₽
33
Шайба Arctic Cat art. 8053-242
По запросу
34
Болт Arctic Cat art. 0623-966
от 168 ₽
Другие схемы модели
Hood, Windshield, и передний Bumper узел
