модель 2008 года
- Модель Bearcat Wide Track 660 Turbo
- Код модели BEARCAT WIDE TRACK TURBO (S2008BCFTWUSR)

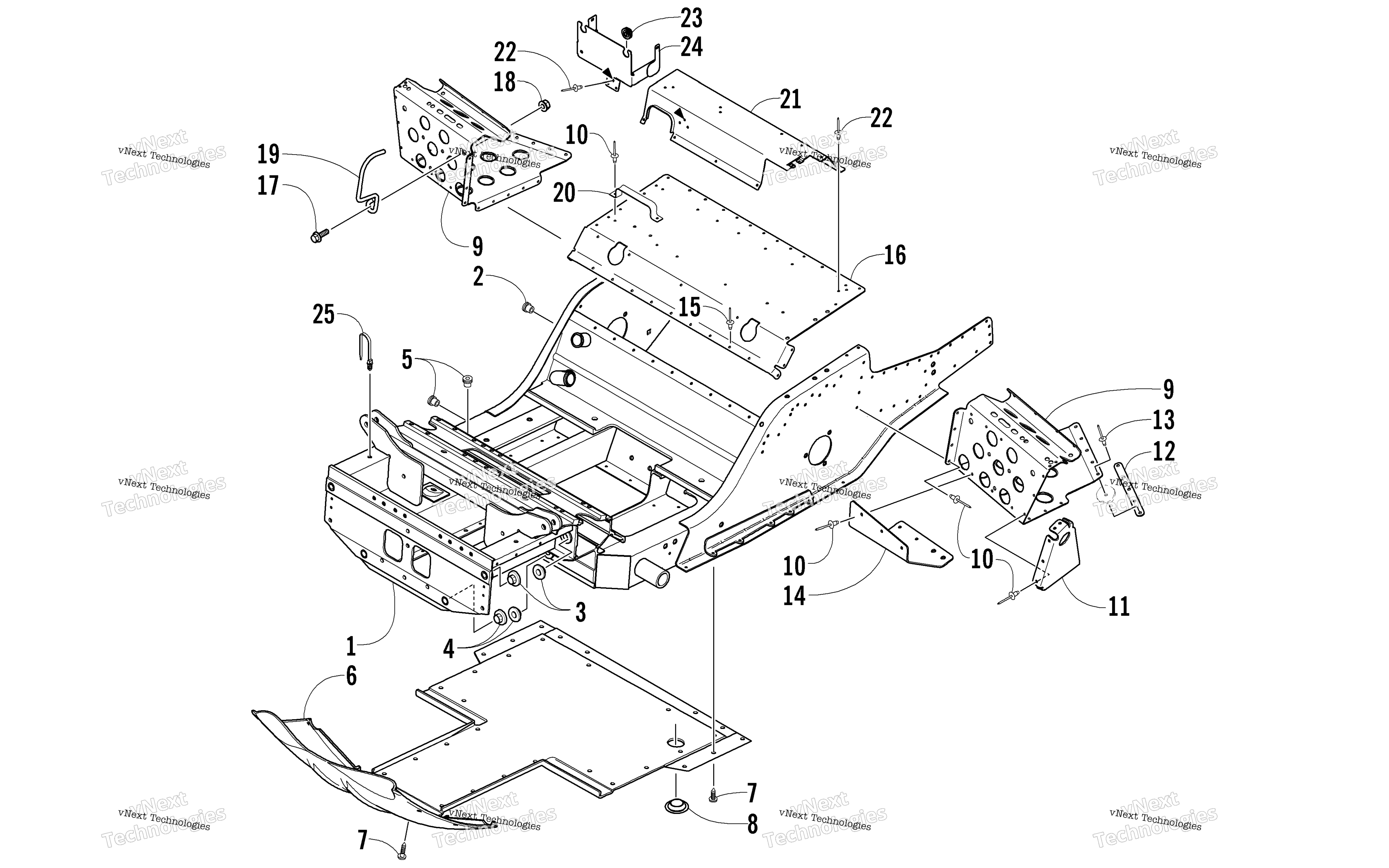

Схема передней части Frame And Footrest Assembly для BEARCAT WIDE TRACK TURBO (S2008BCFTWUSR)
Схема
Детали
Номер
Наименование детали
Цена
1
Chassis Assembly (inc. 2-5) art. 1707-086
По запросу
2
Insert art. 0623-581
По запросу
3
Insert, Upper A-Arm Mount art. 0607-421
По запросу
4
Insert, Lower A-Arm Mount art. 0607-420
По запросу
5
Insert art. 0623-582
По запросу
6
Belly Pan - Center art. 2706-516
По запросу
7
Саморез 10-12X3/4 Arctic Cat art. 2623-163
от 326 ₽
8
Сливная пробка Arctic Cat art. 2606-367
По запросу
9
Footrest - Left art. 2606-275
По запросу
9
Footrest - Right art. 2606-274
По запросу
10
Rivet art. 0623-166
По запросу
11
Bracket, Footrest - Right art. 0607-676
По запросу
11
Bracket, Footrest - Left art. 0607-677
По запросу
12
PLATE,BACKING-FOOTREST-PTD BLK art. 2706-110
По запросу
13
Rivet art. 0623-282
По запросу
14
Plate, Backing - Footrest - Left art. 0607-679
По запросу
14
Plate, Backing - Footrest - Right art. 0607-678
По запросу
15
Rivet, Solid art. 0123-418
По запросу
16
Cover, Front art. 4606-060
По запросу
17
Screw, Cap art. 8020-040
По запросу
18
Nut, Lock art. 8047-366
По запросу
19
Bracket, Harness - Painted Black art. 0745-200
По запросу
20
Bracket, Hose Hold-Down - Painted Black art. 0707-710
По запросу
21
Support, Gas Tank art. 0607-864
По запросу
22
Rivet art. 8060-484
По запросу
23
Mount, ECU art. 0645-359
По запросу
24
Bracket, Fusebox/ECU art. 0745-271
По запросу
25
Tie, Cable - Push Mount art. 0623-677
По запросу
