модель 2008 года
- Модель Crossfire 500
- Код модели CROSSFIRE 500 EFI BLACK (S2008CFC36USB)

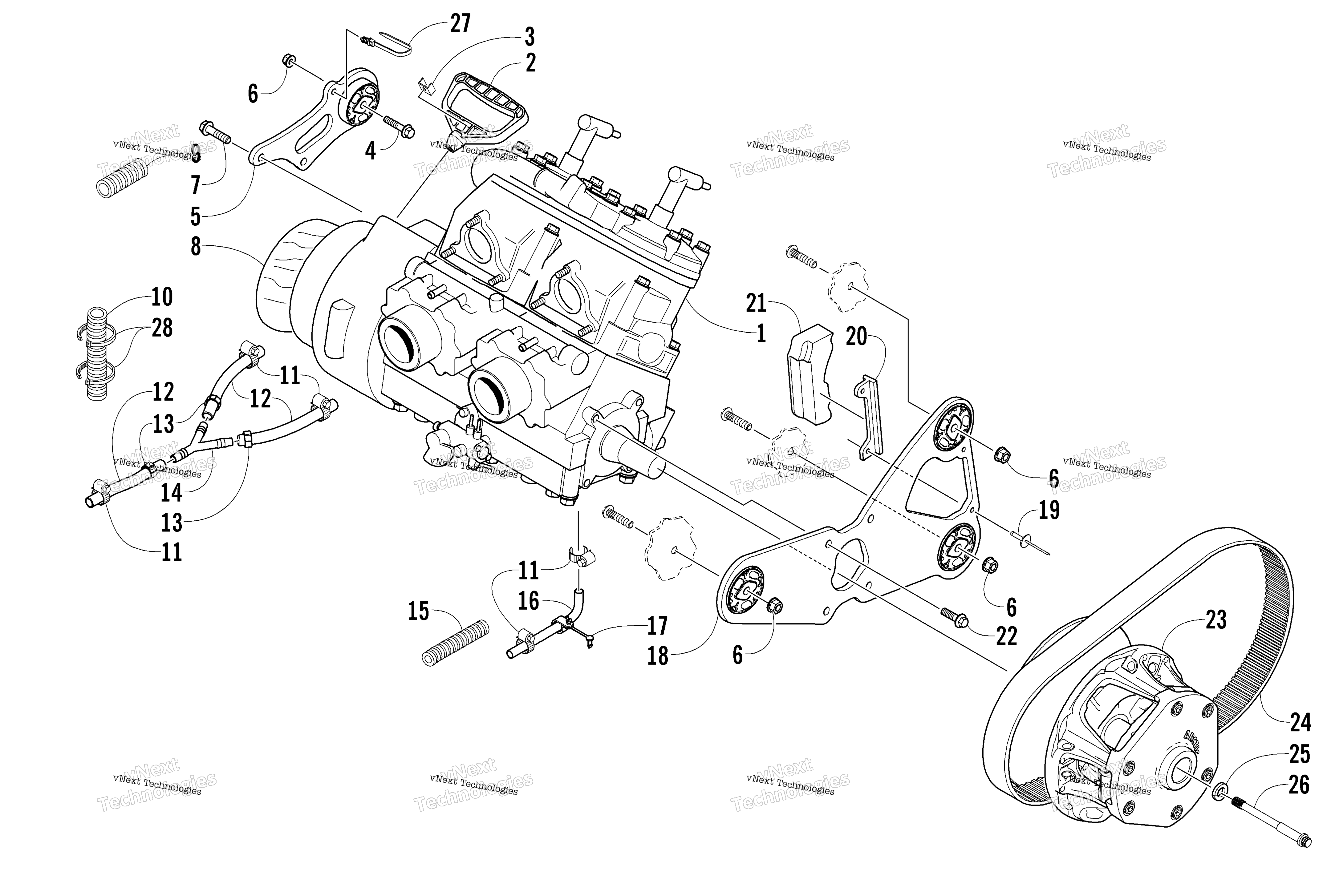

Схема двигателя And Related Parts для CROSSFIRE 500 EFI BLACK (S2008CFC36USB)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine, AX50L6 w/o EFI Components art. 0662-510
По запросу
2
Handle, Recoil art. 0636-363
По запросу
3
Cap, Recoil Handle art. 0606-885
По запросу
4
Screw, Cap art. 8020-136
По запросу
5
Bracket, Engine Mounting - Rear - Right art. 0708-498
По запросу
6
Гайка Arctic Cat art. 8047-426
По запросу
7
Screw, Cap art. 8413-831
По запросу
8
Foil, Protective art. 1670-328
По запросу
9
Conduit, Flexible - 4 in. art. 0619-619
По запросу
10
Conduit (3/4 in. ID) - 6 in. art. 0619-994
По запросу
11
Clamp, Hose art. 0623-373
По запросу
12
Hose, Water-10 FT {0619-124} art. 0610-076
По запросу
13
CLAMP, HOSE-14.5MM TO 17.0MM art. 0610-581
По запросу
14
Y-Fitting art. 1670-596
По запросу
15
Conduit, Flexible - 5 ft art. 0619-776
По запросу
16
Hose, Coolant art. 0610-699
По запросу
17
Clamp, Push-Mount art. 1623-659
По запросу
18
Bracket, Engine Mounting - Left (inc. 19-20) art. 0708-507
По запросу
19
RIVET,BLIND-DH SST68 PL art. 8060-730
По запросу
20
Plate, Backing - Torque Bumper art. 0608-565
По запросу
21
Bumper, Torque art. 0608-462
По запросу
22
Болт тормозного диска Arctic Cat art. 8408-821
от 210 ₽
23
Clutch, Drive - UNCAL-8.25 30MM/S art. 0746-838
По запросу
24
Ремень вариатора Arctic Cat art. 0627-046
По запросу
25
Washer, High Collar art. 0623-210
По запросу
26
Болт ведущего вариатора 1/2-20X5-1/5-12 Arctic Cat art. 0623-804
По запросу
27
Tie, Cable - Push Mount art. 0623-677
По запросу
28
Зажим Arctic Cat art. 0123-788
По запросу
