модель 2008 года
- Модель Firecat 500
- Код модели F5 EFI ORANGE (S2008F5CEFUSO)

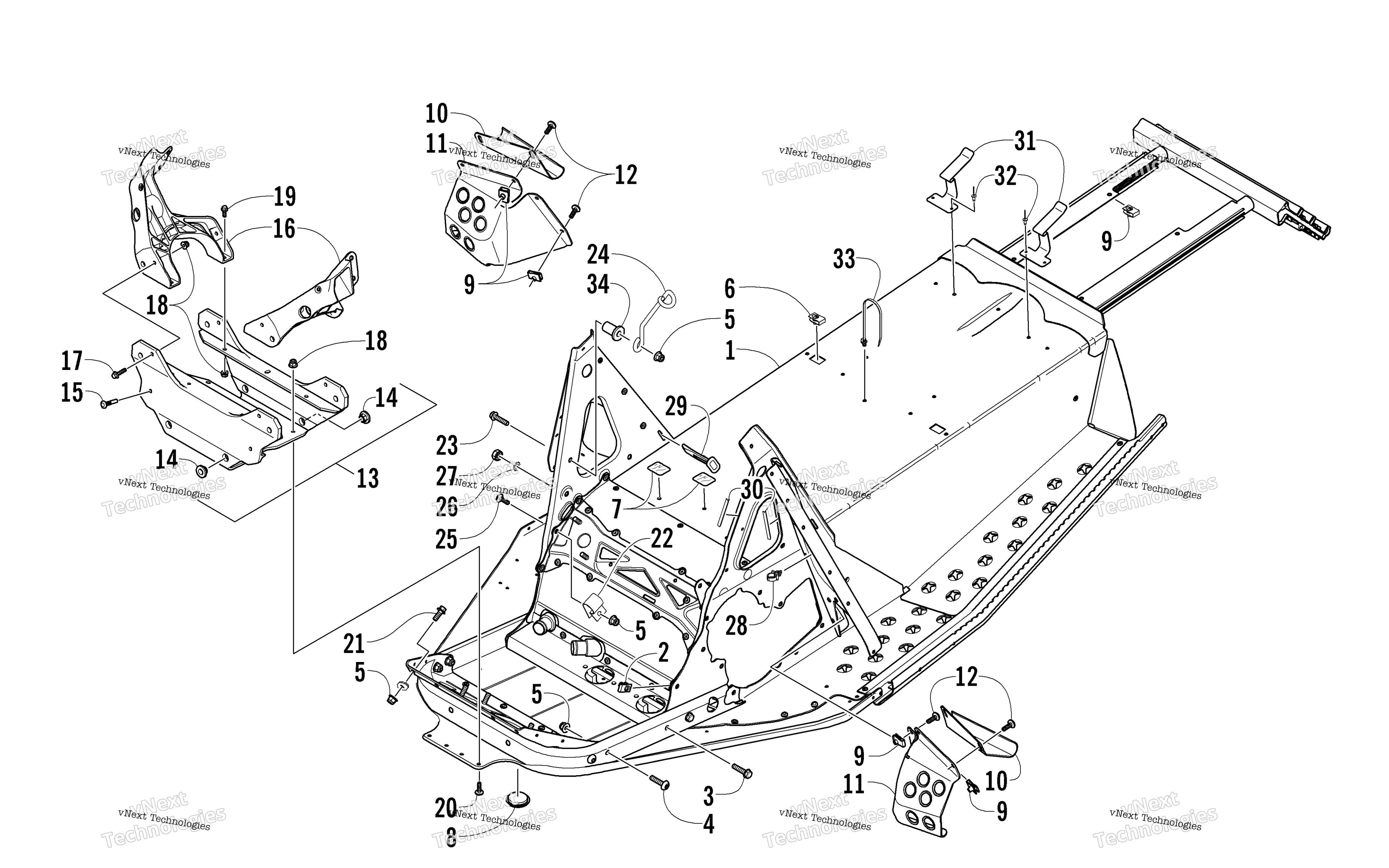

Схема шасси Assembly для F5 EFI ORANGE (S2008F5CEFUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
CHASSIS,2 STROKE-SPR ASSY (inc. 2-4 and four No. 5) art. 1707-184
По запросу
2
Clip, U-Nut art. 1623-640
По запросу
3
Screw, Cap art. 1623-428
По запросу
4
Screw, Cap art. 8476-835
По запросу
5
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
Аналог
Втулки А-образного верхнего рычага Arctic Cat / Yamaha
art. SM-08602
1 415 ₽
Требуется 10 шт.
6
Клипса рамы Arctic Cat art. 1623-637
от 368 ₽
7
Термоотражающая наклейка Arctic Cat art. 2606-007
от 326 ₽
8
Пробка Arctic Cat art. 1623-625
от 221 ₽
9
Клипса Arctic Cat art. 0423-577
от 168 ₽
10
Bracket, Toe Hook - Right art. 3606-920
По запросу
10
Bracket, Toe Hook - Left art. 3606-921
По запросу
11
Shield, Toe - Right art. 3606-710
По запросу
11
Shield, Toe - Left art. 3606-711
По запросу
12
Screw, Machine art. 8471-616
По запросу
13
Bracket, Front Suspension Mounting - w/Bushings (inc. 14-15) art. 1707-340
По запросу
14
Втулка подрамника Arctic Cat art. 0605-763
от 367 ₽
15
Bolt, Ribbed art. 1623-443
По запросу
16
Frame, Mounting - Shock - Left art. 0607-807
По запросу
16
Frame, Mounting - Shock - Right art. 0607-806
По запросу
17
Болт Arctic Cat art. 8408-625
от 116 ₽
18
Гайка Arctic Cat art. 8427-602
от 116 ₽
19
Болт Arctic Cat art. 8408-620
от 190 ₽
20
Болт Arctic Cat art. 8476-620
По запросу
21
Болт Arctic Cat art. 8408-820
от 110 ₽
22
Clamp, Routing art. 1623-080
По запросу
23
SCREW,CAP-HFH M8X1.25X70 CL8.8 Z&Y art. 8408-870
По запросу
24
Guide, Rope art. 0708-532
По запросу
25
Screw, Cap art. 8476-830
По запросу
26
Washer, Lock art. 8053-212
По запросу
27
Nut art. 0623-038
от 110 ₽
28
Clip, Routing Optional art. 0623-101
По запросу
29
Фиксатор капота правый Arctic Cat art. 4606-454
По запросу
29
Фиксатор пластика капота левый Arctic Cat art. 4606-455
от 788 ₽
30
Trim art. 0706-371
По запросу
31
Bracket, Seat Retainer art. 4706-061
По запросу
32
Rivet art. 8060-484
По запросу
33
Tie, Cable - Push Mount art. 0623-677
По запросу
34
Втулка нижнего рычага Arctic Cat art. 2603-543
от 690 ₽
