модель 2008 года
- Модель Firecat 600
- Код модели F6 EFI LXR BLACK (S2008F6DLXUSB)

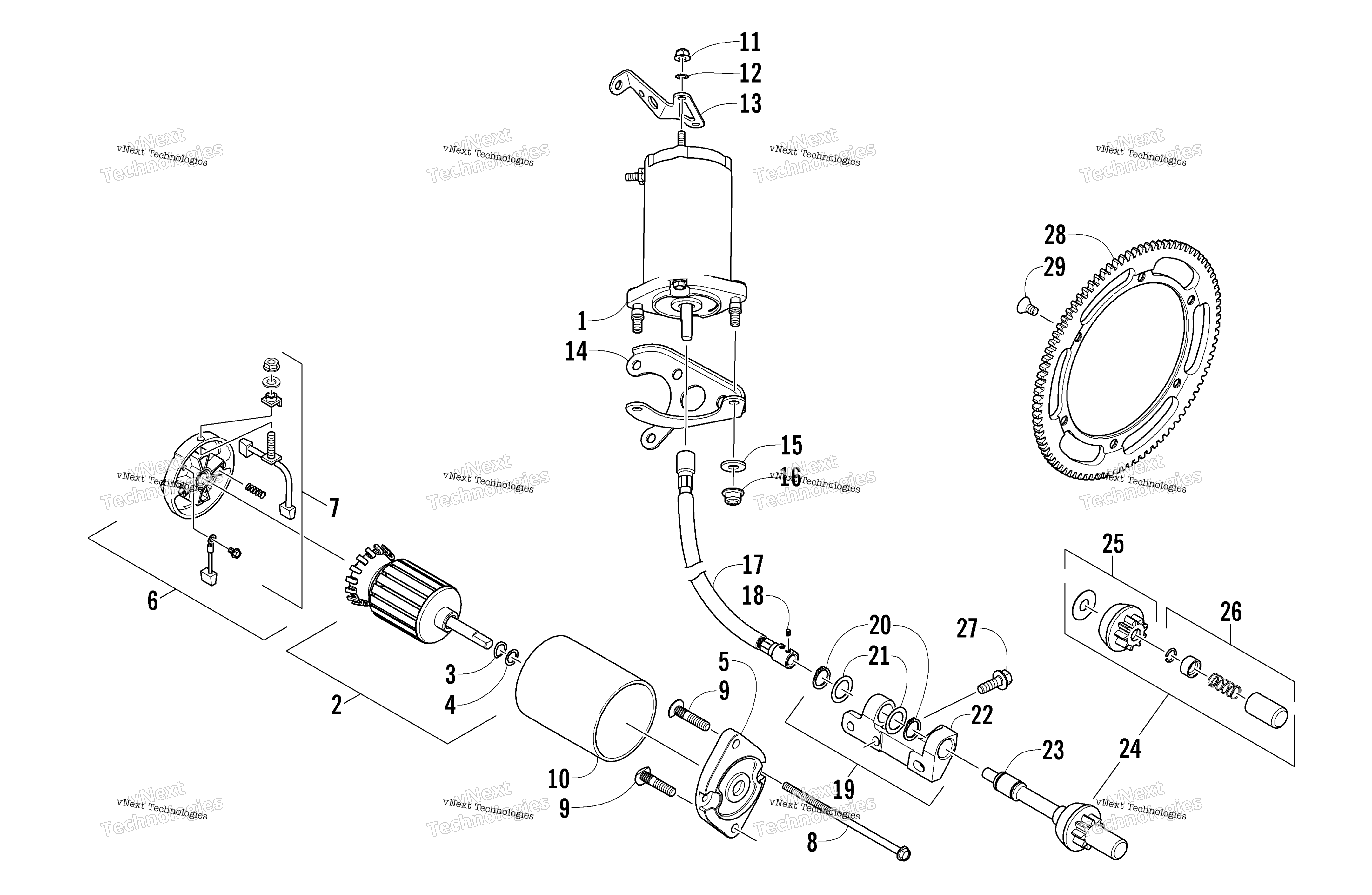

Схема Flex привод Starter Motor узла для F6 EFI LXR BLACK (S2008F6DLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor, Starter - Assembly - Flex-B w/Ribbolt/Nuts (inc. 2-10) art. 0745-356
от 1 162 ₽
2
Armature Assembly (inc. 3-4) art. 0645-296
По запросу
3
Washer, Wave art. 0645-131
По запросу
4
Washer, Thrust art. 0645-293
По запросу
5
Cap, Drive art. 0645-297
По запросу
6
Cap, Commutator (inc. 7) art. 0645-313
По запросу
7
Kit, Brush & Springs art. 0645-275
По запросу
8
Through-Bolt art. 0645-128
По запросу
9
Bolt, Ribbed art. 0623-093
По запросу
11
Nut, Lock art. 8047-366
По запросу
12
Washer, Lock art. 8053-212
По запросу
13
Bracket, Mounting - Starter Motor - Top art. 0745-326
По запросу
14
Bracket, Mounting - Starter Motor - Bottom art. 0745-321
По запросу
15
Шайба Arctic Cat art. 0123-053
от 326 ₽
16
Гайка Arctic Cat art. 8047-426
По запросу
17
Shaft, Flex ES - ACCY (inc. two No. 18) art. 0745-312
По запросу
18
Screw, Set art. 0623-891
По запросу
19
Bracket, Pinion Drive - Assembly (inc. 20-26) art. 0745-208
По запросу
20
Ring, Snap art. 0645-382
По запросу
21
Washer, Thrust art. 0645-429
По запросу
22
Bracket, Pinion Drive art. 0745-165
По запросу
23
Бендикс стартера Arctic Cat art. 0745-170
от 27 048 ₽
24
Ремкомплект бендикса стартера Arctic Cat art. 0745-224
от 2 610 ₽
25
Pinion Drive Assembly art. 0645-380
По запросу
26
Pinion Stopper - Assembly art. 0645-186
По запросу
27
Screw, Cap art. 8026-131
По запросу
28
Венец стартера Arctic Cat art. 0745-402
от 33 254 ₽
29
Винт венца электростартера Arctic Cat art. 1623-128
от 368 ₽
