модель 2008 года
- Модель F-8
- Код модели F8 EFI LXR BLACK (S2008F8HLXUSB)

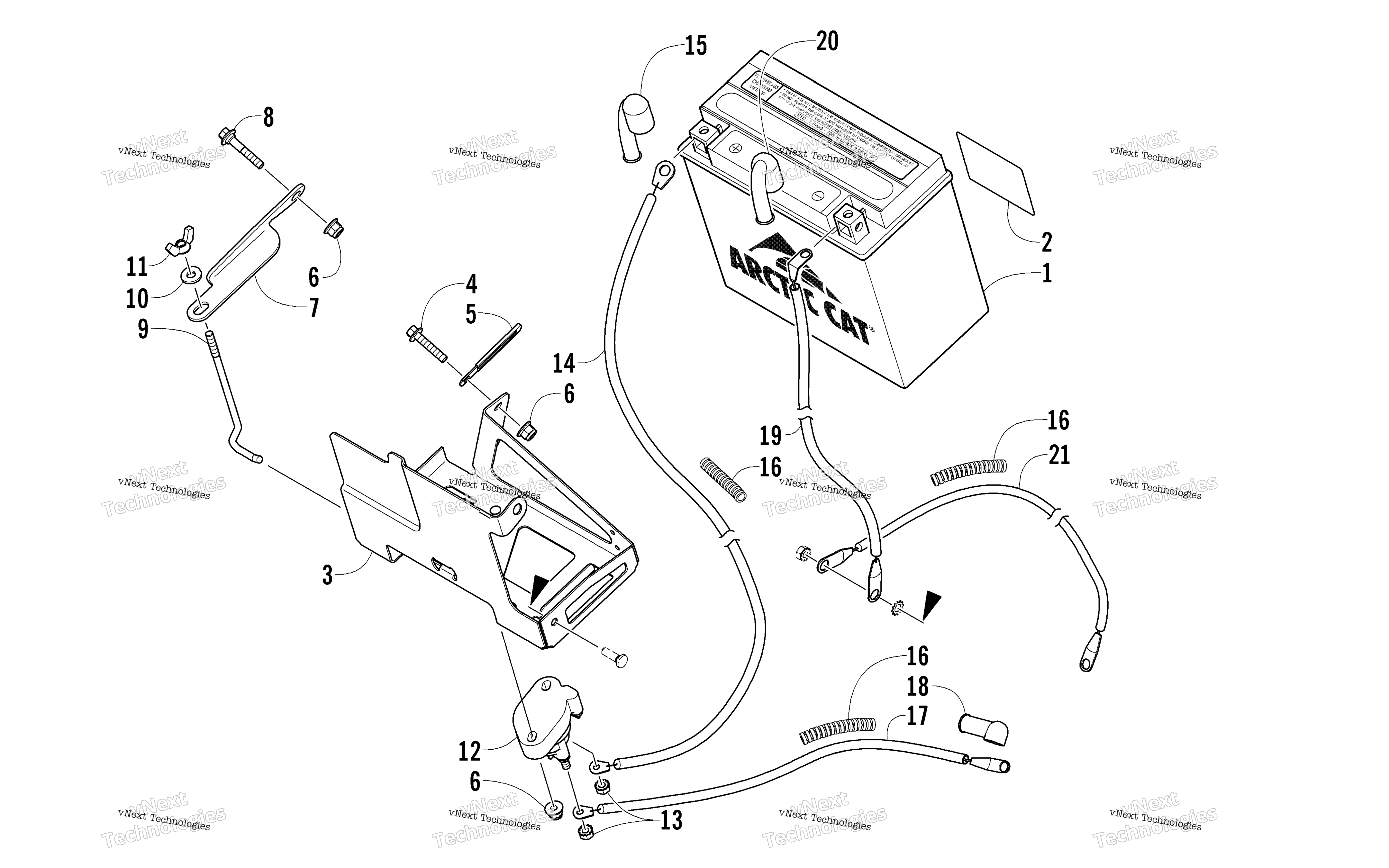

Схема аккумулятора And Tray Assembly для F8 EFI LXR BLACK (S2008F8HLXUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Battery (inc. 2) art. 0745-406
По запросу
2
Decal, Warning art. 0645-430
По запросу
3
Tray, Battery - Painted Black art. 0745-315
По запросу
4
Screw, Cap art. 8408-630
По запросу
5
Зажим Arctic Cat art. 1623-984
По запросу
6
Гайка Arctic Cat art. 8427-602
от 116 ₽
7
Bracket, Hold-Down - Battery art. 0745-317
По запросу
8
Screw, Shoulder art. 1623-725
По запросу
9
Rod, Hold-Down - Battery art. 0745-329
По запросу
10
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
11
WINGNUT,NYLOC-M6X1.0 art. 0423-716
По запросу
12
SOLENOID,STARTER RELAY- FLAT BASE art. 0445-123
от 1 658 ₽
13
Nut art. 0623-038
от 110 ₽
14
Cable, Battery/Solenoid (inc. 15-16) art. 0645-554
По запросу
15
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
16
Loom, Protective - 10 ft art. 0716-558
По запросу
17
Cable, Solenoid/Starter (inc. 16 and 18) art. 0645-556
По запросу
18
Boot, Terminal art. 0645-019
от 350 ₽
Аналог
Колпачок силового провода контактора лебедки Arctic Cat б.у
art. 0645-019_б.у
350 ₽
Требуется 1 шт.
19
Cable, Battery/Ground (inc. 20) art. 0645-553
По запросу
20
Boot, Terminal art. 0645-520
По запросу
21
Cable, Starter-to-Ground (inc. 16) art. 0645-516
По запросу
Другие схемы модели
Аккумулятор And Tray Assembly
