модель 2008 года
- Модель F570
- Код модели F570 ORANGE (S2008F5DFCUSO)

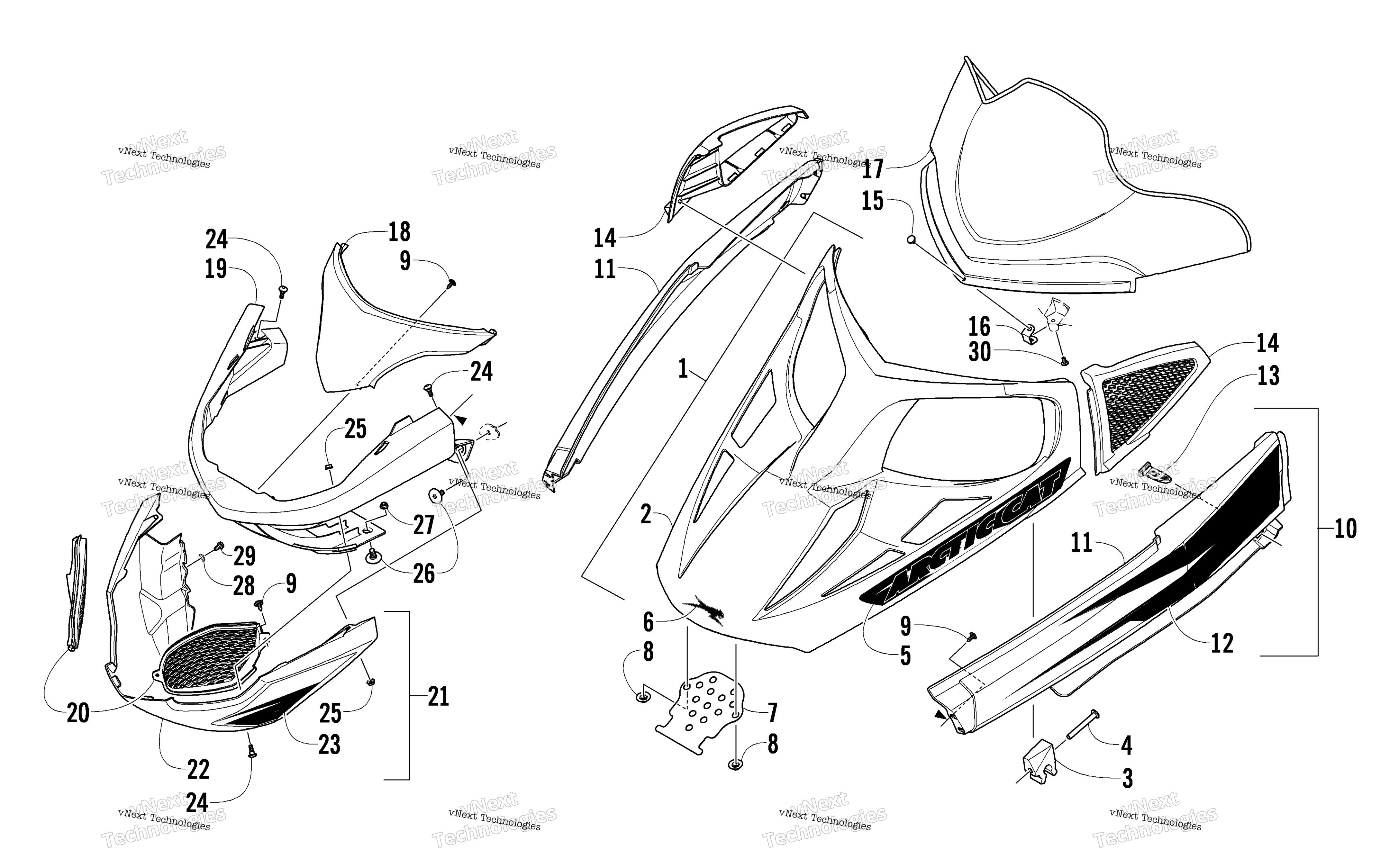

Схема Hood, Windshield, и передний Bumper узла для F570 ORANGE (S2008F5DFCUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Orange (inc. 2-6) art. 2718-418
По запросу
2
Hood w/o Decals - Orange (inc. 3-4) art. 7999-871
По запросу
3
Clip, Rubber - Hood Hold-Down - Left art. 1623-615
По запросу
3
Крепеж капота правый Arctic Cat art. 1623-614
от 1 796 ₽
4
Палец Arctic Cat art. 1623-610
По запросу
5
Decal, Hood - Right Orange art. 8611-110
По запросу
5
Decal, Hood - Left Orange art. 8611-111
По запросу
6
Decal, AirCat - Chrome art. 8611-267
По запросу
7
Bracket, Hinge art. 5606-042
По запросу
8
Гайка Arctic Cat art. 1623-469
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Spar, Front - w/Decals - Right (inc. 11-12) art. 2718-701
По запросу
10
Spar, Front - w/Decals - Left (inc. 11-12) art. 2718-161
По запросу
11
Spar, Front - w/o Decals - Right - White art. 5606-046
По запросу
11
Spar, Front - w/o Decals - Left - White art. 5606-047
По запросу
12
Decal, Front Spar - Left Orange art. 8611-003
По запросу
12
Decal, Front Spar - Right Orange art. 8611-002
По запросу
13
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
14
Bezel, Intake - Left Orange art. 5606-419
По запросу
14
Bezel, Intake - Right Orange art. 5606-418
По запросу
15
Пистон 6 мм Arctic Cat art. 1623-677
от 263 ₽
16
Bracket, Windshield - Hold-Down art. 4606-961
По запросу
17
Windshield, Low - Tint art. 5606-960
По запросу
18
Накладка оранжевая Arctic Cat art. 4606-517
По запросу
19
Bumper, Front art. 5606-034
По запросу
20
Vent, Bumper - Right - Black art. 4606-604
По запросу
20
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
21
Fascia, Bumper - Lower White (inc. 22-23) art. 5606-467
По запросу
22
Fascia, Bumper - Lower White art. 5606-467
По запросу
23
Decal, Fascia - Lower - Right Orange art. 8611-004
По запросу
23
Decal, Fascia - Lower - Left Orange art. 8611-005
По запросу
24
Болт Arctic Cat art. 0423-355
По запросу
25
Гайка Arctic Cat art. 8427-602
от 116 ₽
26
SCREW,FUEL TANK art. 0423-130
По запросу
27
Гайка Arctic Cat art. 8424-602
от 110 ₽
28
Шайба Arctic Cat art. 8053-242
По запросу
29
Болт Arctic Cat art. 0623-966
от 168 ₽
30
Screw, Self-Tapping art. 1623-661
По запросу
