модель 2008 года
- Модель T 500
- Код модели T500 BLACK (S2008T5CTOUSB)

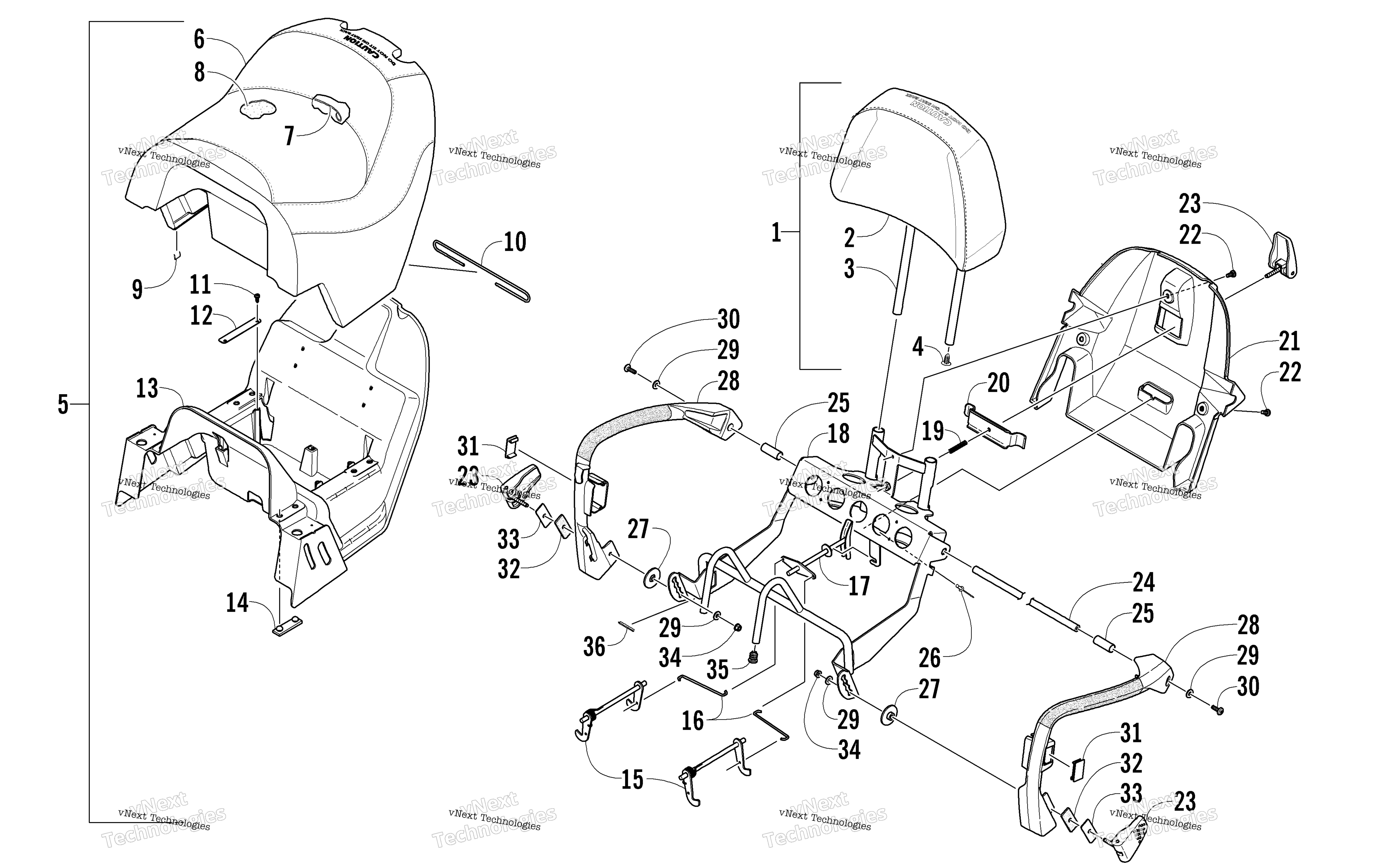

Схема Passenger сиденье и Backrest узла для T500 BLACK (S2008T5CTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Backrest - Complete (inc. 2-4) art. 3706-970
По запросу
2
Cover, Backrest art. 3706-969
По запросу
3
Backrest art. 5606-082
По запросу
4
Clip, Retaining art. 1623-732
По запросу
5
Seat, Passenger - Assembly (inc. 6-36) art. 4706-157
По запросу
6
Cover, Seat - Rear (inc. 7) art. 3706-968
По запросу
7
Wire, Seat art. 5606-378
По запросу
8
Foam, Seat art. 3706-738
По запросу
9
Staple art. 0624-528
По запросу
10
Wire, Seat art. 5606-380
По запросу
11
Screw, Self-Tapping art. 0623-727
По запросу
12
Retainer, Seat Latch art. 5606-178
По запросу
13
Base, Seat art. 4606-290
По запросу
14
Bumper art. 0406-879
По запросу
15
Rod, Latch w/Spring - Left art. 4706-195
По запросу
15
Rod, Latch w/Spring - Right art. 4706-194
По запросу
16
Rod, Cross art. 5606-204
По запросу
17
Rod, Handle art. 4706-090
По запросу
18
Frame, Seat art. 3706-808
По запросу
19
Spring, Adjustment art. 5606-095
По запросу
20
Plate, Clamp - Backrest art. 3706-806
По запросу
21
Panel, Seat-Base art. 4606-291
По запросу
22
Винт Arctic Cat art. 0423-396
от 473 ₽
23
Lever, Handhold art. 5606-086
По запросу
24
Rod art. 5606-020
По запросу
25
Spacer art. 5606-018
По запросу
26
Rivet art. 0623-853
По запросу
27
Spacer, Latch - Painted Black art. 4706-075
По запросу
28
Handhold - Left art. 5606-307
По запросу
28
Handhold - Right art. 5606-306
По запросу
29
Шайба 1/4X.625X.065 Z&Y Arctic Cat art. 8050-217
от 116 ₽
30
Винт Arctic Cat art. 8477-616
от 110 ₽
31
Заглушка панели выключателей Arctic Cat art. 0409-070
от 310 ₽
32
Washer, Friction art. 1623-735
По запросу
33
Washer art. 1623-734
По запросу
34
Nut, Lock art. 8040-396
По запросу
35
Plug, Hole art. 1623-697
По запросу
36
Trim art. 0706-371
По запросу
