модель 2008 года
- Модель T660 Touring
- Код модели T660 TOURING BLACK (S2008ACFTOUSB)

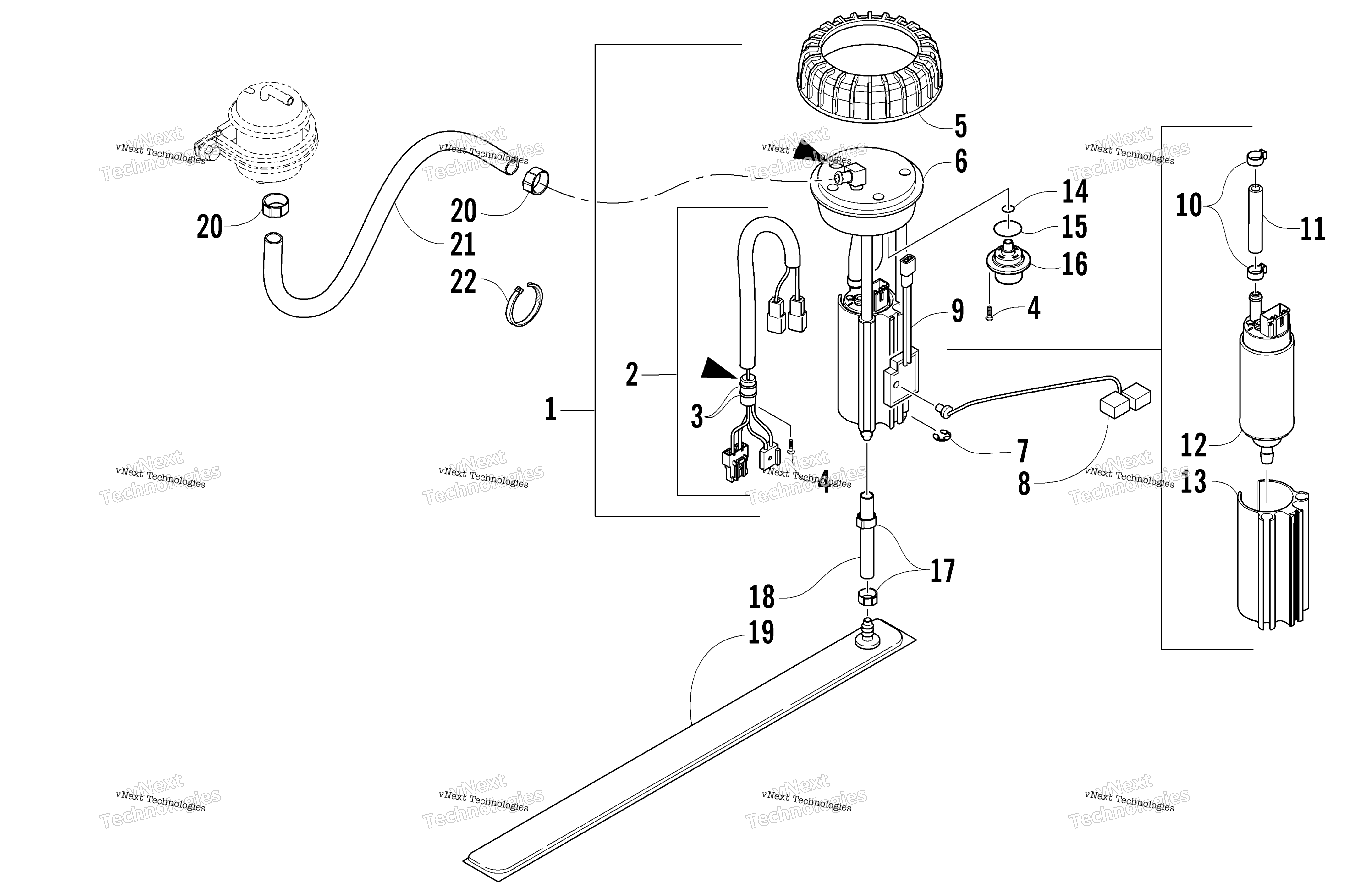

Схема топливной системы Pump Assembly для T660 TOURING BLACK (S2008ACFTOUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Pump, Fuel - Assembly (inc. 2-16) art. 1670-749
По запросу
2
Harness, Fuel Pump (inc. 3) art. 1670-612
По запросу
4
Screw, Machine - Harness art. 1670-412
По запросу
5
Nut, Retaining - Fuel Pump art. 1670-119
По запросу
6
Seal, Fuel Pump Housing art. 1670-118
По запросу
7
Ring, Retaining art. 1670-244
По запросу
8
Arm, Float art. 0670-460
По запросу
9
Element, Fuel Sensor art. 1670-809
По запросу
10
Clamp, Hose art. 1670-520
По запросу
11
Hose, Fuel Pump - Top art. 1670-805
По запросу
12
Pump, Fuel art. 1670-531
По запросу
13
Housing, Fuel Pump art. 1670-413
По запросу
14
O-Ring, Small art. 1670-532
По запросу
15
O-Ring, Large art. 1670-533
По запросу
16
Regulator, Pressure art. 1670-536
По запросу
17
CLAMP,HOSE-10.8 MM TO 13.3 MM art. 0610-415
По запросу
18
Hose, Gasline art. 0610-586
По запросу
19
Фильтр топливный в бензобак Arctic Cat art. 1670-525
По запросу
20
CLAMP, HOSE (14.5), 12.0 MM TO 14.5 MM art. 0610-419
По запросу
21
Hose, Fuel - 10 ft art. 0610-075
По запросу
22
Tie, Cable - 4 in. art. 0123-811
По запросу
