модель 2009 года
- Модель 120
- Код модели 120 SNO PRO BLACK-PINK (S2009ACAAAUSP)

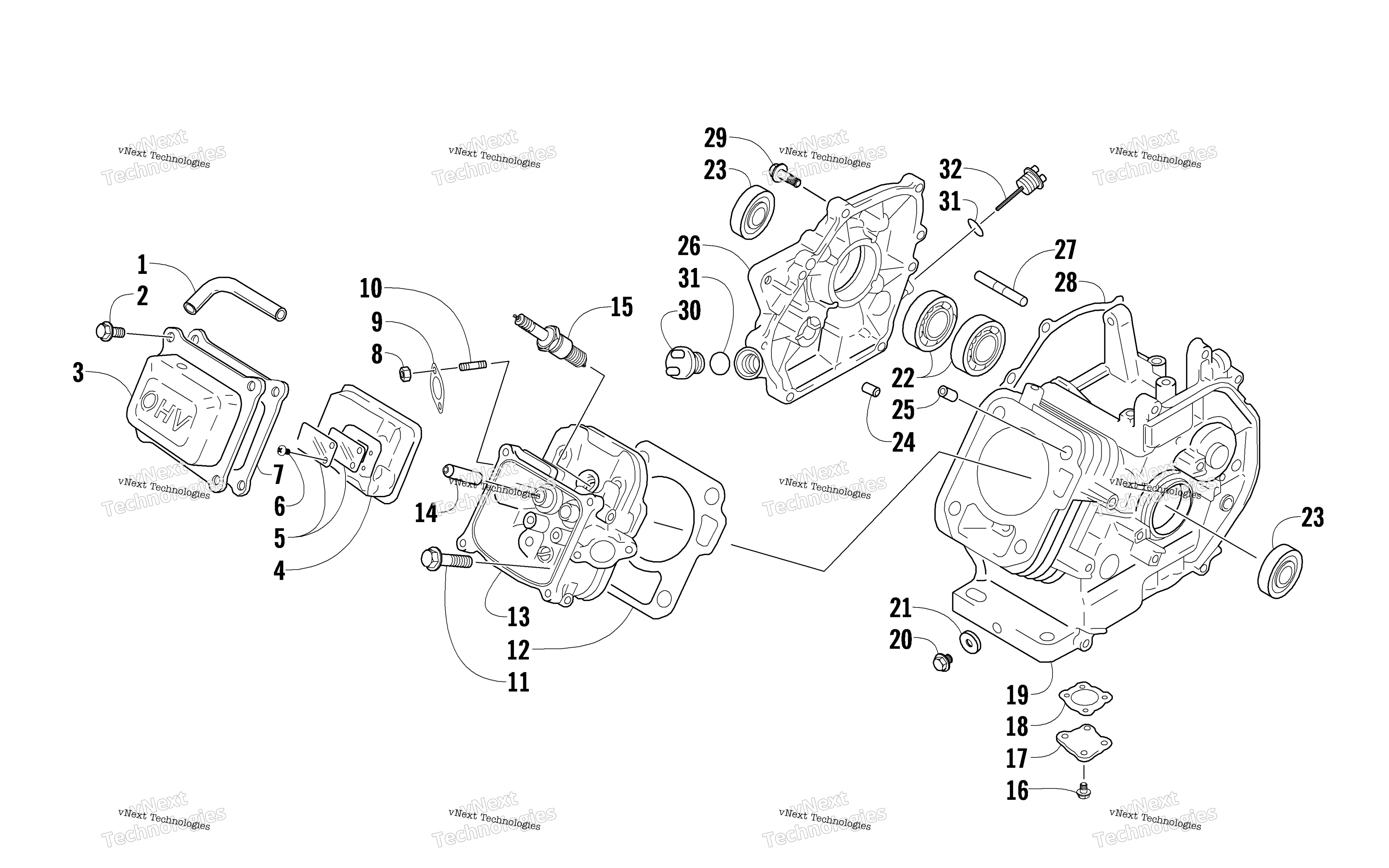

Схема цилиндра And Crankcase для 120 SNO PRO BLACK-PINK (S2009ACAAAUSP)
Схема
Детали
Номер
Наименование детали
Цена
1
Hose, Air Breather art. 0693-362
По запросу
2
Screw, Cap art. 0693-241
По запросу
3
Kit, Cylinder Head Cover art. 1691-170
По запросу
4
Body, Air Breather - Assembly (inc. 5-6) art. 0691-393
По запросу
5
Valve, Reed - Set art. 0693-226
По запросу
6
Screw, Machine art. 0693-305
По запросу
7
Gasket, Cylinder Head Cover art. 0691-387
По запросу
8
Nut art. 3007-390
По запросу
9
Gasket, Exhaust art. 0691-852
По запросу
10
Stue, Bolt, M8X16 art. 1691-165
По запросу
11
Bolt, Inlet Pipe art. 3007-399
По запросу
12
Gasket, Cylinder Head art. 0691-386
По запросу
13
Kit, Cylinder Head (inc. 14) art. 0694-045
По запросу
14
Guide, Valve art. 0691-545
По запросу
15
Plug, Spark (BPR6ES) art. 0217-703
По запросу
16
Screw, Cap art. 0693-307
По запросу
17
Cover, Oil Level Sensor art. 0694-022
По запросу
18
Gasket, Oil Level art. 1691-153
По запросу
19
Kit, Cylinder Assembly (inc. 20-21 and one No. 22-23) art. 0694-046
По запросу
20
Plug art. 0693-253
По запросу
21
Gasket, Impulse,10MM art. 3002-276
По запросу
22
Bearing art. 0691-374
По запросу
23
Seal, Oil art. 0691-376
По запросу
24
Pin art. 3005-206
По запросу
25
Pin, Dowel art. 3008-199
По запросу
26
Kit, Crancase Cover Assembly (inc. one No. 22-23 and 27) art. 0694-047
По запросу
27
Shaft, Governor Gear art. 0691-844
По запросу
28
Gasket, Crankcase art. 0691-834
По запросу
29
Screw, Cap art. 0694-035
По запросу
30
Plug, Engine Oil Drain - Assembly (inc. one No. 31) art. 0694-004
По запросу
31
O-Ring art. 0693-298
По запросу
32
Stick, Oil Level (inc. one No. 31) art. 0694-003
По запросу
