модель 2009 года
- Модель Bearcat 570
- Код модели BEARCAT 570 XT BLUE (S2009BCDWTUSL)

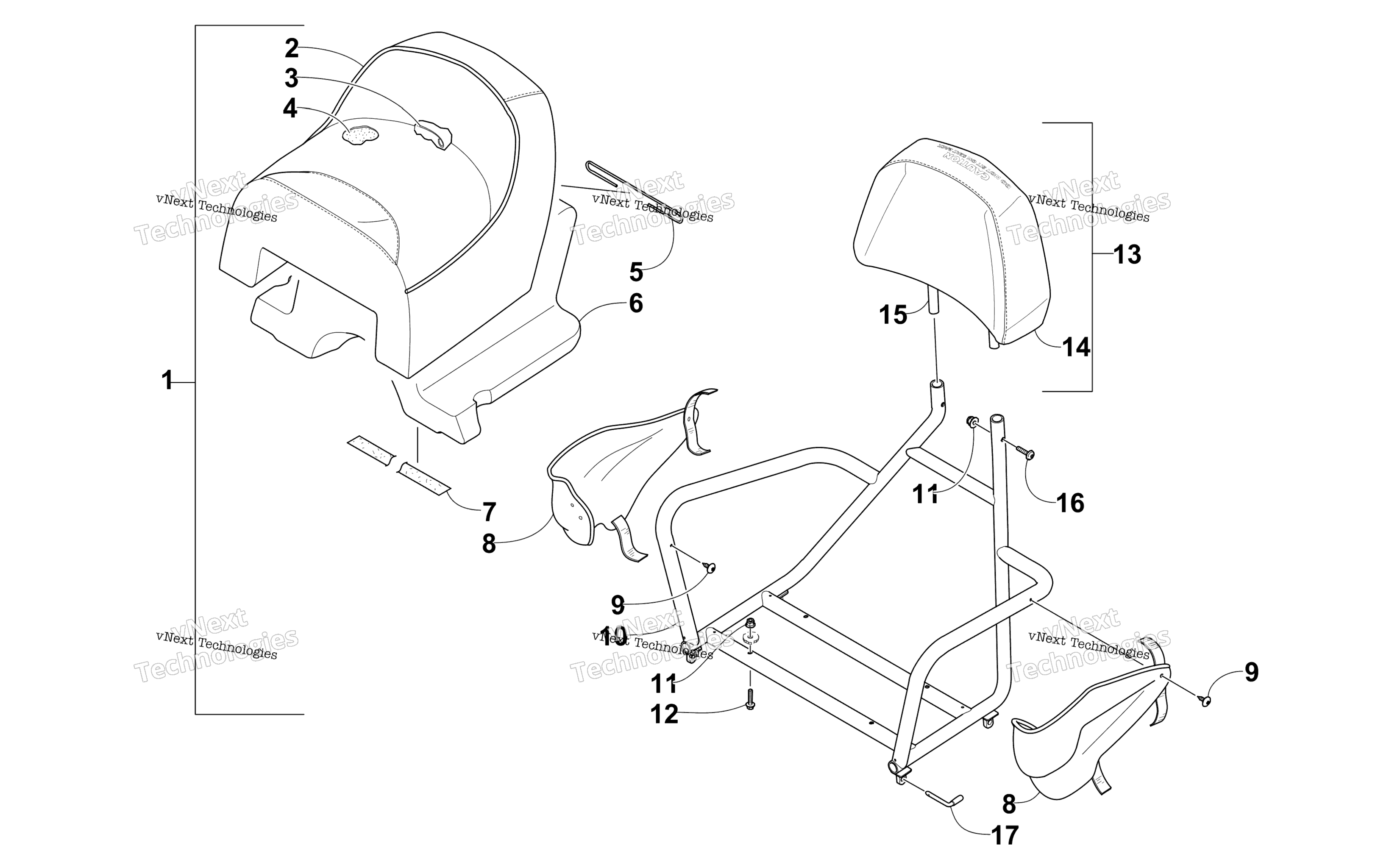

Схема Passenger сиденье и Backrest узла для BEARCAT 570 XT BLUE (S2009BCDWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
Seat, Passenger - Assembly (inc. 2-12) art. 4706-465
По запросу
2
Cover, Passenger Seat (inc. 3) art. 4706-120
По запросу
3
Wire, Seat art. 5606-378
По запросу
4
Foam, Seat art. 4706-121
По запросу
5
Wire, Seat art. 5606-380
По запросу
6
Base, Seat art. 5606-278
По запросу
7
Velcro - 6.5 ft art. 6990-283
По запросу
8
Windguard - Left art. 5606-835
По запросу
8
Windguard - Right art. 5606-834
По запросу
9
Винт-саморез Arctic Cat art. 1623-129
По запросу
10
Frame, Seat art. 4706-068
По запросу
11
Гайка Arctic Cat art. 8427-602
от 116 ₽
12
Screw, Cap art. 8408-640
По запросу
13
Backrest - Complete (inc. 14-15) art. 4706-312
По запросу
14
Cover, Backrest art. 4706-313
По запросу
15
Backrest art. 5606-257
По запросу
16
Screw, Machine art. 8476-630
По запросу
17
Фиксатор art. 0541-447
По запросу
