модель 2009 года
- Модель Firecat 600
- Код модели F6 SNO PRO ORANGE (S2009F6DEPUSO)

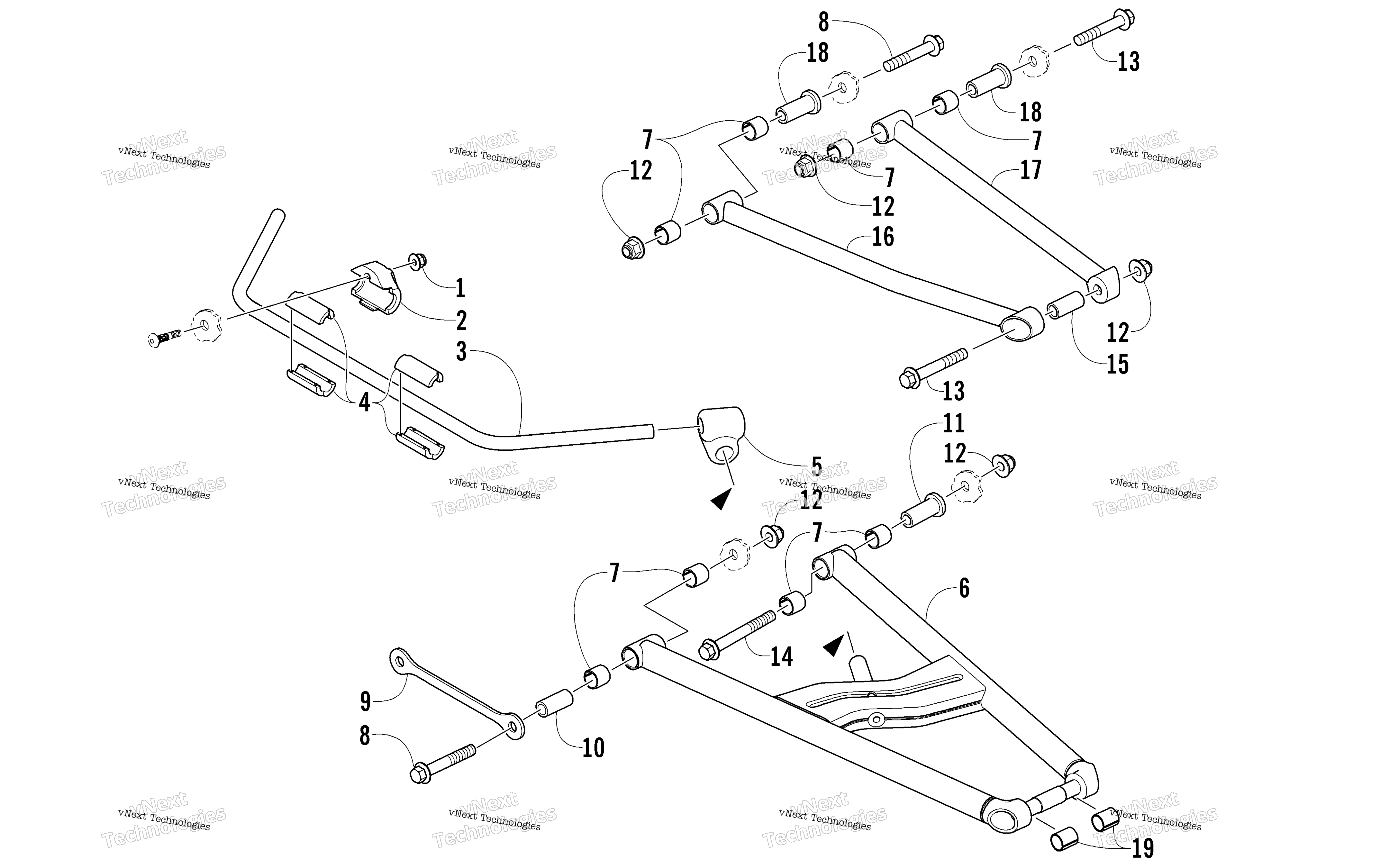

Схема узла рычага и стабилизатора для F6 SNO PRO ORANGE (S2009F6DEPUSO)
Схема
Детали
Номер
Наименование детали
Цена
1
Гайка Arctic Cat art. 8427-602
от 116 ₽
2
Bracket, Mounting - Sway Bar art. 2603-818
По запросу
3
Bar, Sway art. 2703-323
По запросу
4
Втулка стабилизатора Arctic Cat art. 2603-712
По запросу
5
Втулка стабилизатора Arctic Cat art. 2603-710
По запросу
6
A-Arm, Lower Orange (inc. eight No. 7) art. 2703-430
По запросу
7
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 16 шт.
Подписаться
8
Болт рычага М10х1,25х70 Arctic Cat art. 8408-070
от 683 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
9
Brace, A-Arm - Lower art. 4606-402
По запросу
10
Втулка переднего нижнего рычага Arctic Cat art. 2603-544
от 525 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
11
Втулка нижнего рычага Arctic Cat art. 2603-543
от 690 ₽
12
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 10 шт.
Подписаться
13
Болт Arctic Cat art. 8408-065
По запросу
14
Болт рычага М10х1,25х90 Arctic Cat art. 8408-090
По запросу
15
Направляющая рычага Arctic Cat art. 2603-643
По запросу
16
A-Arm, Upper - Front Orange (inc. four No. 7) art. 2703-426
По запросу
17
A-Arm, Upper - Rear Orange (inc. four No. 7) art. 2703-428
По запросу
18
Втулка верхнего рычага Arctic Cat art. 2603-634
от 683 ₽
19
Втулка рычага Arctic Cat art. 2603-577
от 790 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
