модель 2009 года
- Модель F-8
- Код модели F8 EFI GREEN (S2009F8HEFUSG)

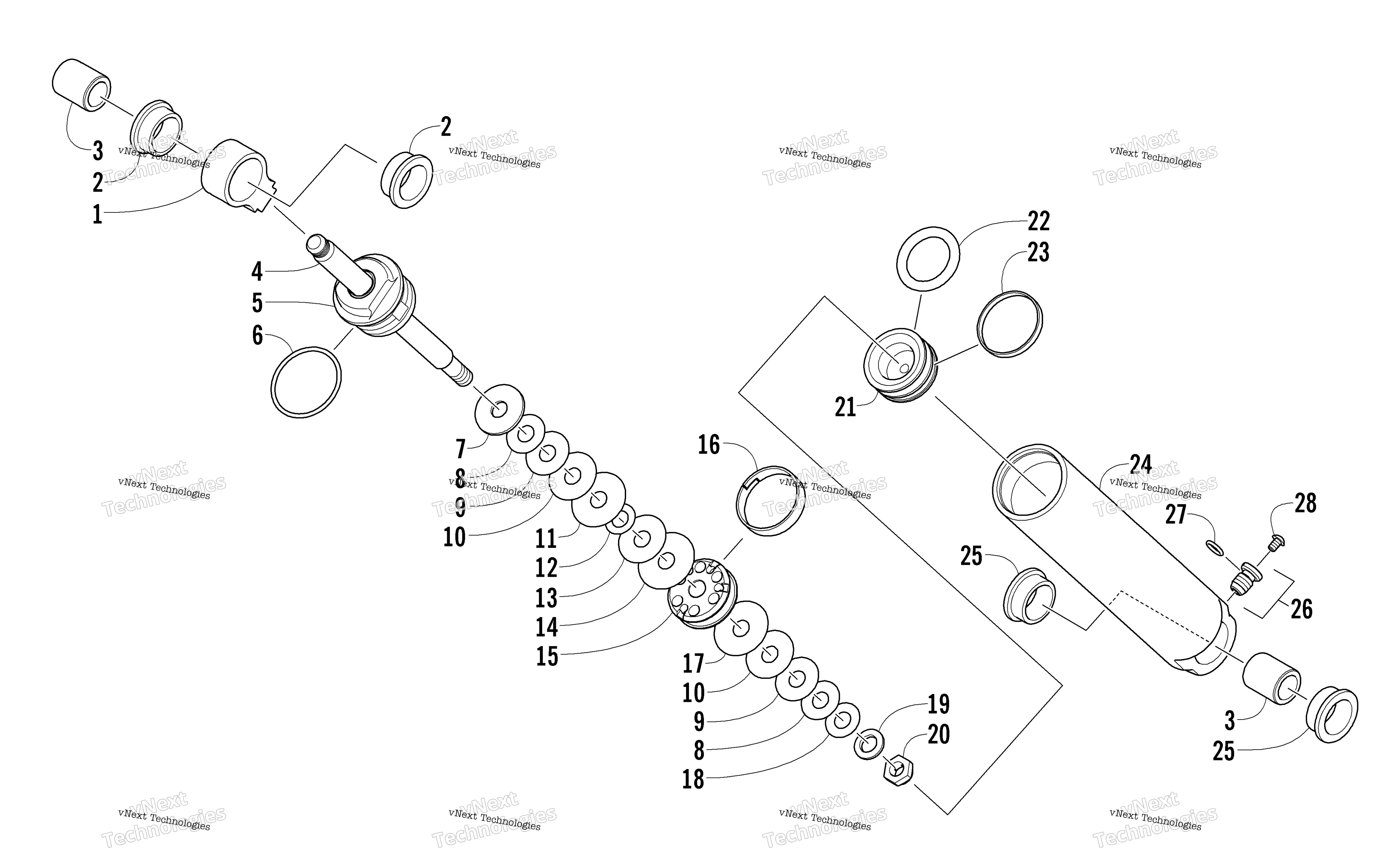

Схема задней части Suspension Rear Arm Shock Absorber для F8 EFI GREEN (S2009F8HEFUSG)
Схема
Детали
Номер
Наименование детали
Цена
0
S/M SHOCK OIL-1 QUART Not Illustrated art. 4639-366
По запросу
1
EYELET,SHOCK - 1.000 DIA X 1.137 LGTH art. 1603-503
По запросу
2
Втулка амортизатора Arctic Cat art. 1604-262
от 525 ₽
3
Втулка амортизатора Arctic Cat art. 1604-397
от 630 ₽
4
SHAFT,CHROME-.498 X 7.35" art. 2604-863
По запросу
5
Bearing - Assembly (inc. 6) art. 4604-126
По запросу
6
O-Ring art. 1604-271
По запросу
7
Washer, Top Out art. 1604-272
По запросу
8
VALVE,SHOCK- .900 DIA X .010 art. 2603-065
По запросу
9
VALVE,SHOCK-1.000 DIA X .010 art. 2603-075
По запросу
10
VALVE,SHOCK-1.100 DIA X .010 art. 2603-095
По запросу
11
VALVE,SHOCK-1.250 DIA X .010 art. 2603-125
По запросу
12
VALVE,SHOCK- .900 DIA X .006 art. 2603-062
По запросу
13
VALVE,SHOCK-1.100 DIA X .012 art. 2603-096
По запросу
14
VALVE,SHOCK-1.300 DIA X .012 art. 2603-136
По запросу
15
Piston, 0.063 in. - Orifice art. 3604-415
По запросу
16
STRAP, PISTON - TEFLON art. 1604-274
По запросу
17
Valve, 1.250 x 0.012 in. art. 2603-126
По запросу
18
VALVE,SHOCK- .800 DIA X .010 art. 2603-055
По запросу
19
Washer, Backup art. 1604-273
По запросу
20
Nut, Lock art. 0623-696
По запросу
21
Piston, Floating (inc. 22-23) art. 0704-791
По запросу
22
O-Ring, Piston - Floating art. 2604-152
По запросу
23
Strap, Piston – Teflon art. 2604-153
По запросу
24
Body, Shock art. 2604-598
По запросу
25
Втулка амортизатора Arctic Cat art. 2604-164
от 1 092 ₽
26
Valve, Pressure (inc. 27) art. 2604-649
По запросу
27
ORING,7.6454 ID X 1.778 CS art. 0830-168
По запросу
28
Screw, Valve art. 0624-433
По запросу
1704
SHOCK,REAR ARM-ZERO PRO-14.37" art. 1704-863
По запросу
