модель 2009 года
- Модель M1000
- Код модели M1000 162 BLACK (S2009M1LEKUSB)

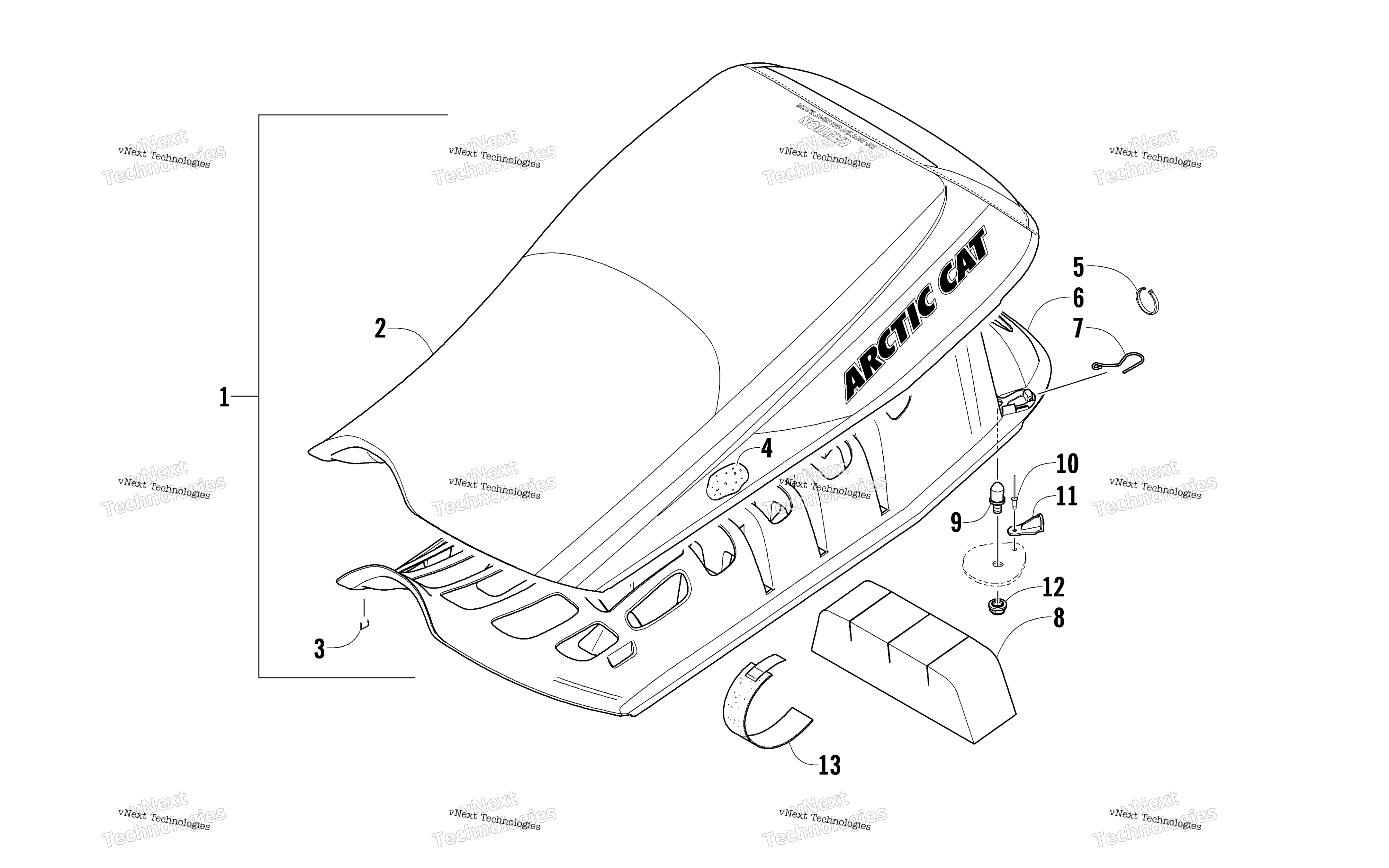

Схема сиденья Assembly для M1000 162 BLACK (S2009M1LEKUSB)
Схема
Детали
Номер
Наименование детали
Цена
0
Kit, Tool Not Illustrated art. 3706-731
По запросу
1
SEAT-S/P ASSY (inc. 2-8) art. 2718-732
По запросу
2
Cover, Seat art. 4706-159
По запросу
3
Staple art. 0624-528
По запросу
4
Foam, Seat Cushion art. 2706-647
По запросу
5
Зажим Arctic Cat art. 0123-788
По запросу
6
Seat-Base art. 4606-128
По запросу
7
Clip, Retaining art. 1623-393
По запросу
8
Foam, Compartment art. 0617-512
По запросу
9
Stud, Latch art. 1623-458
По запросу
10
Rivet art. 8061-628
По запросу
11
Cover, Latch - Right art. 4606-322
По запросу
12
Гайка Arctic Cat art. 8047-426
По запросу
13
Retainer, Tool Kit art. 3706-033
По запросу
