модель 2009 года
- Модель Z1 Turbo
- Код модели Z1 TURBO SNO PRO GREEN (S2009Z1NTPUSG)

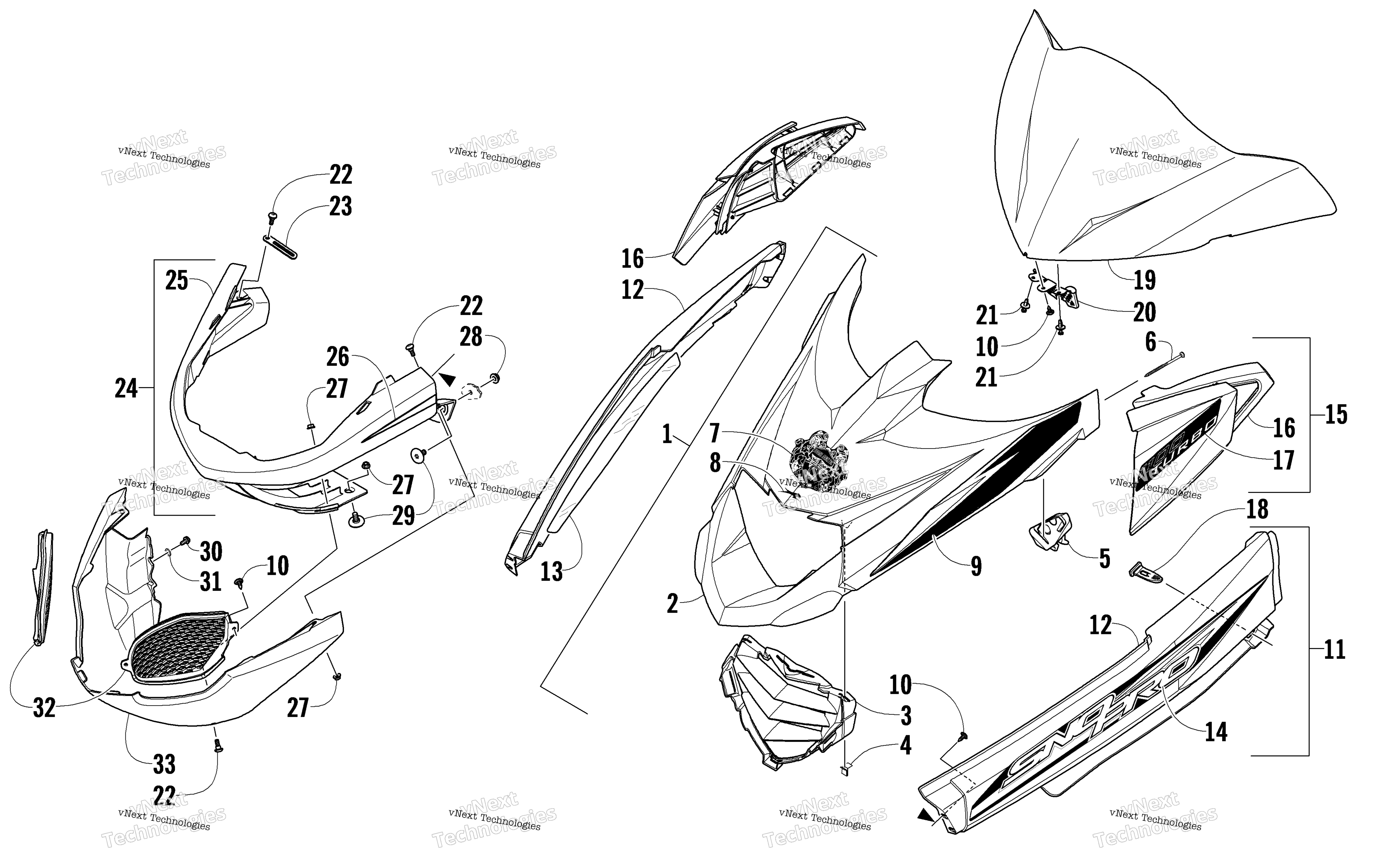

Схема Hood, Windshield, и передний Bumper узла для Z1 TURBO SNO PRO GREEN (S2009Z1NTPUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Hood w/Decals - Green (inc. 2-9) art. 2718-752
По запросу
2
Hood w/o Decals - Green (inc. 3-6) art. 7800-450
По запросу
3
Grille, Hood Black art. 5606-655
По запросу
4
Clip, Retaining art. 1623-765
По запросу
5
Clip, Rubber - Hood Hold-Down - Right art. 1623-768
По запросу
5
Clip, Rubber - Hood Hold-Down - Left art. 1623-769
По запросу
6
Screw, Self-Tapping art. 1623-810
По запросу
7
Decal, Hood - Crest art. 8611-671
По запросу
8
Decal, AirCat - Chrome art. 8611-267
По запросу
9
Decal, Hood - Right art. 8611-702
По запросу
9
Decal, Hood - Left art. 8611-703
По запросу
10
Винт-саморез Arctic Cat art. 1623-129
По запросу
11
Spar, Front - w/Decals - Left (inc. 12 and 14) art. 2718-751
По запросу
11
Spar, Front - w/Decals - Right (inc. 12-14) art. 2718-750
По запросу
12
Spar, Front - w/o Decals - Left - Black art. 4706-323
По запросу
12
Spar, Front - w/o Decals - Right - Black art. 4706-322
По запросу
13
Foil, Spar - Right art. 4606-934
По запросу
14
Decal, Front Spar - Left art. 8611-449
По запросу
14
Decal, Front Spar - Right art. 8611-448
По запросу
15
Впускной патрубок левый Arctic Cat art. 5606-777
от 15 593 ₽
15
Bezel, Intake - w/Decals - Right (inc. 16-17) art. 2718-754
По запросу
16
Впускной патрубок правый Arctic Cat art. 5606-776
По запросу
16
Впускной патрубок левый Arctic Cat art. 5606-777
от 15 593 ₽
17
Decal, Intake Bezel art. 8611-704
По запросу
18
Фиксатор капота Arctic Cat art. 4606-926
от 509 ₽
Аналог
509 ₽
Требуется 2 шт.
19
Windshield art. 5606-977
По запросу
20
Bracket, Windshield - Hold-Down art. 4706-442
По запросу
21
Клипса Arctic Cat art. 0623-362
от 90 ₽
22
Болт Arctic Cat art. 0423-355
По запросу
23
Зажим Arctic Cat art. 1623-984
По запросу
24
Bumper, Front - w/Decals (inc. 25-26) art. 2718-748
По запросу
25
Bumper, Front Black art. 4706-337
По запросу
26
Decal, Bumper - Left art. 8611-699
По запросу
26
Decal, Bumper - Right art. 8611-698
По запросу
27
Гайка Arctic Cat art. 8427-602
от 116 ₽
28
Гайка Arctic Cat art. 8424-602
от 110 ₽
29
Болт M6X1.0X25 Arctic Cat art. 1623-775
от 368 ₽
30
Болт Arctic Cat art. 0623-966
от 168 ₽
31
Шайба Arctic Cat art. 8053-242
По запросу
32
Vent, Bumper - Right - Black art. 4606-604
По запросу
32
Vent, Bumper - Left - Mold - Black art. 4606-605
По запросу
33
Fascia, Bumper - Lower Green art. 4706-574
По запросу
