модель 2010 года
- Модель Bearcat 570
- Код модели BEARCAT 570 XT BLUE (S2010BCDWTUSL)

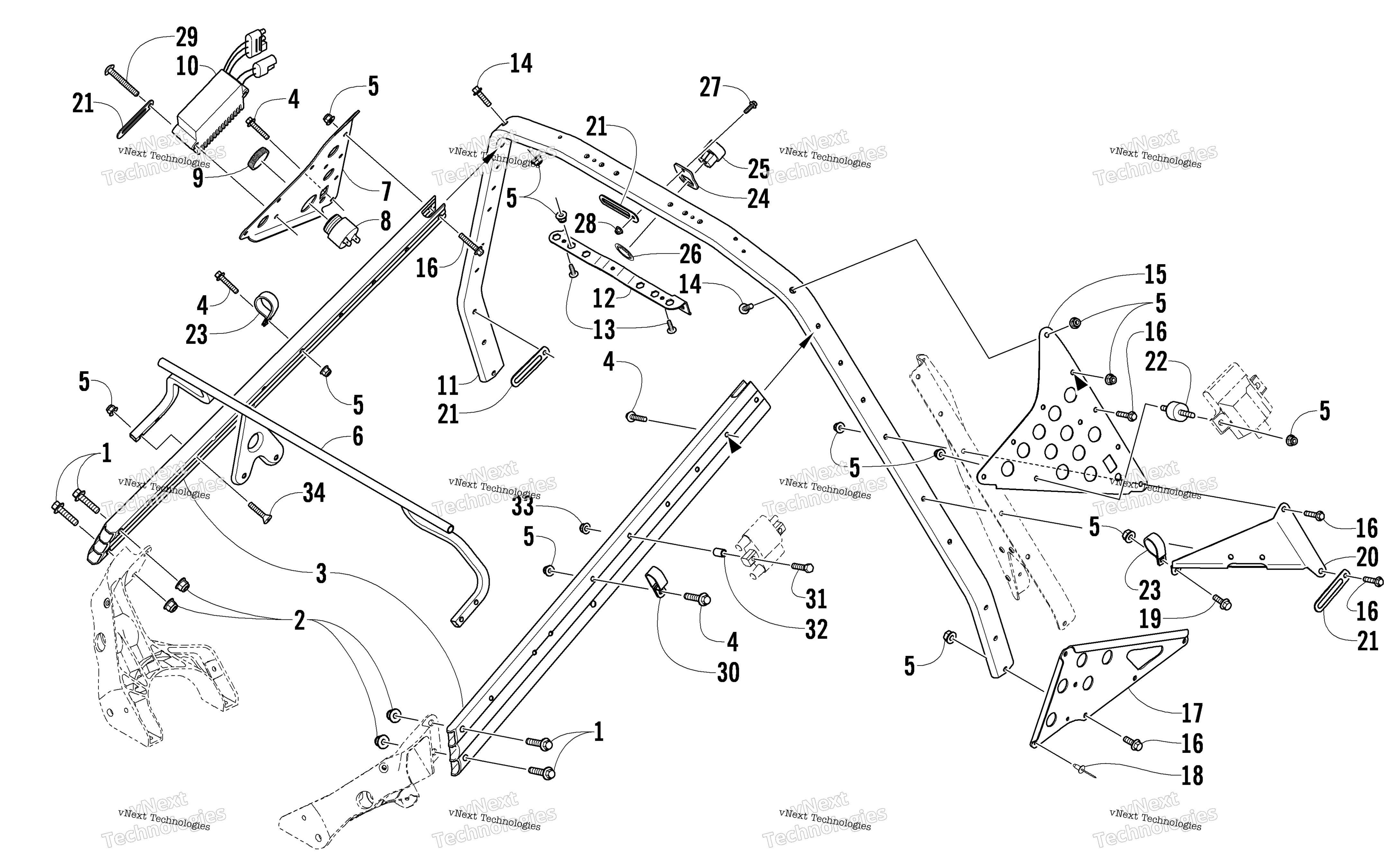

Схема рулевого управления Support Assembly для BEARCAT 570 XT BLUE (S2010BCDWTUSL)
Схема
Детали
Номер
Наименование детали
Цена
1
SCREW,CAP-HFH M8X1.25X40 CL8.8 Z&Y art. 8408-840
По запросу
2
Гайка М 10 х1,25 мм Arctic Cat art. 8427-802
от 1 415 ₽
3
Frame, Upper - Front art. 0607-919
По запросу
4
Болт Arctic Cat art. 8408-635
от 110 ₽
5
Гайка Arctic Cat art. 8427-602
от 116 ₽
6
Bracket, Support - Headlight art. 4706-255
По запросу
7
Gusset, Steering Support - Right art. 0607-922
По запросу
8
Alarm, Reverse (inc. 9) art. 0630-243
По запросу
9
Ring, Retaining art. 0630-017
По запросу
10
Regulator/Rectifier art. 0630-321
от 8 916 ₽
11
Support, Steering art. 0605-964
По запросу
12
Plate, Nut art. 5606-137
По запросу
13
Screw, Self-Tapping art. 0623-574
По запросу
14
Болт Arctic Cat art. 8408-625
от 116 ₽
15
Gusset, Steering Support - Left art. 0607-903
По запросу
16
Screw, Cap art. 8408-630
По запросу
17
Bracket, Footrest - Left art. 3606-745
По запросу
17
Bracket, Footrest - Right art. 3606-744
По запросу
18
Заклепка Arctic Cat art. 8060-686
от 116 ₽
19
Болт Arctic Cat art. 8408-620
от 190 ₽
20
Bracket, Support - Belt Guard art. 4606-908
По запросу
21
Зажим Arctic Cat art. 1623-984
По запросу
22
Mount, Rubber - ECU art. 0608-567
По запросу
23
Clamp art. 1623-722
По запросу
24
Bracket, Recoil Bushing art. 0605-267
По запросу
25
Bushing, Recoil Starter art. 0116-469
По запросу
26
Nut, Push - 0.850 x 1.20" art. 1623-841
По запросу
27
Screw, Cap art. 8408-516
По запросу
28
Nut, Lock art. 8427-502
По запросу
29
Screw, Machine art. 8476-650
По запросу
30
Clamp, Routing art. 1623-762
По запросу
31
SCREW, CAP-HH-M5X.8X60 art. 8402-560
По запросу
32
Spacer art. 1623-612
По запросу
33
Nut, Lock art. 8427-502
По запросу
34
Screw, Machine art. 1623-776
По запросу
