модель 2010 года
- Модель Z1 Turbo
- Код модели Z1 TURBO EXT GREEN (S2010Z1NEBUSG)

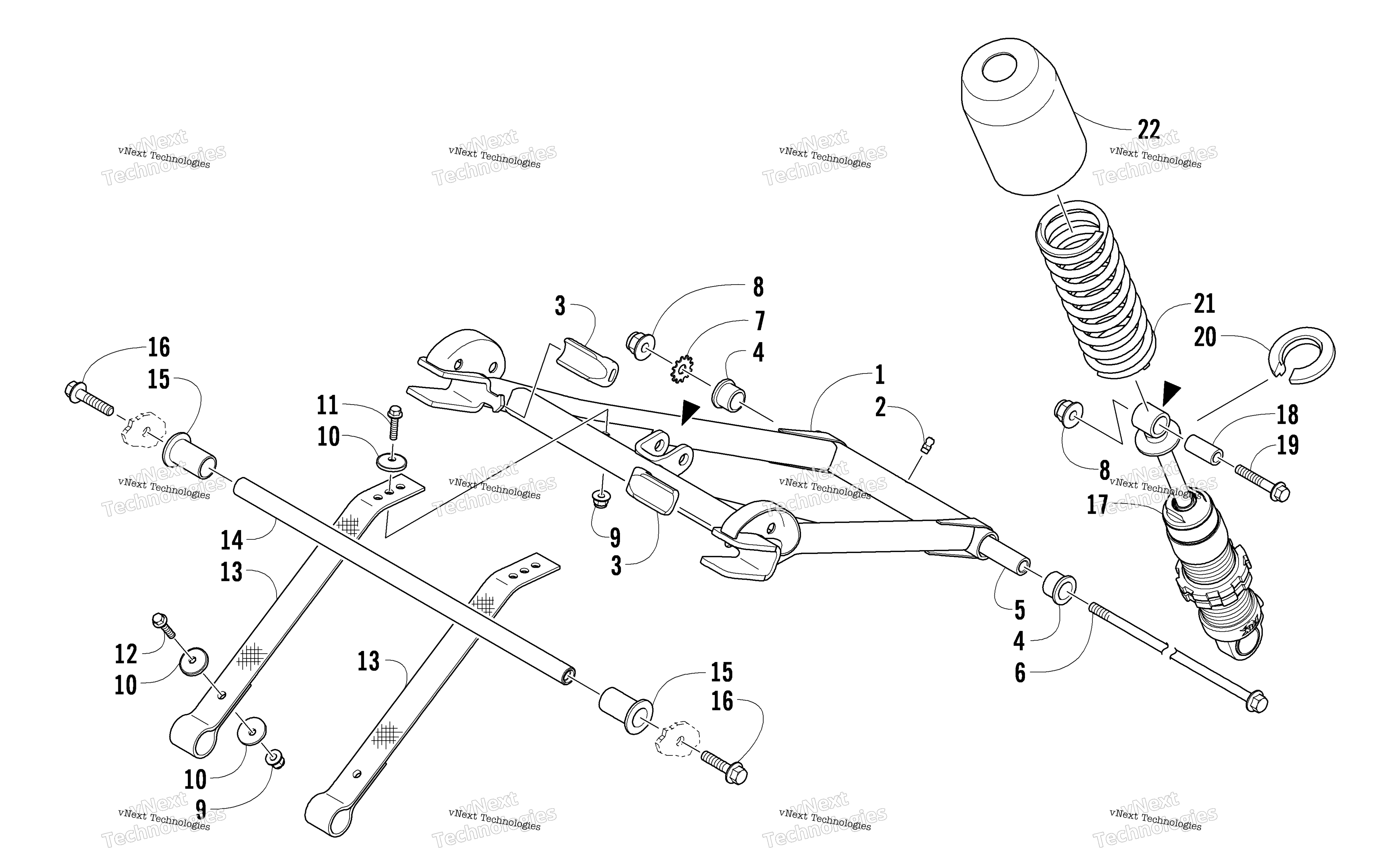

Схема задней части Suspension Front Arm Assembly для Z1 TURBO EXT GREEN (S2010Z1NEBUSG)
Схема
Детали
Номер
Наименование детали
Цена
1
Arm, Front Suspension - Black (inc. 2-4) art. 1704-671
По запросу
2
Фиттинг art. 1623-010
По запросу
3
Бампер подвески Arctic Cat art. 3604-141
По запросу
4
Втулка задней подвески Arctic Cat art. 0104-386
По запросу
5
Axle, Inner art. 3604-272
По запросу
6
Болт Arctic Cat art. 1423-431
По запросу
7
Washer, External Tooth Lock art. 8053-272
По запросу
8
Гайка Arctic Cat M10X1.25 art. 8427-002
от 190 ₽
Аналог
3 212 ₽
Требуется 2 шт.
Подписаться
9
Гайка Arctic Cat art. 8427-602
от 116 ₽
10
Washer art. 0623-875
По запросу
11
Болт Arctic Cat art. 8408-625
от 116 ₽
12
Болт Arctic Cat art. 8408-635
от 110 ₽
13
Стропа ограничительная хода подвески Arctic Cat art. 3604-403
от 3 161 ₽
14
Axle, Front Slider art. 3604-234
По запросу
15
Bushing, Flared art. 3604-233
По запросу
16
Screw, Cap art. 8408-041
По запросу
17
Shock Absorber art. 1704-848
По запросу
18
Втулка амортизатора Arctic Cat art. 3604-273
от 473 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
19
Болт M10X1.25X50 Arctic Cat art. 8408-050
По запросу
20
Retainer, Spring art. 3604-200
от 22 790 ₽
Аналог
Амортизатор передний задней подвески Yamaha \ Arctic Cat
art. SU-04312S
22 790 ₽
Требуется 1 шт.
21
Spring, Compression Black art. 1704-737
По запросу
22
Чехол пружины амортизатора Arctic Cat art. 0604-790
от 3 161 ₽
