модель 2011 года
- Модель Bearcat 570
- Код модели BEARCAT 570 LTD BLACK (S2011BCDACUSB)

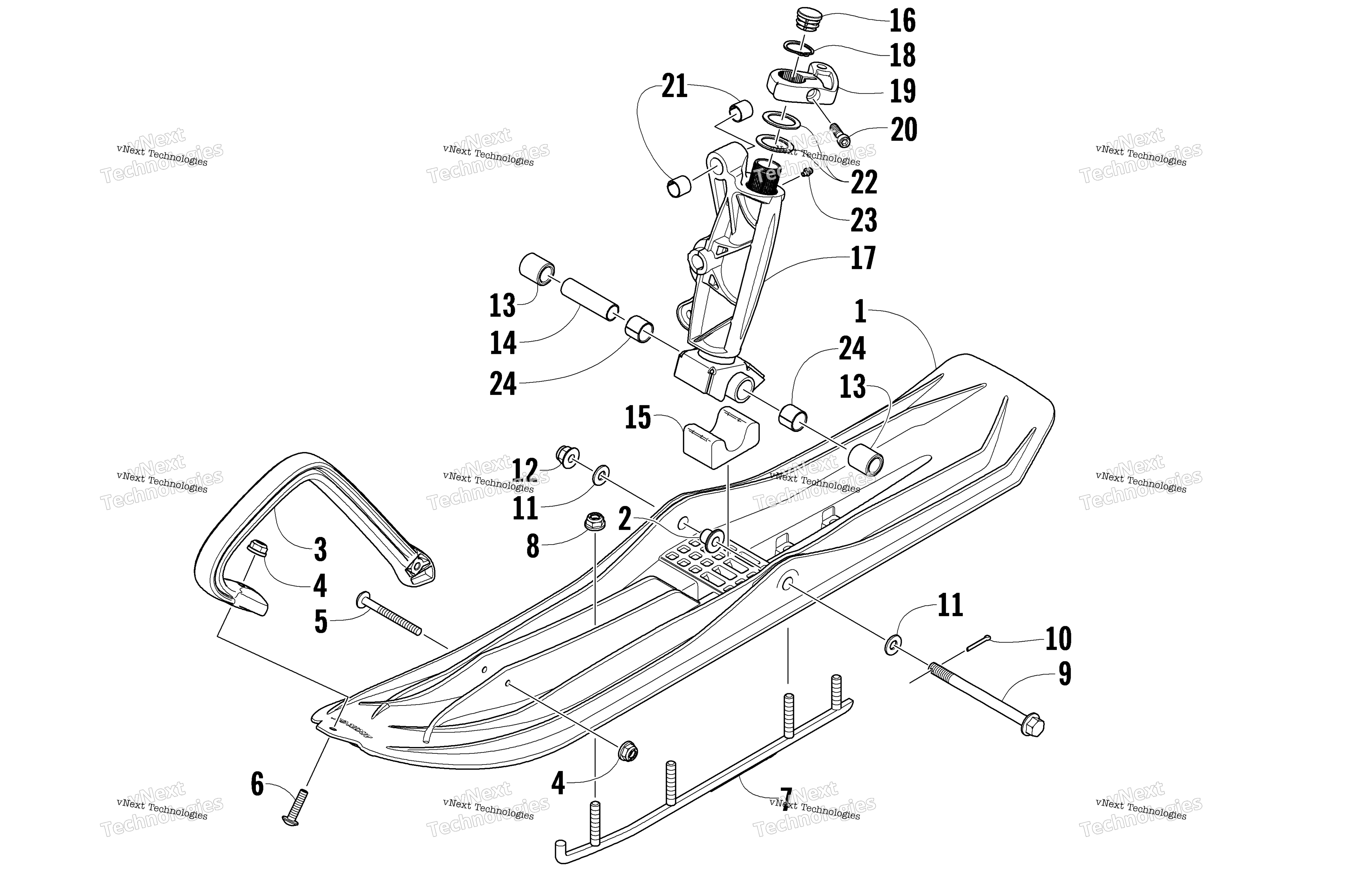

Схема Ski и Spindle узла для BEARCAT 570 LTD BLACK (S2011BCDACUSB)
Схема
Детали
Номер
Наименование детали
Цена
1
Лыжа ( ширина 203мм ) Arctic Cat art. 2603-729
По запросу
2
Втулка Arctic Cat art. 2603-746
По запросу
3
Handle, Plastic Ski - Black art. 2603-598
По запросу
4
Nut, Lock art. 8047-366
По запросу
5
Screw, Machine art. 1623-688
По запросу
6
Screw, Machine art. 1623-689
По запросу
7
Конек лыжи левый Arctic Cat art. 0703-871
от 7 907 ₽
Аналог
4 810 ₽
Требуется 2 шт.
Подписаться
Аналог
3 840 ₽
Требуется 2 шт.
Подписаться
8
Гайка передней подвески Arctic Cat art. 8047-486
от 300 ₽
9
Screw, Cap art. 1623-718
По запросу
10
Шплинт art. 0123-458
По запросу
11
Washer art. 8050-282
По запросу
12
Гайка Arctic Cat art. 0423-744
от 263 ₽
13
Втулка шпинделя Arctic Cat art. 2603-731
По запросу
14
Палец металлический шпинделя Arctic Cat art. 2603-730
По запросу
15
Демпфер лыжи Arctic Cat art. 0603-036
от 1 120 ₽
16
Cap art. 0623-831
По запросу
17
Шпиндель левый серый Arctic Cat art. 2703-453
от 47 208 ₽
17
Шпиндель правый серый Arctic Cat art. 2703-452
По запросу
18
Ring, Retaining art. 0623-796
По запросу
19
Рычаг поворотный стойки левый Arctic Cat art. 4706-117
от 8 862 ₽
19
Рычаг поворотный стойки правый Arctic Cat art. 4706-116
от 8 862 ₽
20
Screw, Cap art. 0623-872
По запросу
21
Подшипник рычага Arctic Cat art. 1603-895
от 290 ₽
Аналог
3 212 ₽
Требуется 4 шт.
Подписаться
22
Шайба шпинделя Arctic Cat art. 2603-382
По запросу
23
Fitting, Grease - 1/4-28 STR-Thread Forming art. 1623-654
По запросу
24
Втулка шпинделя Arctic Cat art. 0603-158
от 1 292 ₽
Аналог
Втулки А-образного нижнего рычага Sledex для Arctic Cat
art. SM-08229
3 227 ₽
Требуется 4 шт.
Подписаться
